модель 2016 года
- Модель M 9000
- Код модели M 9000 SNO PRO LTD 162 BLACK (S2016M9NLEUSB)

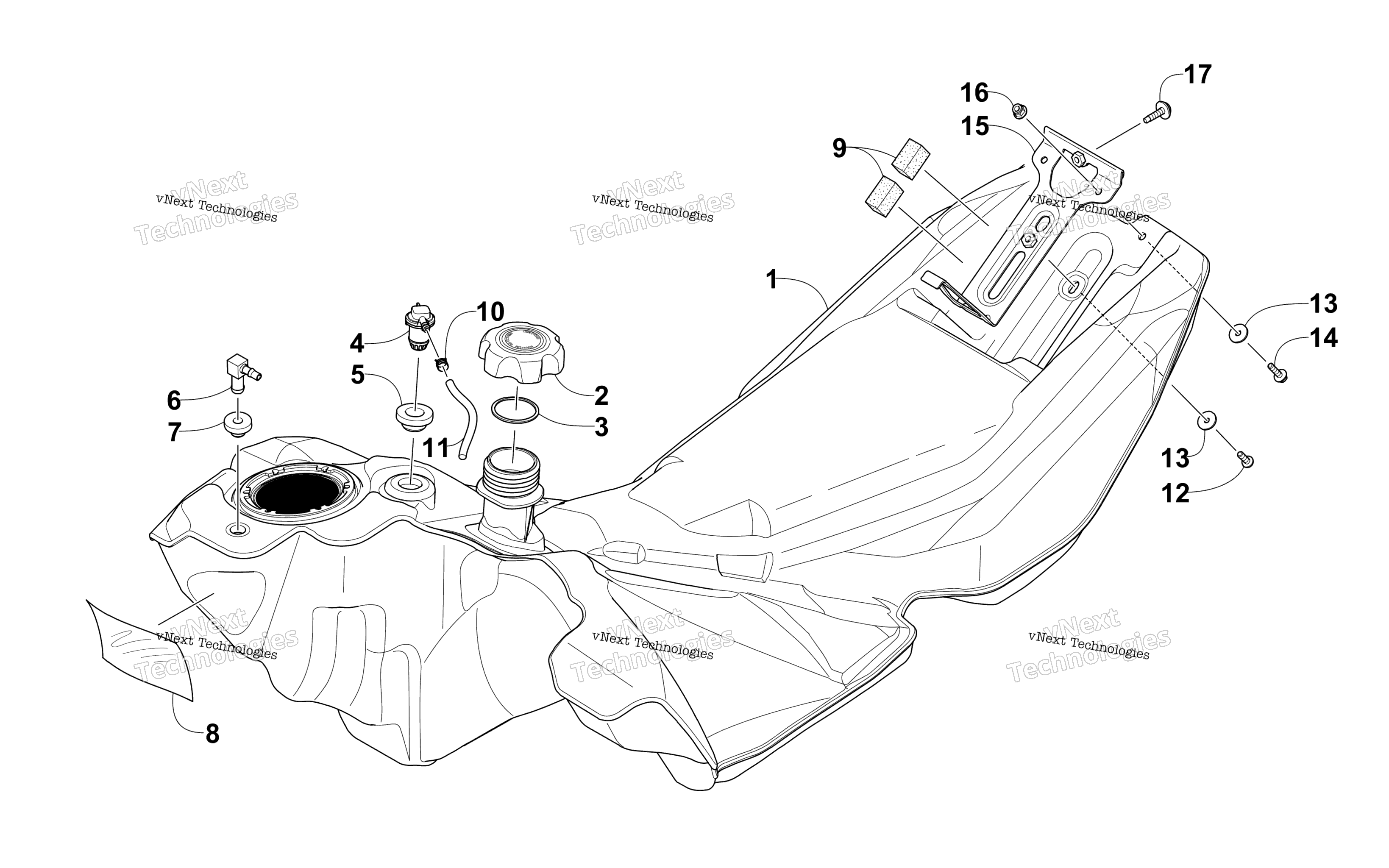

Схема узла топливного бака для M 9000 SNO PRO LTD 162 BLACK (S2016M9NLEUSB)
Схема
Детали
Номер
Наименование детали
Цена
1
Tank, Gas - Assembly (inc. 2-7) art. 1770-016
По запросу
2
Cap, Gas Tank - Assembly (inc. 3) art. 2670-048
По запросу
3
Прокладка крышки масляного бачка Arctic Cat art. 0109-733
По запросу
4
Клапан бензобака Arctic Cat art. 1670-787
от 4 694 ₽
5
Grommet art. 1670-822
По запросу
6
Fitting, Oil Tank art. 1670-494
По запросу
7
Grommet art. 1670-325
По запросу
8
Foil, Protective art. 0619-206
По запросу
9
Pad, Foam art. 0617-667
По запросу
10
Clamp, Hose art. 1623-233
По запросу
11
Hose - 100 ft art. 6101-001
По запросу
11
Hose - 50 ft art. 6101-009
По запросу
12
Screw, Cap art. 8410-616
По запросу
13
Washer art. 8050-223
По запросу
14
Screw, Cap art. 8410-620
По запросу
15
Bracket, Hold-Down art. 5706-098
По запросу
16
Гайка Arctic Cat art. 8427-602
от 116 ₽
17
Винт крепления стекла M6X1.0X23.5 Arctic Cat art. 0423-609
от 221 ₽
