модель 2016 года
- Модель M 9000
- Код модели M 9000 SNO PRO LTD 162 BLACK (S2016M9NLEUSB)

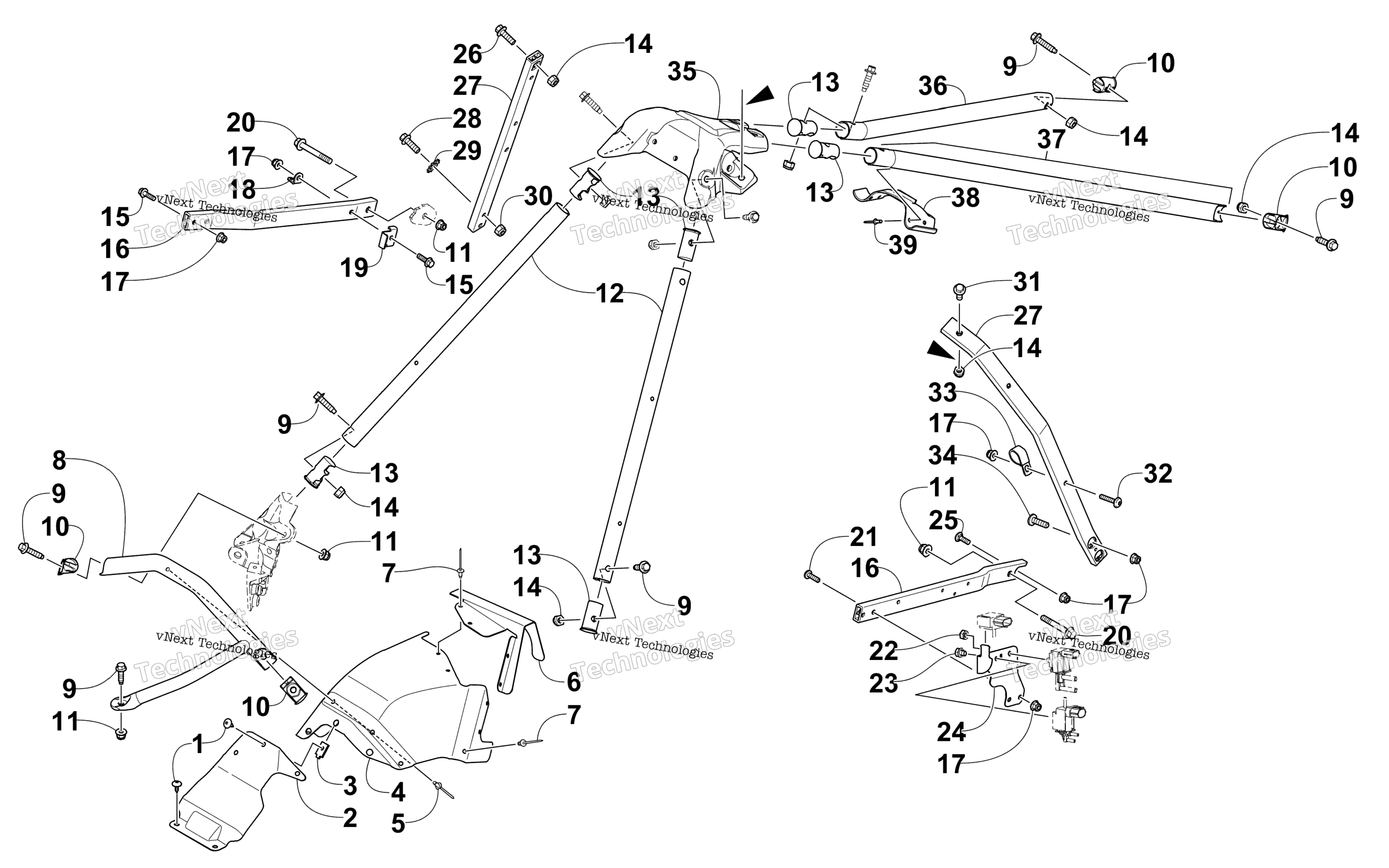

Схема рулевого управления Support Assembly для M 9000 SNO PRO LTD 162 BLACK (S2016M9NLEUSB)
Схема
Детали
Номер
Наименование детали
Цена
1
Винт-саморез Arctic Cat art. 1623-129
По запросу
2
Shield, Heat - Forward art. 2612-675
По запросу
3
Клипса-гайка Arctic Cat art. 1623-052
от 221 ₽
4
Shield, Heat - Center art. 2612-674
По запросу
5
Заклепка Arctic Cat art. 8060-686
от 116 ₽
6
Shield, Heat - Rear art. 2612-673
По запросу
7
Rivet art. 8060-682
По запросу
8
Support, Shock Mount Bracket - Black art. 1707-369
По запросу
9
Screw, Cap art. 2623-121
По запросу
10
Insert art. 1607-680
По запросу
11
Гайка М 10 х1,25 мм Arctic Cat art. 8427-802
от 1 415 ₽
12
Spar, Front - Black art. 2707-424
По запросу
13
Insert art. 1607-747
По запросу
14
Nut, Lock art. 8422-802
По запросу
15
Screw, Cap art. 8408-630
По запросу
16
Support, Chassis - Left art. 0607-249
По запросу
16
Support, Chassis - Right art. 0607-248
По запросу
17
Гайка Arctic Cat art. 8427-602
от 116 ₽
18
Tab, Spring art. 2612-707
По запросу
19
Bracket, Support - Resonator art. 2612-783
По запросу
20
Screw, Cap art. 8408-885
По запросу
21
Винт Arctic Cat art. 8468-630
По запросу
22
Nut art. 0623-038
от 110 ₽
23
Screw, Cap - w/Washer art. 1623-451
По запросу
24
Bracket, Mounting - Sensor art. 0645-672
По запросу
25
Bolt, Carriage art. 1623-917
По запросу
26
Болт Arctic Cat art. 8408-820
от 110 ₽
27
Support, Side - Rear - Right art. 0607-252
По запросу
27
Support, Side - Rear - Left art. 0607-309
По запросу
28
Болт Arctic Cat art. 8408-625
от 116 ₽
29
Washer, Lock art. 8053-212
По запросу
30
Nut art. 8422-602
По запросу
31
Screw, Cap art. 8408-830
По запросу
32
Screw, Machine art. 8476-625
от 160 ₽
33
Clamp, Tube-1" art. 0423-044
По запросу
34
Винт Arctic Cat art. 8476-616
По запросу
35
Support, Steering - Black art. 1707-565
По запросу
36
Spar, Rear - Right art. 2707-504
По запросу
37
Bracket, Hold-Down - Seat-Base Assy (inc. 38-39) art. 6706-034
По запросу
38
Bracket, Hold-Down - Seat-Base art. 6706-034
По запросу
39
Rivet art. 8060-484
По запросу
