модель 2016 года
- Модель M 9000
- Код модели M 9000 SNO PRO LTD 162 BLACK (S2016M9NLEUSB)

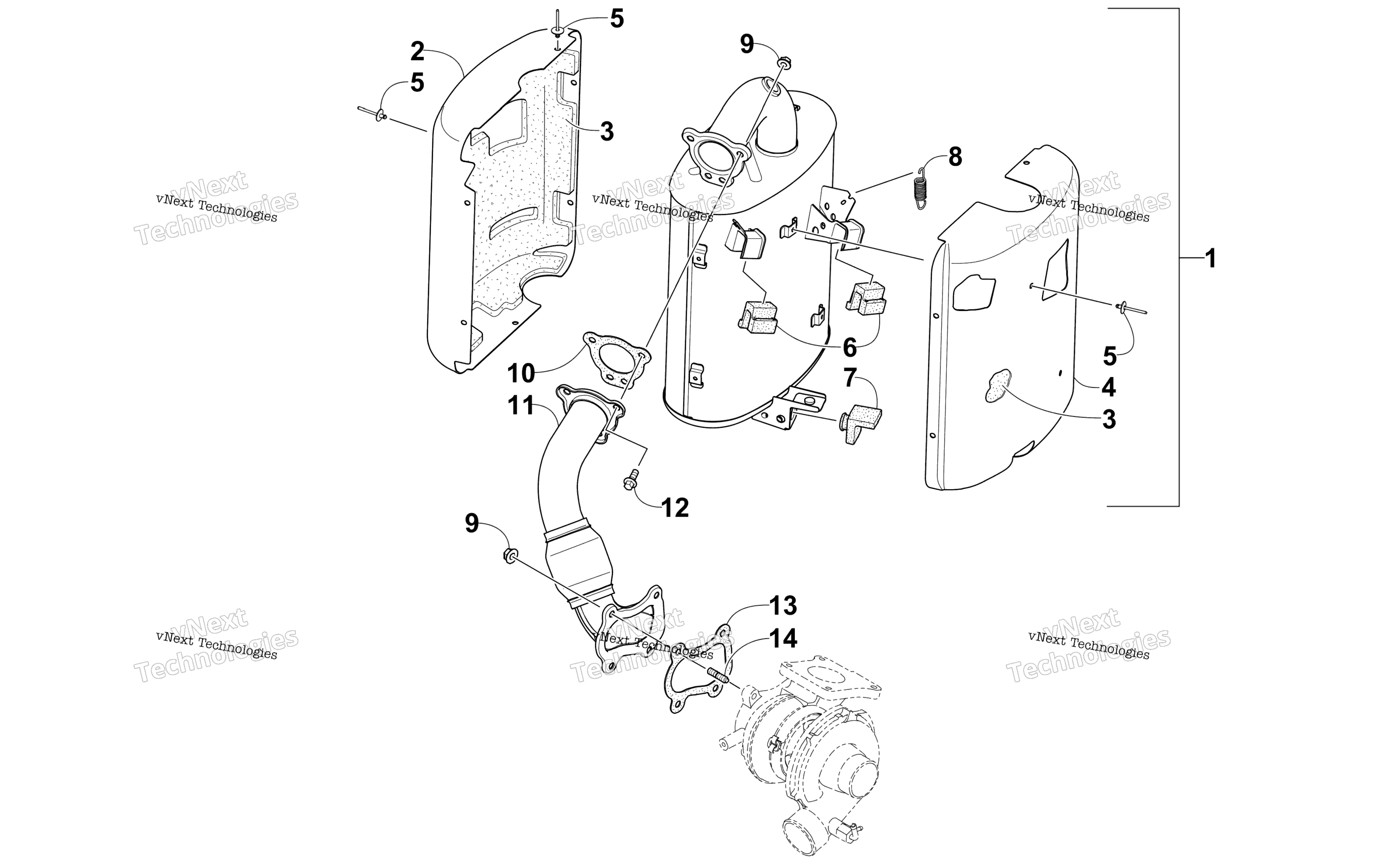

Схема выхлопной системы Assembly для M 9000 SNO PRO LTD 162 BLACK (S2016M9NLEUSB)
Схема
Детали
Номер
Наименование детали
Цена
1
Resonator Assembly (inc. 2-5) art. 1712-760
По запросу
2
Shield, Heat - Right art. 2612-650
По запросу
3
Packing, Resonator art. 2612-648
По запросу
4
Shield, Heat - Left art. 2612-651
По запросу
5
Заклепка Arctic Cat art. 1623-799
от 221 ₽
6
Grommet - Upper art. 2612-893
По запросу
7
Grommet - Lower art. 2612-706
По запросу
8
Пружина глушителя Arctic Cat art. 0612-471
от 918 ₽
9
Nut, Lock art. 1623-912
По запросу
10
Прокладка глушителя Arctic Cat art. 2612-663
от 331 ₽
Аналог
12 321 ₽
Требуется 1 шт.
11
Pipe, Exhaust art. 1712-698
По запросу
12
Screw, Cap art. 1623-918
По запросу
13
Gasket, Exhaust art. 2612-701
от 533 ₽
14
Bolt, Stud art. 1623-954
По запросу
Другие схемы модели
Выхлопная система Assembly
