модель 2016 года
- Модель M 9000
- Код модели M 9000 SNO PRO LTD 162 BLACK (S2016M9NLEUSB)

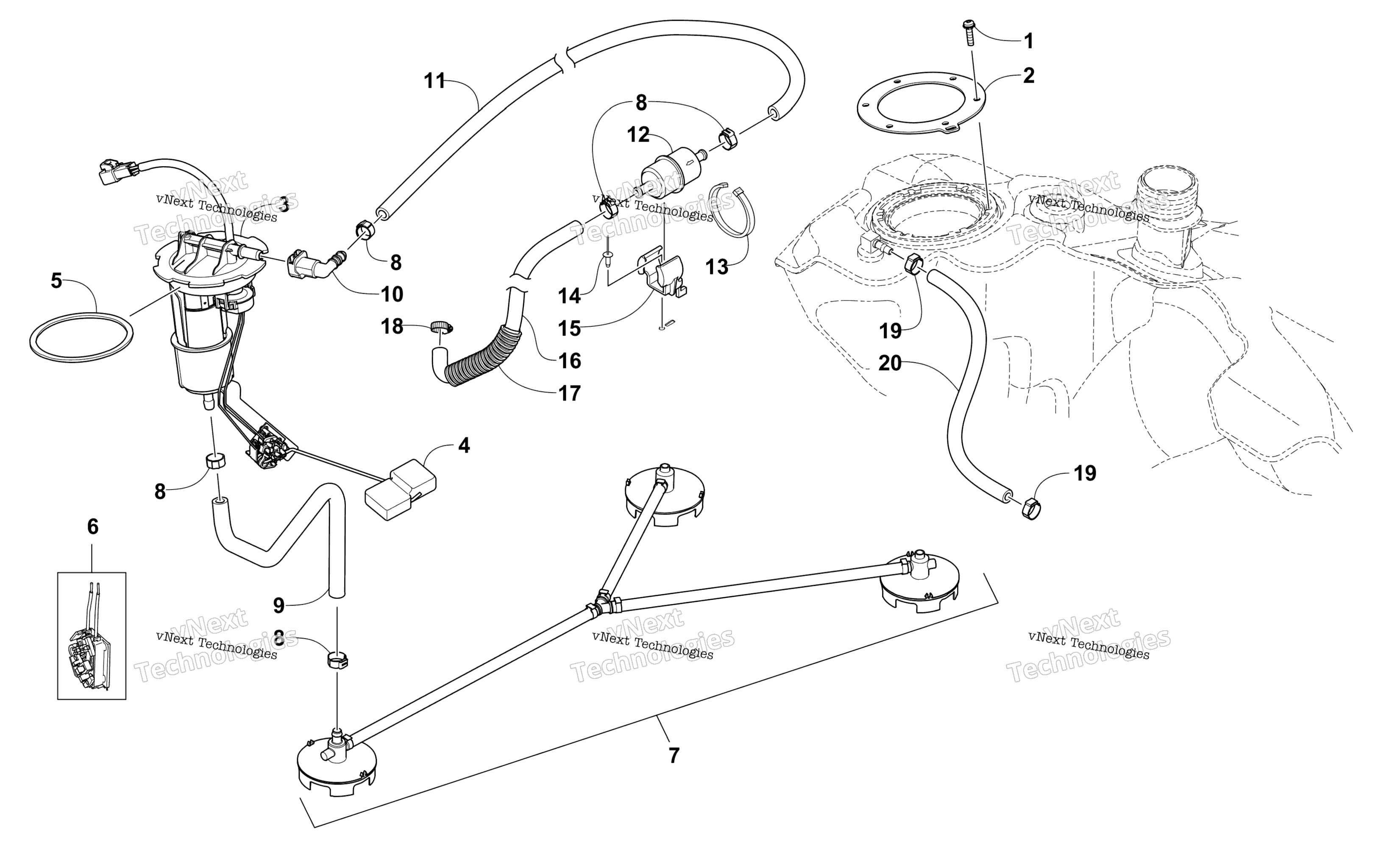

Схема топливной системы Pump Assembly для M 9000 SNO PRO LTD 162 BLACK (S2016M9NLEUSB)
Схема
Детали
Номер
Наименование детали
Цена
1
Screw, Self-Tapping art. 0423-898
По запросу
2
Plate, Retaining - Fuel Pump art. 2670-042
По запросу
3
Pump, Fuel - Assembly (inc. 4) art. 2670-474
от 7 274 ₽
4
Поплавок бензонасоса Arctic Cat art. 2670-235
По запросу
5
Сальник бензонасоса Arctic Cat art. 0470-838
от 368 ₽
Аналог
372 ₽
Требуется 1 шт.
6
Fuel Level Sensor Kit art. 1770-170
По запросу
7
Pickup, Fuel - Assembly art. 2670-377
от 1 464 ₽
Аналог
1 464 ₽
Требуется 1 шт.
8
Clamp, Hose art. 0610-563
По запросу
9
Hose, Fuel Pump/Pickup art. 2670-442
По запросу
10
Переходник art. 1670-878
По запросу
11
Hose, Gasline - Pump/Filter art. 0610-876
По запросу
12
Топливный фильтр Arctic Cat art. 1670-825
По запросу
13
Tie, Cable - Reusable art. 0623-751
По запросу
13
Зажим Arctic Cat art. 0123-788
По запросу
14
Rivet art. 8061-706
По запросу
15
Bracket, Mounting - Fuel Filter art. 2670-339
По запросу
16
Hose, Gasline - Filter/Throttle Body art. 0610-874
По запросу
17
Conduit, Flexible - 5 ft Optional art. 0619-776
По запросу
18
Clamp, Hose art. 0623-373
По запросу
19
CLAMP,HOSE-10.8 MM TO 13.3 MM art. 0610-415
По запросу
20
Hose, Gasline - Return art. 2670-330
По запросу
