модель 2016 года
- Модель M 9000
- Код модели M 9000 SNO PRO LTD 162 BLACK (S2016M9NLEUSB)

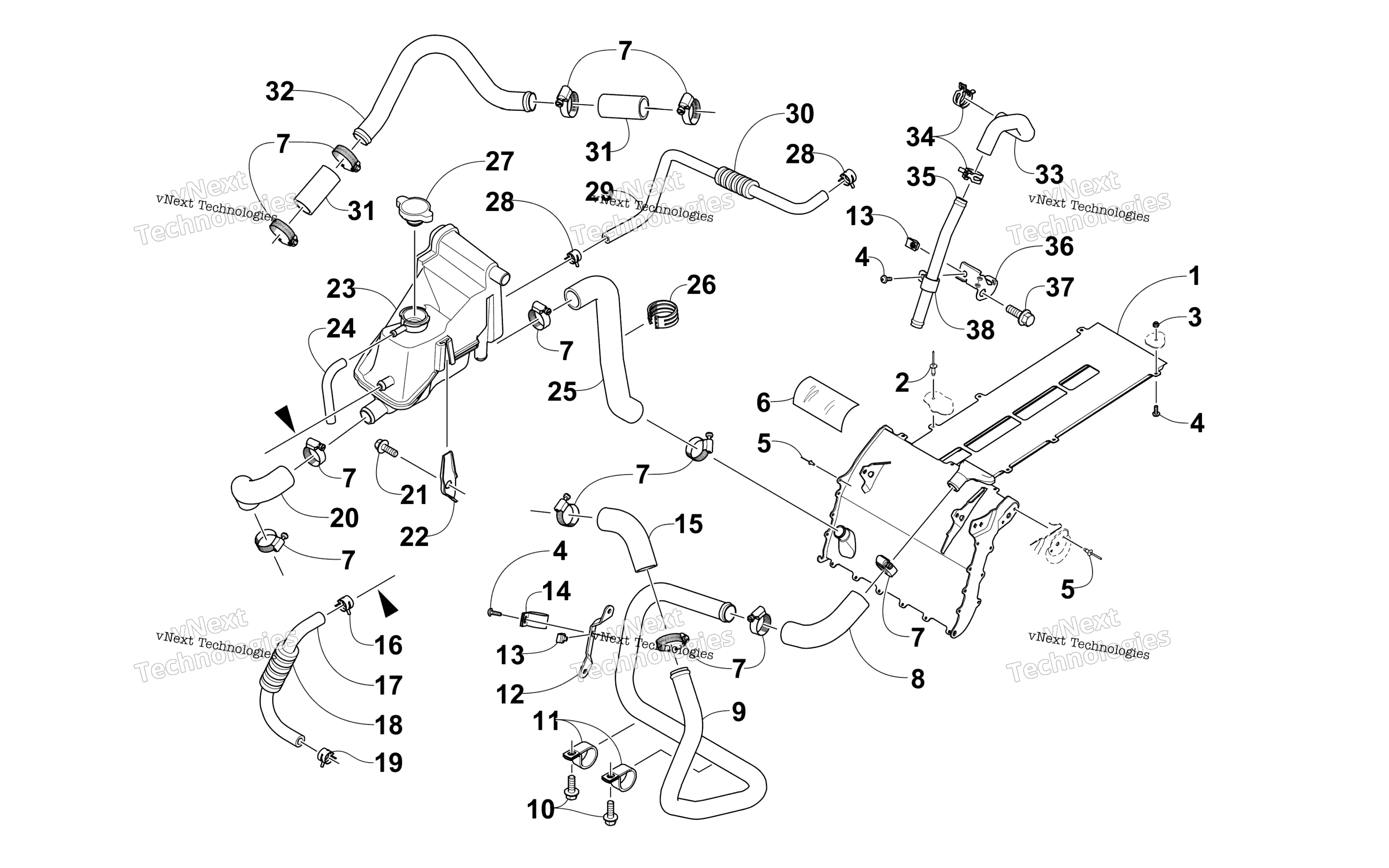

Схема системы охлаждения Assembly для M 9000 SNO PRO LTD 162 BLACK (S2016M9NLEUSB)
Схема
Детали
Номер
Наименование детали
Цена
1
Exchanger, Heat art. 0713-100
По запросу
2
Rivet - Black art. 8060-702
По запросу
2
Rivet art. 8060-682
По запросу
3
Nut, Lock art. 8422-502
По запросу
4
Screw, Machine art. 8476-516
По запросу
5
Заклепка Arctic Cat art. 8060-706
от 116 ₽
5
Заклепка Arctic Cat art. 8060-686
от 116 ₽
6
Foil, Protective art. 0619-206
По запросу
7
Clamp, Hose art. 2623-088
По запросу
8
Hose, Coolant - Coolant Tube/Heat Exchanger art. 0610-866
По запросу
9
Tube, Coolant - Engine/Heat Exchanger art. 0613-050
По запросу
10
Screw, Cap art. 8409-017
По запросу
11
Clamp, Routing art. 1623-916
По запросу
12
Bracket, Mounting - Coolant Tube art. 0608-668
По запросу
13
Клипса рамы Arctic Cat art. 1623-637
от 368 ₽
14
Clamp, Tube-1" art. 0423-044
По запросу
15
Hose, Coolant - Thermostat/Coolant Tube art. 0610-865
По запросу
16
Clamp, Hose art. 1623-973
По запросу
17
Hose, Coolant art. 0610-845
По запросу
18
Conduit, High Temp art. 1619-356
По запросу
19
Хомут пружинный Arctic Cat art. 1623-281
от 250 ₽
20
Hose, Coolant - Engine/Coolant-Oil Separator Tank art. 0610-849
По запросу
21
Screw, Cap art. 8408-026
По запросу
22
Bracket, Mounting - Coolant-Oil Separator Tank art. 0613-048
По запросу
23
Tank, Coolant-Oil Separator - Assembly art. 0613-070
По запросу
24
Hose, Vent art. 0613-120
По запросу
25
Hose, Coolant - Heat Exchanger/Coolant-Oil Separator Tank art. 0610-842
По запросу
26
Tie, Cable - Triple art. 0623-540
По запросу
27
Cap art. 2606-284
По запросу
28
Хомут Arctic Cat art. 1623-278
от 263 ₽
29
Hose, Coolant - Coolant-Oil Separator Tank/Throttle Body art. 0610-841
По запросу
30
Conduit, Flexible - 5 ft art. 0619-776
По запросу
31
Hose art. 0610-840
По запросу
32
Tube, Coolant - Cylinder Head/Pump art. 0613-049
По запросу
33
Hose, Coolant art. 0610-867
По запросу
34
Clamp, Hose art. 1623-285
По запросу
35
Tube, Coolant art. 0613-051
По запросу
36
Bracket, Retaining art. 0613-138
По запросу
37
Screw, Machine art. 8476-516
По запросу
38
Clamp, Cable art. 2623-006
По запросу
