модель 2018 года
- Модель ZR 200
- Код модели ZR 200 WHITE (S2018ZRAABUSW)

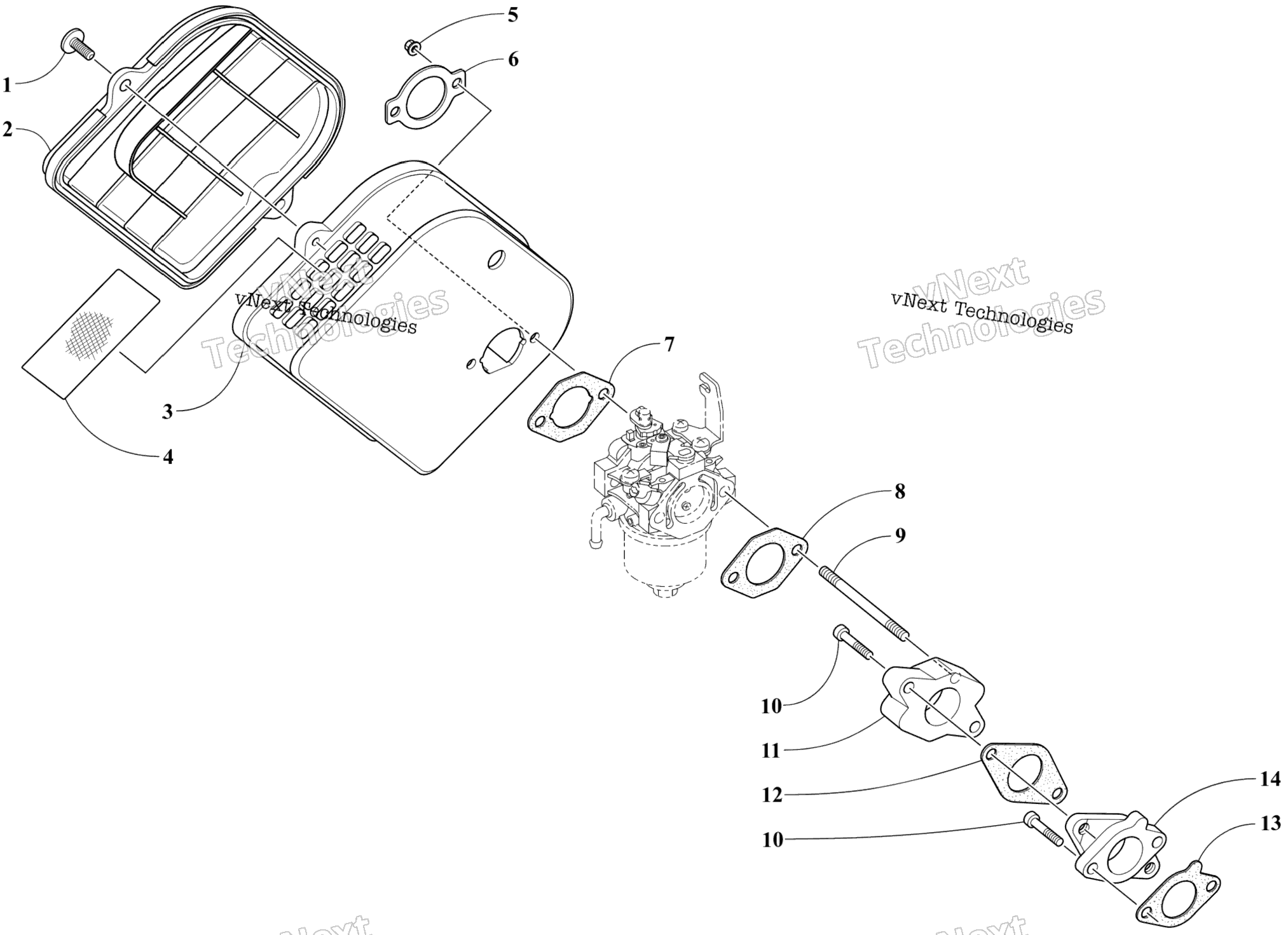

Схема узла впуска воздуха для ZR 200 WHITE (S2018ZRAABUSW)
Схема
Детали
Номер
Наименование детали
Цена
1
Screw, Self-Tapping art. 3020-094
По запросу
2
Cover, Air Cleaner art. 3021-828
По запросу
3
Case, Air Cleaner art. 3021-827
По запросу
4
Screen, Air Filter art. 2670-622
По запросу
5
Nut, Flange art. 3021-618
По запросу
6
Plate art. 3021-771
По запросу
7
Gasket art. 3021-770
По запросу
8
Gasket art. 3021-766
По запросу
9
Bolt, Stud art. 3021-769
По запросу
10
SCREW,CAP-HSH art. 3020-314
По запросу
11
Joint, Carburetor art. 3021-768
По запросу
12
Gasket art. 3021-767
По запросу
13
Gasket art. 3021-765
По запросу
14
Joint, Carburetor art. 3021-764
По запросу
