модель 2018 года
- Модель ZR 200
- Код модели ZR 200 WHITE (S2018ZRAABUSW)

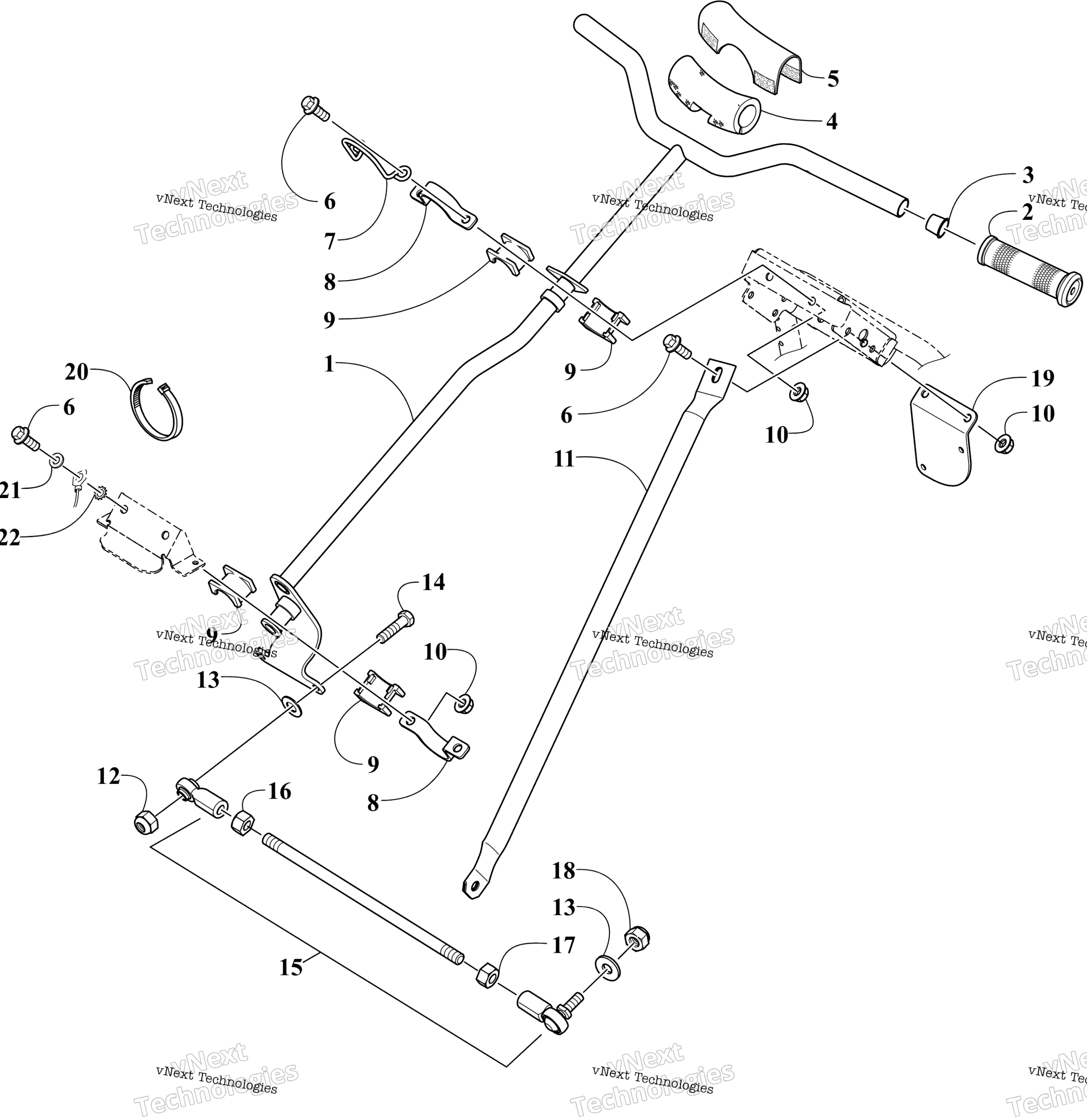

Схема рулевого управления Post And Tie Rod Assembly для ZR 200 WHITE (S2018ZRAABUSW)
Схема
Детали
Номер
Наименование детали
Цена
1
Post, Steering - Black art. 1705-552
По запросу
2
Grip, Handle art. 1605-174
По запросу
3
Plug art. 2623-200
По запросу
4
Pad, Handlebar art. 1605-107
По запросу
5
Cover, Handlebar Pad art. 1705-444
По запросу
6
Screw, Cap art. 8020-041
По запросу
7
Guide, Harness art. 0645-826
По запросу
8
Bracket, Steering Support - Black art. 0705-896
По запросу
9
Bearing, Steering Post art. 0605-444
По запросу
10
Nut, Lock art. 8047-366
По запросу
11
Support, Steering - Black - Right art. 6706-436
По запросу
11
Support, Steering - Black - Left art. 6706-437
По запросу
12
Гайка Arctic Cat art. 8047-426
По запросу
13
Шайба Arctic Cat art. 8050-247
По запросу
14
Болт 5/16-18 X 1.25 Arctic Cat art. 8020-134
от 326 ₽
15
Tie Rod - Assembly (inc. 16-17) art. 1703-853
По запросу
16
Nut, Hex - Left-Hand Thread art. 0623-260
По запросу
17
Гайка рычага переключения передач Arctic Cat art. 0123-144
от 110 ₽
18
Nut, Lock art. 1623-423
По запросу
19
Bracket, Fuel Pump art. 2670-612
По запросу
20
Зажим Arctic Cat art. 0123-788
По запросу
21
Washer art. 8050-212
По запросу
22
Washer, Lock art. 8053-212
По запросу
