модель 2018 года
- Модель ZR 200
- Код модели ZR 200 WHITE (S2018ZRAABUSW)

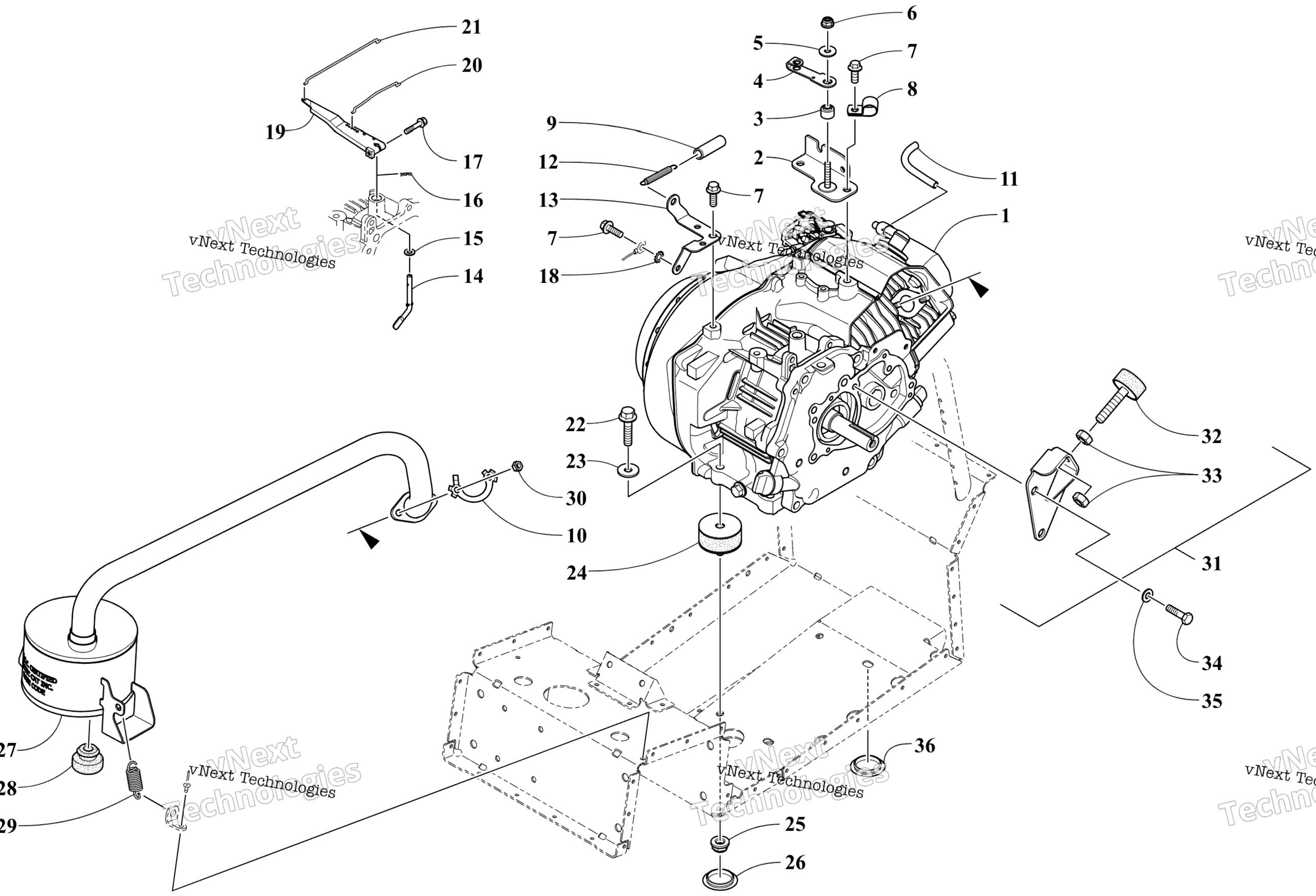

Схема engine, Exhaust, и Related Parts для ZR 200 WHITE (S2018ZRAABUSW)
Схема
Детали
Номер
Наименование детали
Цена
1
Engine art. 0662-620
По запросу
2
Bracket, Mounting art. 2670-616
По запросу
3
Spacer art. 2670-119
По запросу
4
Lever, Throttle Cable art. 2670-617
По запросу
5
Washer art. 8050-222
По запросу
6
Nut, Lock art. 8047-366
По запросу
7
Болт Arctic Cat art. 8408-816
от 110 ₽
8
Clamp, Routing art. 1623-080
По запросу
9
Hose, Spring art. 2670-641
По запросу
10
Washer, Lock art. 3021-840
По запросу
11
Hose art. 3021-714
По запросу
12
Spring art. 2670-618
По запросу
13
Tab, Spring art. 7606-538
По запросу
14
Shaft, Governor Control art. 3020-036
По запросу
15
Washer art. 3020-106
По запросу
16
Clip, Hairpin art. 3020-103
По запросу
17
Bolt w/Washer art. 3021-733
По запросу
18
Washer, Lock art. 8053-212
По запросу
19
Arm, Governor w/Nut art. 3021-839
По запросу
20
Rod, Link art. 2670-591
По запросу
21
Rod, Carburetor art. 3020-038
По запросу
22
Screw, Cap art. 8408-830
По запросу
23
Шайба Arctic Cat art. 8050-247
По запросу
24
Mount, Engine art. 0608-796
По запросу
25
Гайка М 10 х1,25 мм Arctic Cat art. 8427-802
от 1 415 ₽
26
Plug art. 0623-822
По запросу
27
Muffler art. 3612-235
По запросу
28
Grommet art. 2612-186
По запросу
29
Пружина глушителя Arctic Cat art. 0123-321
от 725 ₽
30
Nut art. 3021-823
По запросу
31
Bumper, Torque Assembly (inc. 32-33) art. 0708-670
По запросу
32
Bumper, Torque art. 0608-795
По запросу
33
Nut, Hex - Right-Hand Thread art. 8420-002
По запросу
34
Screw, Cap art. 8004-130
По запросу
35
Шайба Arctic Cat art. 8050-242
По запросу
36
Plug art. 2623-253
По запросу
