модель 2018 года
- Модель ZR 200
- Код модели ZR 200 WHITE (S2018ZRAABUSW)

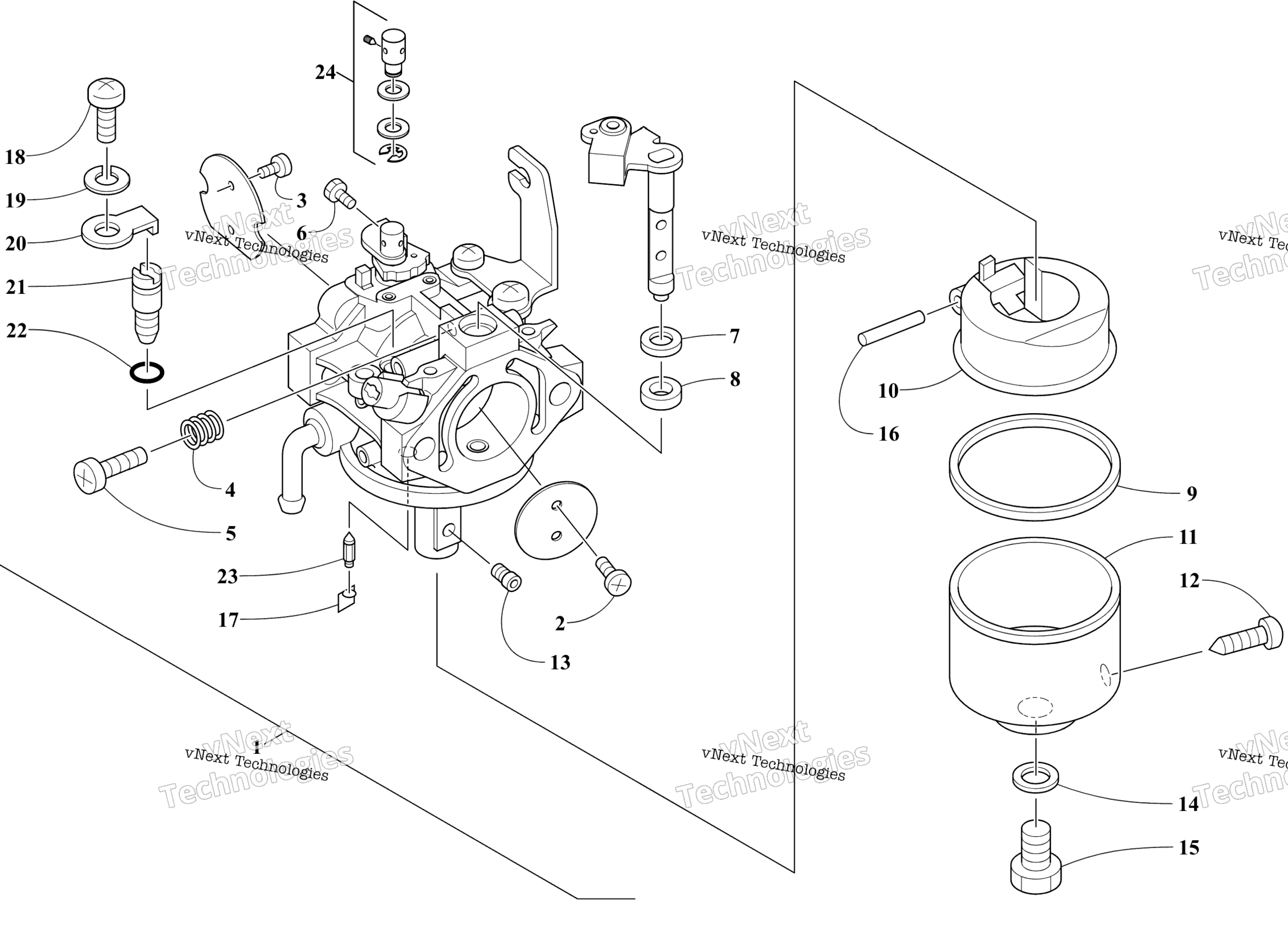

Схема узла карбюратора для ZR 200 WHITE (S2018ZRAABUSW)
Схема
Детали
Номер
Наименование детали
Цена
1
Carburetor Assembly (inc. 2-23) art. 3021-948
По запросу
2
Screw, Machine art. 3020-090
По запросу
3
Screw, Machine art. 3020-091
По запросу
4
Spring art. 3021-774
По запросу
5
Screw, Throttle Stop art. 3021-775
По запросу
6
Bolt art. 3021-776
По запросу
7
Washer, Plug Screw art. 3021-777
По запросу
8
Washer art. 3020-004
По запросу
9
Seal art. 3021-779
По запросу
10
Float art. 3021-780
По запросу
11
Body, Float Chamber (inc. 12) art. 3021-781
По запросу
12
Screw, Machine art. 3020-079
По запросу
13
Jet, Main art. 3021-783
По запросу
14
Gasket art. 3021-784
По запросу
15
Bolt, Holding art. 3021-785
По запросу
16
Pin, Float art. 3020-002
По запросу
17
Clip, Retaining art. 3020-080
По запросу
18
Screw art. 3020-605
По запросу
19
Washer, Spring art. 3021-789
По запросу
20
Plate art. 3021-790
По запросу
21
Jet, Pilot - 37.5 art. 3021-842
По запросу
22
O-Ring art. 3021-791
По запросу
23
Needle Assembly art. 3021-793
По запросу
24
Kit, Swivel art. 8639-149
По запросу
