модель 2018 года
- Модель ZR 200
- Код модели ZR 200 WHITE (S2018ZRAABUSW)

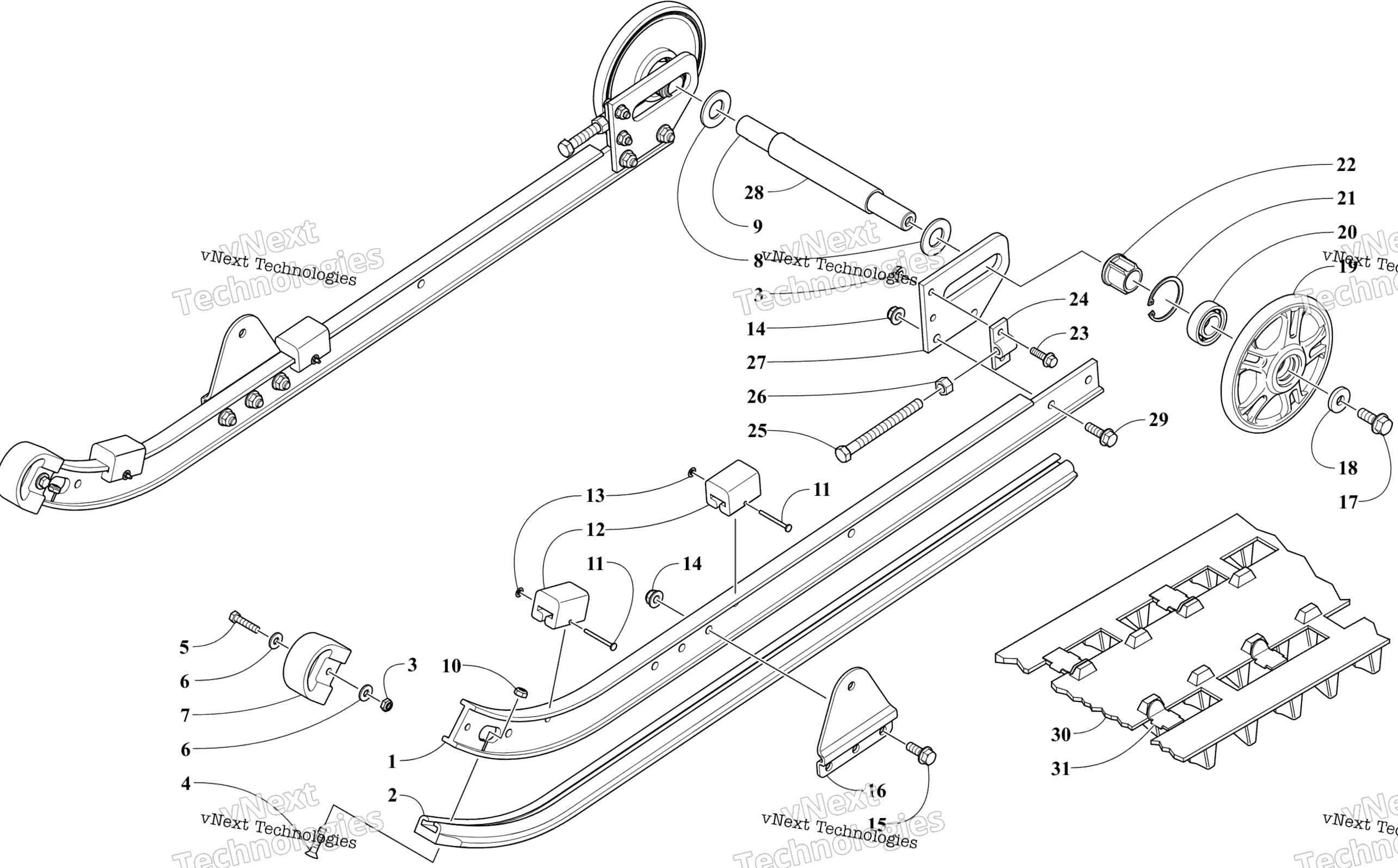

Схема Slide Rail, Idler Wheels, и Track узла для ZR 200 WHITE (S2018ZRAABUSW)
Схема
Детали
Номер
Наименование детали
Цена
0
Complete Skid Frame Assembly - White art. 3704-088
По запросу
1
Rail, Formed art. 4604-254
По запросу
2
Wearstrip - Black art. 4604-386
По запросу
3
Nut, Lock art. 8047-366
По запросу
4
Винт крепления склизы Arctic Cat art. 0123-859
По запросу
5
Screw, Cap art. 8002-043
По запросу
6
Шайба 1/4X.625X.065 Z&Y Arctic Cat art. 8050-217
от 116 ₽
7
Nose Piece, Slide Rail - Black art. 0604-231
По запросу
8
Washer art. 0623-921
По запросу
9
Axle, Rear art. 3604-542
По запросу
10
Nut, Lock art. 8041-366
По запросу
11
Rivet, Solid art. 0123-767
По запросу
12
Демпфер полоза гусеницы передний Arctic Cat art. 0104-631
от 630 ₽
Аналог
630 ₽
Требуется 4 шт.
13
NUT,PRESS ON (PUSHNUT)-1/8 STUD art. 0423-090
По запросу
14
Гайка Arctic Cat art. 8047-426
По запросу
15
Screw, Cap art. 8020-131
По запросу
16
Bracket, Support - Front Arm - Painted Black art. 0704-896
По запросу
17
Screw, Cap art. 1623-427
По запросу
18
Washer art. 0623-664
от 3 291 ₽
Аналог
Втулки А-образного верхнего рычага Sledex для Arctic Cat
art. SM-08611
3 291 ₽
Требуется 2 шт.
19
Ролик гусеницы 143х20 мм Arctic Cat art. 3604-299
от 5 051 ₽
20
Подшипник катка гусеницы 20х42х12 Arctic Cat art. 3604-033
от 840 ₽
21
Стопорное кольцо ролика гусеницы Arctic Cat art. 0623-946
По запросу
22
Bushing, Adjuster art. 3604-503
По запросу
23
Screw, Cap art. 8020-041
По запросу
24
Adjuster, Track art. 0604-206
По запросу
25
Screw, Cap art. 0124-310
По запросу
26
Гайка Arctic Cat art. 8042-486
от 263 ₽
27
Housing, Axle - Rear art. 3604-543
По запросу
28
Spacer art. 4604-395
По запросу
29
Screw, Cap art. 8020-132
По запросу
30
Track Assembly (inc. 31) art. 3602-035
По запросу
31
Clip, Guide art. 1602-079
По запросу
