модель 2018 года
- Модель ZR 200
- Код модели ZR 200 WHITE (S2018ZRAABUSW)

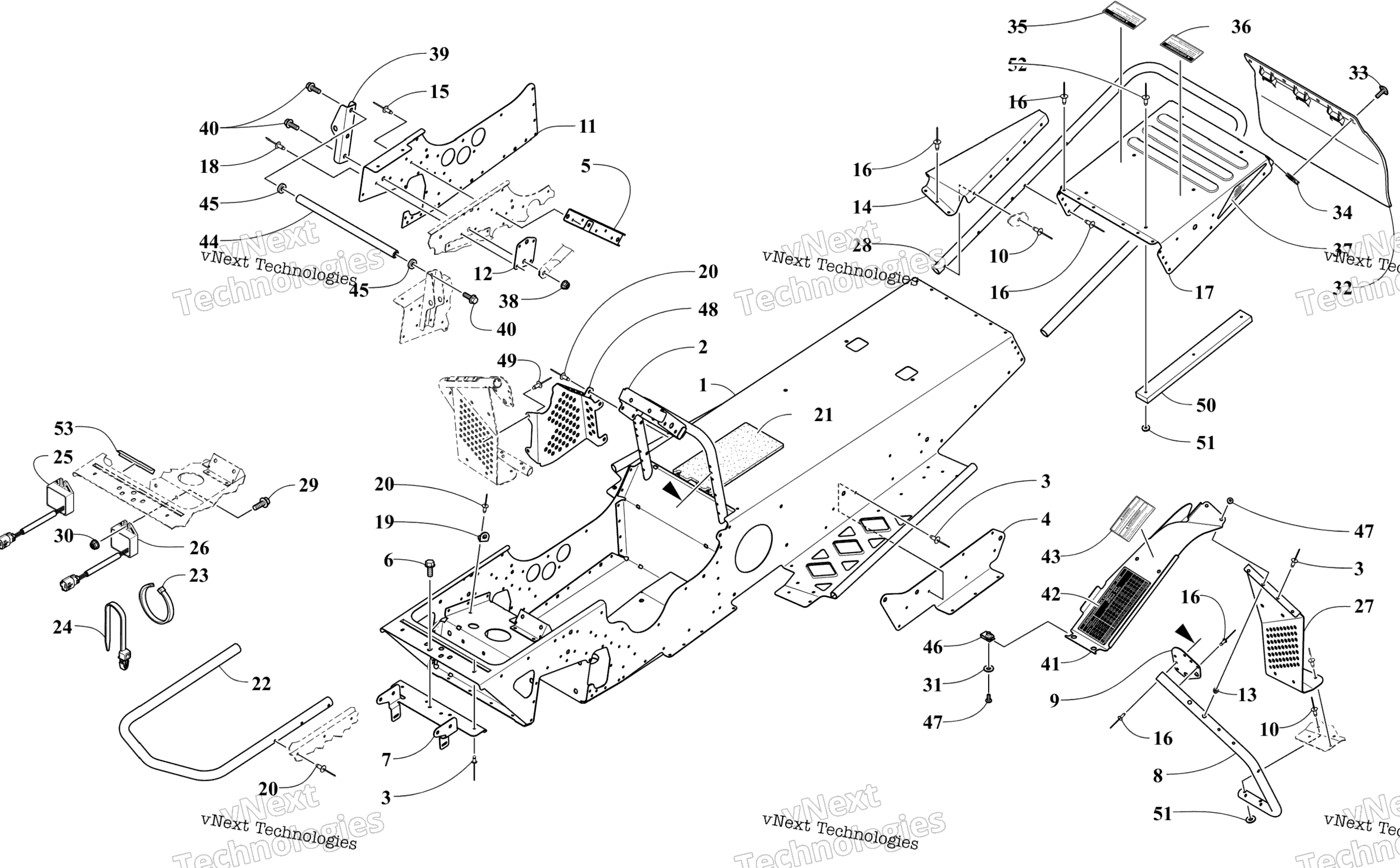

Схема шасси And Bumper Assemblies для ZR 200 WHITE (S2018ZRAABUSW)
Схема
Детали
Номер
Наименование детали
Цена
1
Tunnel Assembly (inc. 2-20) art. 2707-801
По запросу
2
Front End - Assembly - Black art. 6706-247
По запросу
3
Rivet art. 8060-484
По запросу
4
Plate, Reinforcement - Right art. 6706-270
По запросу
4
Plate, Reinforcement - Left art. 6706-271
По запросу
5
Brace, Chassis - Black art. 3707-208
По запросу
6
Screw, Self-Tapping art. 0623-892
По запросу
7
Bracket, Belly Pan - Front - Black art. 6706-367
По запросу
8
Support, Footrest - Black (inc. 13) art. 6706-786
По запросу
9
Bracket, Support art. 7606-367
По запросу
10
Rivet art. 2623-262
По запросу
11
Plate, Reinforcement - Outer - Left art. 6706-439
По запросу
11
Plate, Reinforcement - Outer - Right art. 6706-438
По запросу
12
Plate, Reinforcement - Inner art. 6706-440
По запросу
13
Гайка потайная Arctic Cat art. 1623-797
от 473 ₽
14
End Cap, Rear Bumper - Left art. 7606-371
По запросу
14
End Cap, Rear Bumper - Right art. 7606-370
По запросу
15
Rivet art. 8060-486
По запросу
16
Rivet art. 2623-221
По запросу
17
Plate, Cover art. 7606-368
По запросу
18
Rivet art. 2623-261
По запросу
19
Tab, Spring art. 2612-707
По запросу
20
Заклепка Arctic Cat art. 8060-686
от 116 ₽
21
Pad, Fuel Tank art. 0617-796
По запросу
22
Bumper, Front - Black art. 6706-274
По запросу
23
Зажим Arctic Cat art. 0123-788
По запросу
24
Tie, Cable - Push Mount art. 0623-677
По запросу
25
Regulator, DC art. 0630-349
По запросу
26
Regulator, AC art. 0630-365
По запросу
27
Footrest - Right art. 7606-360
По запросу
27
Footrest - Left art. 7606-361
По запросу
28
Bumper, Rear - Black art. 6706-273
По запросу
29
Винт Arctic Cat art. 8477-620
от 168 ₽
30
Гайка Arctic Cat art. 8427-602
от 116 ₽
31
Washer art. 0123-802
от 110 ₽
32
Snowflap art. 6606-449
По запросу
33
Винт Arctic Cat art. 2623-164
от 368 ₽
34
Nut, U art. 1623-939
По запросу
35
Decal, Warning - Towing (French) art. 5611-852
По запросу
36
Decal, Warning - Towing (English) art. 5611-853
По запросу
37
Decal, Reflector - Red art. 8621-870
По запросу
38
Гайка Arctic Cat art. 8047-426
По запросу
39
Bracket art. 6706-441
По запросу
40
Screw, Cap art. 8020-131
По запросу
41
Guard, Clutch w/Decals (inc. 41-42) art. 3707-053
По запросу
42
Decal, Jet Chart art. 3621-366
По запросу
43
Decal, Warning - Belt Guard art. 1611-565
По запросу
44
Axle, Idler art. 3604-605
По запросу
45
Washer art. 2623-225
По запросу
46
Клипса рамы Arctic Cat art. 1623-637
от 368 ₽
47
Screw, Machine art. 8476-516
По запросу
48
Guard, Brake Disk art. 1607-735
По запросу
49
Rivet art. 8060-682
По запросу
50
Protector, Tunnel art. 3707-134
По запросу
51
Washer, Flat art. 0123-149
По запросу
52
Rivet, Blind art. 8060-488
По запросу
53
Trim art. 0706-371
По запросу
