модель 2018 года
- Модель ZR 200
- Код модели ZR 200 WHITE (S2018ZRAABUSW)

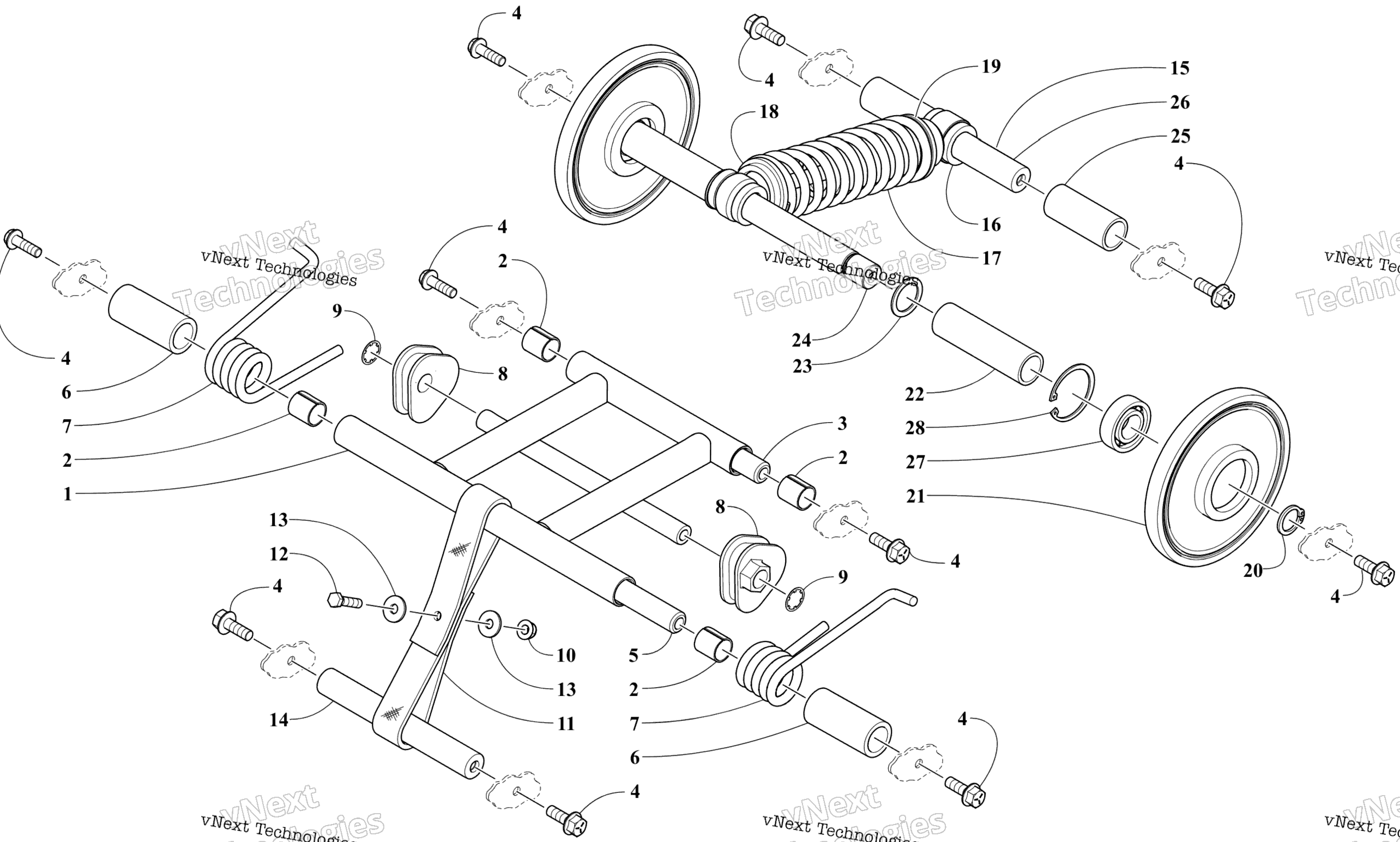

Схема задней части Suspension Arm Assemblies для ZR 200 WHITE (S2018ZRAABUSW)
Схема
Детали
Номер
Наименование детали
Цена
1
Arm, Rear Suspension (inc. 2) art. 2704-016
По запросу
2
Втулка Arctic Cat art. 0603-083
По запросу
3
Axle, Lower art. 3604-606
По запросу
4
Screw, Cap art. 1623-566
По запросу
5
Axle, Idler art. 3604-605
По запросу
6
Spacer art. 3602-236
По запросу
7
Spring, Suspension - Right art. 3704-172
По запросу
7
Spring, Suspension - Left art. 3704-173
По запросу
8
Block, Spring Adjuster - Right - Black art. 1604-204
от 785 ₽
Аналог
785 ₽
Требуется 1 шт.
8
Block, Spring Adjuster - Left - Black art. 1604-205
от 785 ₽
Аналог
785 ₽
Требуется 1 шт.
9
Стопорное кольцо Arctic Cat art. 0623-138
от 90 ₽
10
Nut, Lock art. 8047-366
По запросу
11
Strap, Limiter art. 4604-368
По запросу
12
Screw, Cap art. 8002-042
По запросу
13
Washer art. 8050-222
По запросу
14
Axle, Cross Brace art. 4604-276
По запросу
15
Shock Absorber art. 3603-565
По запросу
16
Bushing art. 4604-257
По запросу
17
Spring, Shock White art. 2703-397
По запросу
18
Retainer, Spring - Upper art. 2603-520
По запросу
19
Retainer, Spring-LWR art. 0403-027
По запросу
20
Ring, Retaining art. 1423-110
По запросу
21
Wheel, Idler (inc. 27-28) art. 3604-838
По запросу
22
Spacer art. 4604-258
По запросу
23
Шайба .890X1.19X.060 Z&Y Arctic Cat art. 0623-912
от 168 ₽
24
Axle art. 4604-370
По запросу
25
Spacer art. 4604-275
По запросу
26
Axle art. 4604-369
По запросу
27
Подшипник катка гусеницы 20х42х12 Arctic Cat art. 3604-033
от 840 ₽
28
Стопорное кольцо ролика гусеницы Arctic Cat art. 0623-946
По запросу
