модель 2012 года
- Модель DVX 300
- Код модели Оранжевый EU [A2012KSF2BEUK]

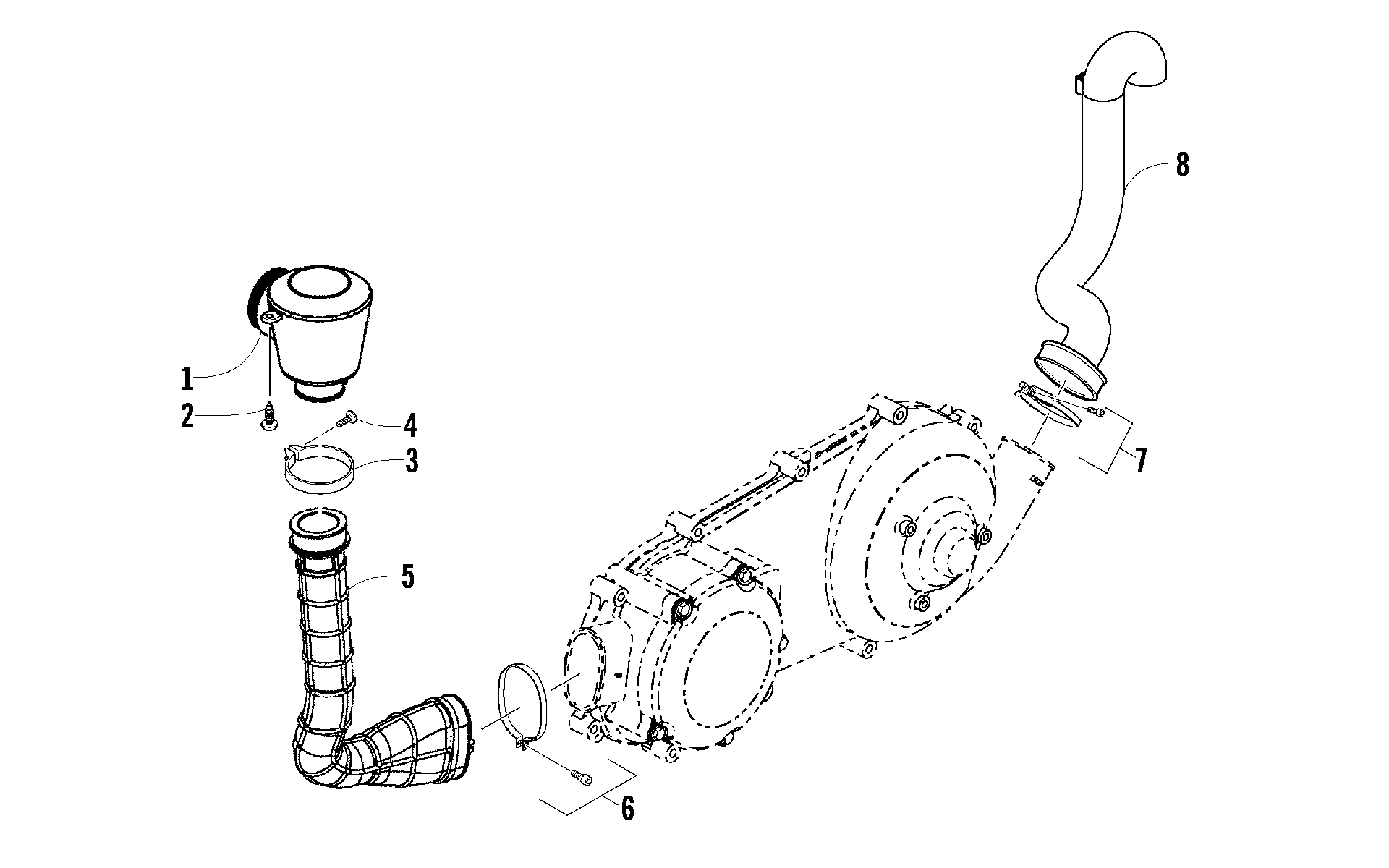

Схема системы охлаждения DUCT ASSEMBLY [90401] для Оранжевый EU [A2012KSF2BEUK]
Схема
Детали
![Система охлаждения DUCT ASSEMBLY [90401]](/upload/schemas/633e9bc027fa41.58827898.gif)
Номер
Наименование детали
Цена
1
Duct, Inlet art. 3304-226
По запросу
2
SCREW TAPPING 5*16 (CIRCLE HEAD) art. 3304-650
По запросу
3
BAND A CONNECTING TUBE (inc. 4) art. 3304-694
По запросу
4
SCREW PAN 4*25 (RB 3307-221)(replaces 3304-117) art. 3307-221
По запросу
5
Duct, Cooling art. 3304-224
По запросу
6
BAND L COVER DUCT art. 3303-635
По запросу
7
BAND L COVER art. 3303-636
По запросу
8
DUCT B L COVER art. 3304-223
По запросу
Другие схемы модели
Система охлаждения DUCT ASSEMBLY [90401]
