модель 2012 года
- Модель DVX 300
- Код модели Оранжевый EU [A2012KSF2BEUK]

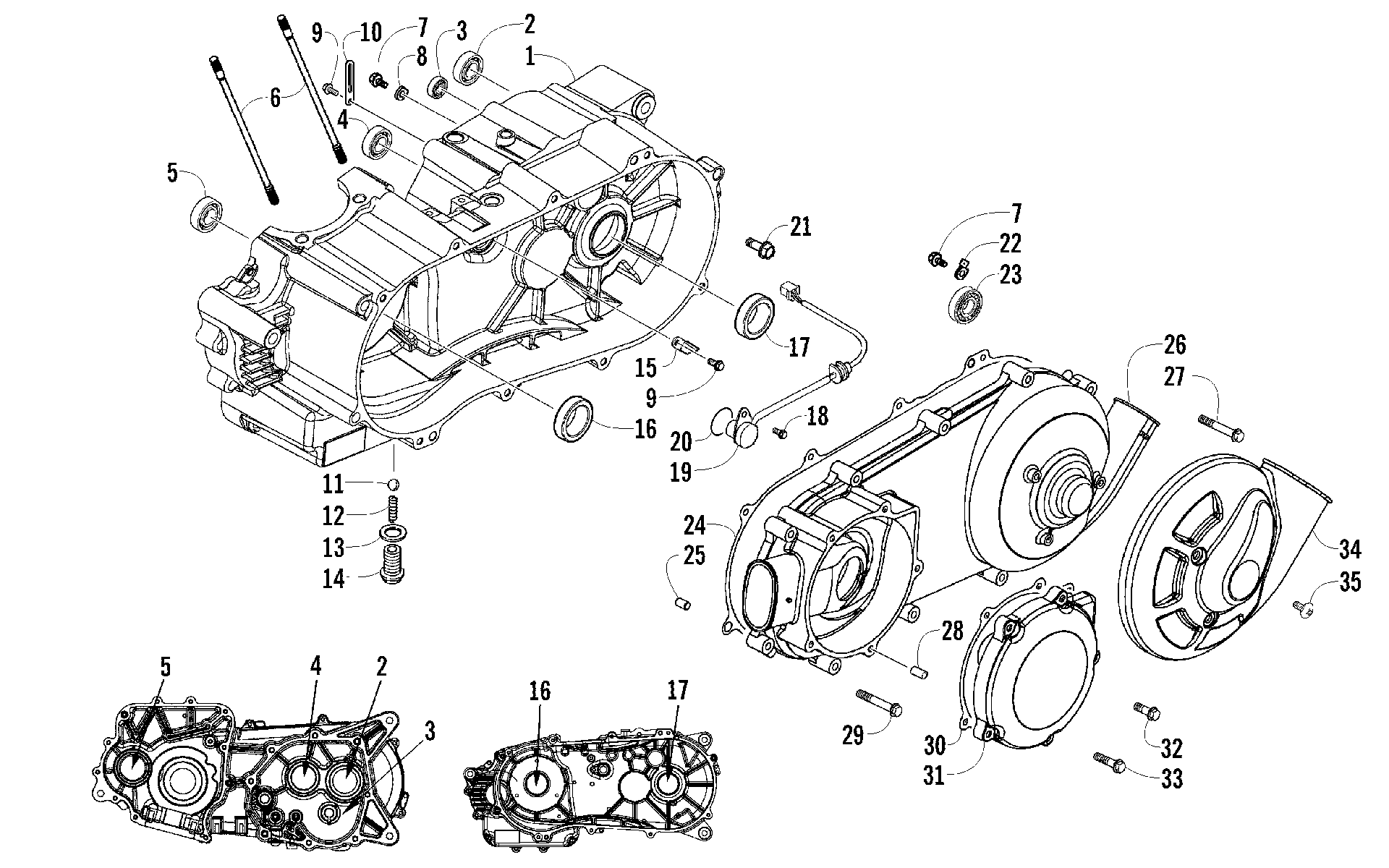

Схема узла левой половины картера и крышки [94296] для Оранжевый EU [A2012KSF2BEUK]
Схема
Детали
![Узел левой половины картера и крышки [94296]](/upload/schemas/633ea7fddff0e8.22180041.gif)
Номер
Наименование детали
Цена
1
CRANK CASE COMP L art. 3304-221
По запросу
2
BRG BALL 6305 art. 3304-067
По запросу
3
BRG NEEDLE 20*26*16 art. 3304-074
По запросу
4
BRG BALL RADIAL 6204 art. 3304-699
По запросу
5
BRG RADIAL BALL 6205 art. 3304-195
По запросу
6
BOLT A STUD 8MM art. 3305-606
По запросу
7
BOLT SPECIAL 6*10 96600-08010 N.C. art. 3304-005
По запросу
8
PLATE BRG HOLDER art. 3304-039
По запросу
9
BOLT FLANGE SH 6*12 art. 3303-381
По запросу
10
CLIP 2*100 art. 3304-158
По запросу
11
BALL STEEL 12 art. 3304-205
По запросу
12
SPG BOLT SEAT INNER art. 3304-063
По запросу
13
WASHER BOLT SEAT art. 3304-021
По запросу
14
BOLT SEAT BALL STOPPER art. 3304-109
По запросу
15
CLAMPER WIRE HARNESS art. 3303-843
По запросу
16
OIL SEAL 27*42*7 art. 3304-079
По запросу
17
OIL SEAL 25*40*8 art. 3304-091
По запросу
18
BOLT FLANGE 6*10(replaces 3304-187) art. 3304-610
По запросу
19
SW ASSY GEAR CHANGE (inc. 20) art. 3304-698
По запросу
20
O RING 15.5X2.5 art. 3305-776
По запросу
21
BOLT FLANGE 8*12 (RB 3304-544)(replaces 3303-365) art. 3304-544
По запросу
22
PLATE BRG HOLDER art. 3304-040
По запросу
23
BEARING BALL RADIAL art. 3304-073
По запросу
24
GASKET L COVER art. 3303-642
По запросу
25
PIN DOWEL 10*16 art. 3303-342
По запросу
26
COVER LEFT art. 3303-632
По запросу
27
BOLT FLANGE SHF 6*28 art. 3304-003
По запросу
28
PIN DOWEL 8*14 art. 3303-341
По запросу
29
BOLT FLANGE SHF 6*40 art. 3304-004
По запросу
30
GASKET STARTING COVER art. 3304-101
По запросу
31
COVER STARTING art. 3304-225
По запросу
32
BOLT FLANGE SH 6*25 art. 3303-384
По запросу
33
BOLT FLANGE SH 6*32 (RB 3305-945)(replaces 3304-190) art. 3305-945
По запросу
34
COVER L COVER art. 3304-222
По запросу
35
SCREW PAN 6*12 art. 3304-407
По запросу
