модель 2012 года
- Модель DVX 300
- Код модели Оранжевый EU [A2012KSF2BEUK]

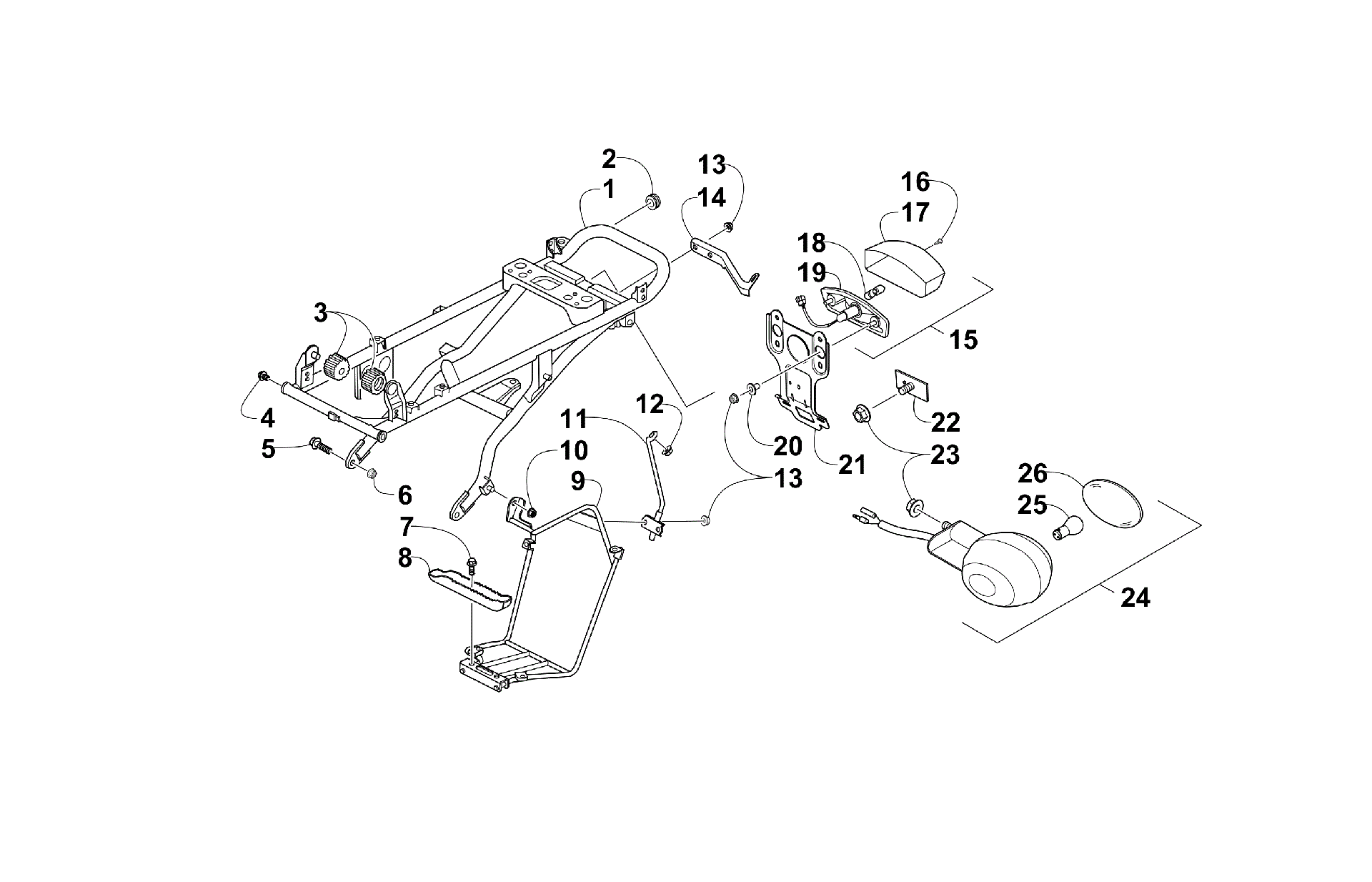

Схема задний FRAME, TAILLIGHT, и RELATED PARTS узел [96081] для Оранжевый EU [A2012KSF2BEUK]
Схема
Детали
![задний FRAME, TAILLIGHT, и RELATED PARTS узел [96081]](/upload/schemas/633eabb1dccf93.95605638.gif)
Номер
Наименование детали
Цена
1
RR PIPE COMP,SUB FRAME (ACE) art. 3304-729
По запросу
2
RUBBER TAIL LIGHT art. 3303-239
По запросу
3
CUSHION SEAT art. 3304-245
По запросу
4
BOLT FLANGE 10*12 art. 3304-435
По запросу
5
BOLT FLANGE 10*25 art. 3304-181
По запросу
6
NUT FLANGE 10MM (RB 3307-058)(replaces 3303-333) art. 3307-058
По запросу
7
BOLT FLANGE 8*16 art. 3304-543
По запросу
8
RNFCT FLOOR art. 3304-346
По запросу
9
STAY R RR FENDER art. 3304-354
По запросу
9
STAY L RR FENDER art. 3304-356
По запросу
10
NUT FLANGE 8MM art. 3303-332
По запросу
11
STAY R RR FENDER SUPPORT art. 3304-348
По запросу
11
STAY L RR FENDER SUPPORT art. 3304-349
По запросу
12
NUT,STAMPED art. 3304-417
По запросу
13
Nut, Flange art. 3304-654
По запросу
14
REAR STAY,RR LH FENDER (ACE) art. 3304-812
По запросу
14
REAR STAY,RR RH FENDER (ACE) art. 3304-725
По запросу
15
LIGHT ASS’Y TAIL (ACE) (inc. 16-19) art. 3304-739
По запросу
16
TAPPING SCREW M4X35L art. 3304-537
По запросу
17
Lens, Taillight art. 3306-583
По запросу
18
BULB TAIL & STOP 12V21W/5W art. 3303-849
По запросу
19
Housing, Taillight art. 3303-422
По запросу
20
COLLAR FR FENDER art. 3303-226
По запросу
21
STAY,ID PLATE (ACE) art. 3304-724
По запросу
22
REFLEX REFLECTOR art. 3304-737
По запросу
23
NUT FLANGE 5MM(G) art. 3304-774
По запросу
24
Turn Signal - Assembly - Right (inc. 25-26) art. 3304-732
По запросу
24
Turn Signal - Assembly - Left (inc. 25-26) art. 3304-811
По запросу
25
BULB,WINKER-YELLOW (12V 10W) art. 3304-825
По запросу
26
LENS L RR WINKER art. 3305-364
По запросу
26
LENS R RR WINKER art. 3305-363
По запросу
