модель 2012 года
- Модель DVX 300
- Код модели Оранжевый EU [A2012KSF2BEUK]

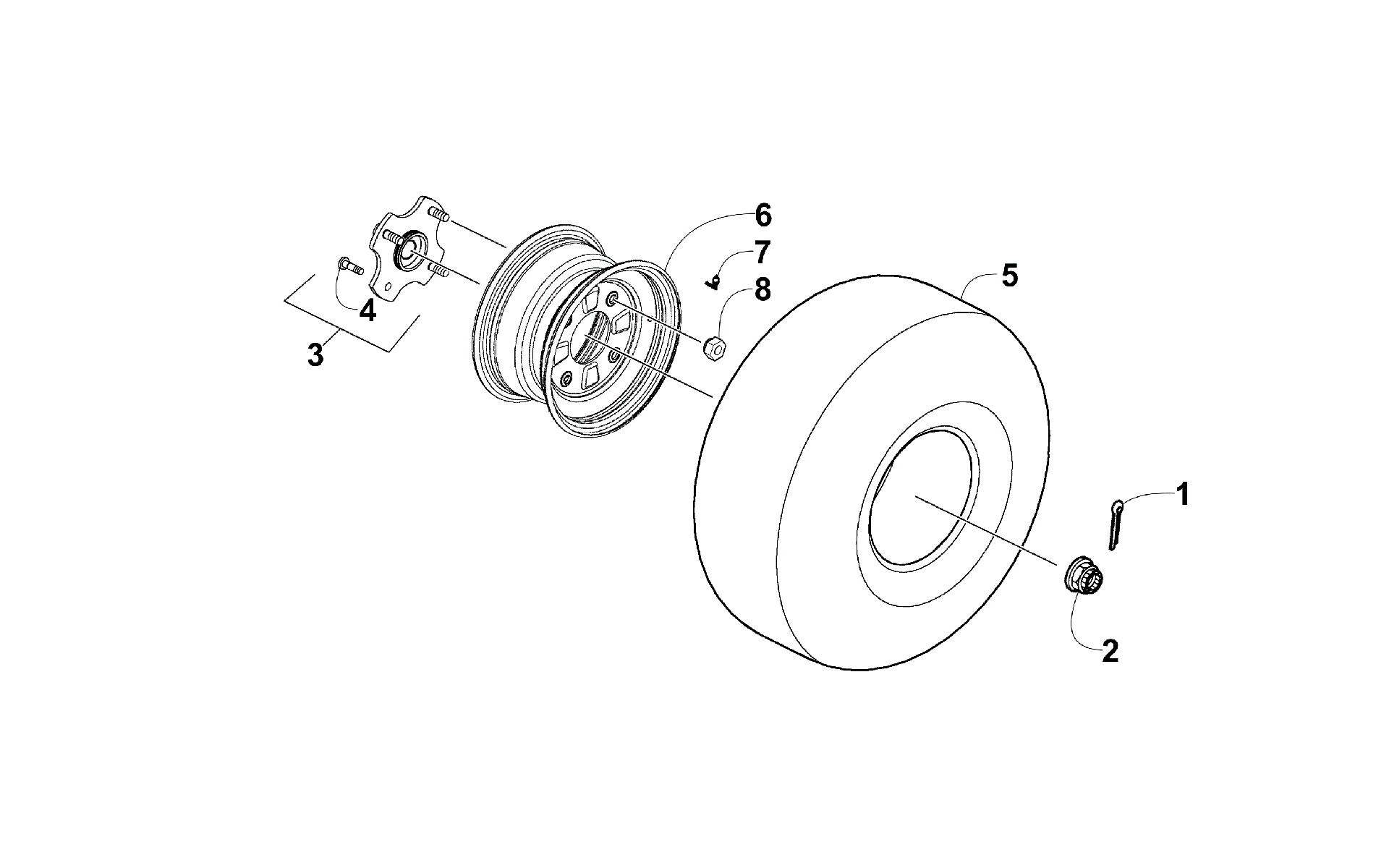

Схема заднего колеса ASSEMBLY [96102] для Оранжевый EU [A2012KSF2BEUK]
Схема
Детали
![Заднее колесо ASSEMBLY [96102]](/upload/schemas/633ead9d4dc128.60169692.gif)
Номер
Наименование детали
Цена
1
PIN SPLIT 3*30 art. 3303-340
По запросу
2
NUT FLANGE CASTLE 16MM art. 3304-129
По запросу
3
CONNECTOR ASSY RR (inc. 4) art. 3305-266
По запросу
4
BOLT CONNECTOR art. 3304-014
По запросу
5
Tire art. 3306-593
По запросу
6
Wheel - Assembly art. 3304-295
По запросу
7
VALVE TR 412 & CAP (RB 3304-562)(replaces 3303-887) art. 3304-562
По запросу
8
NUT WHEEL art. 3304-028
По запросу
