модель 2012 года
- Модель DVX 300
- Код модели Оранжевый EU [A2012KSF2BEUK]

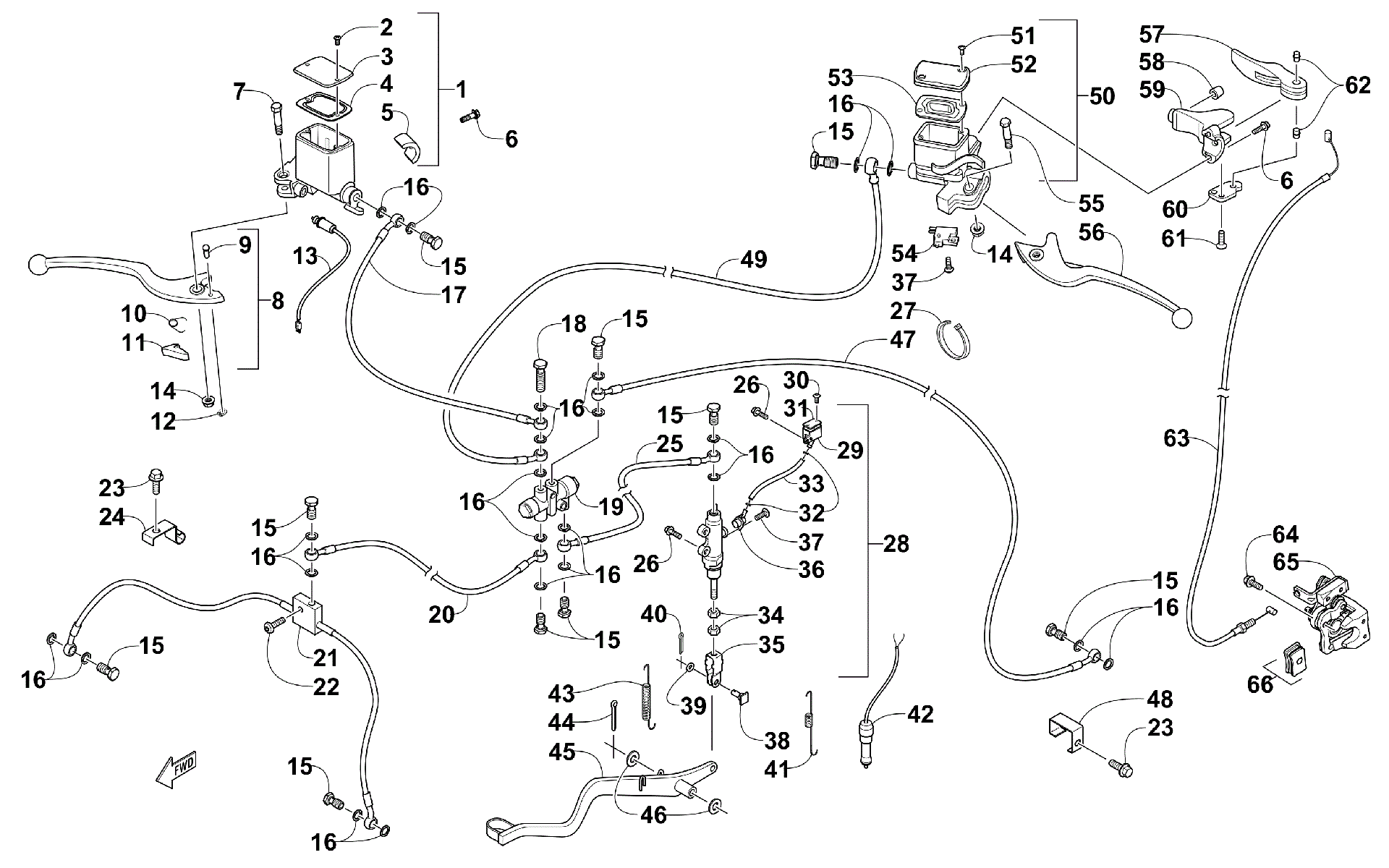

Схема hYDRAULIC и PARKING тормоз ASSEMBLIES [96378] для Оранжевый EU [A2012KSF2BEUK]
Схема
Детали
![HYDRAULIC и PARKING тормоз ASSEMBLIES [96378]](/upload/schemas/633ea628a3b0b5.80747901.gif)
Номер
Наименование детали
Цена
1
Brake Assembly - Right (inc. 2-5) art. 3305-385
По запросу
2
PIN SPLIT 3.0*25 art. 3303-339
По запросу
3
CAP M/C art. 3305-381
По запросу
4
DIAPHRAGM art. 3305-407
По запросу
5
HOLDER M/C art. 3305-983
По запросу
6
BOLT FLANGE 6*22 (G) art. 3304-746
По запросу
7
BOLT HANDLE LEVER **(0) C.98.04.02 art. 3303-254
По запросу
8
LEVER SET BRK (inc. 9-11) art. 3306-588
По запросу
9
PIN PARK art. 3305-384
По запросу
10
SPRING art. 3305-383
По запросу
11
STOPPER art. 3305-382
По запросу
12
CLIP art. 3304-680
По запросу
13
SW ASSY FR STOP art. 3305-373
По запросу
14
Nut, Flange art. 3304-654
По запросу
15
OIL BOLT 10*22 **6110-M1 (RB 3307-067)(replaces 3303-257) art. 3307-067
По запросу
16
WASHER OIL BOLT **(1) C.98.06.01. art. 3303-284
По запросу
17
HOSE ASSY FR BRK (ACE) art. 3304-741
По запросу
18
OIL BOLT 10*33 art. 3304-674
По запросу
19
Brake Assist art. 3304-792
По запросу
20
HOSE ASSY BRK art. 3305-379
По запросу
21
HOSE ASSY FR BRK art. 3305-636
По запросу
22
BOLT FLANGE 8*28 art. 3304-176
По запросу
23
BOLT FLANGE 6*12 art. 3304-553
По запросу
24
CLAMP FR BRK HOSE art. 3303-919
По запросу
25
HOSE COMP RR BRK art. 3305-375
По запросу
26
BOLT FLANGE 6*22 art. 3304-551
По запросу
27
Зажим Arctic Cat art. 0123-788
По запросу
28
Cylinder, Master - Assembly - Rear (inc. 29-36 and one No. 37) art. 3304-797
По запросу
29
BRAKE RESERVOIR (inc. 30-31) art. 3303-896
По запросу
30
SCREW FLAT 4*40 art. 3304-119
По запросу
31
CAP M/C art. 3304-332
По запросу
32
CLAMP M/C OIL HOSE art. 3303-895
По запросу
33
HOSE M/C art. 3304-308
По запросу
34
NUT HEX 8MM art. 3304-128
По запросу
35
JOINT BRK ROD art. 3303-928
По запросу
36
CONNECTOR art. 3304-307
По запросу
37
SCREW WASHER 4*12 art. 3303-321
По запросу
38
PIN COMP BRK ROD art. 3303-927
По запросу
39
WASHER 7*12 art. 3304-050
По запросу
40
PIN SPLIT 2.0*12 art. 3304-141
По запросу
41
SPG SET BRK PEDAL art. 3303-929
По запросу
42
REAR STOP SWITCH art. 3304-685
По запросу
43
SPRING STOP SW art. 3303-855
По запросу
44
PIN SPLIT 2.5*30 art. 3304-143
По запросу
45
PEDAL COMP RR BRAKE art. 3304-335
По запросу
46
WASHER PLAIN 14*26*2.3 art. 3304-139
По запросу
47
HOSE ASSY RR BRK (ACE) art. 3304-742
По запросу
48
CLAMPER RR BRK HOSE art. 3303-891
По запросу
49
HOSE ASSY RR BRK (ACE) art. 3304-743
По запросу
50
Cylinder, Master - Set - Rear (inc. 51-53) art. 3305-376
По запросу
51
SCREW FLAT 4*12 art. 3303-318
По запросу
52
Cover, Reservoir art. 3306-622
По запросу
53
DIAPHRAGM art. 3303-925
По запросу
54
SW ASSY RR STOP art. 3303-141
По запросу
55
BOLT L STEERING HANDLE art. 3304-017
По запросу
56
LEVER L STRG HANDLE art. 3305-388
По запросу
57
LEVER,PARKING BRAKE art. 3305-665
По запросу
58
STOPPER,PARKING BRAKE art. 3305-669
По запросу
59
SHAFT COMP CHANGE art. 3305-644
По запросу
60
BRACKET,PARKING BRAKE art. 3305-667
По запросу
61
SCREW art. 3305-668
По запросу
62
PIVOT,PARKING BRAKE art. 3305-666
По запросу
63
CABLE,PARKING BRAKE art. 3305-663
По запросу
64
BOLT,FLANGE 8*20 art. 3305-895
По запросу
65
CALIPER ASSY REAR (inc. 66) art. 3306-595
По запросу
66
BRAKE PAD ASSY art. 3305-882
По запросу
