модель 2012 года
- Модель DVX 300
- Код модели Оранжевый EU [A2012KSF2BEUK]

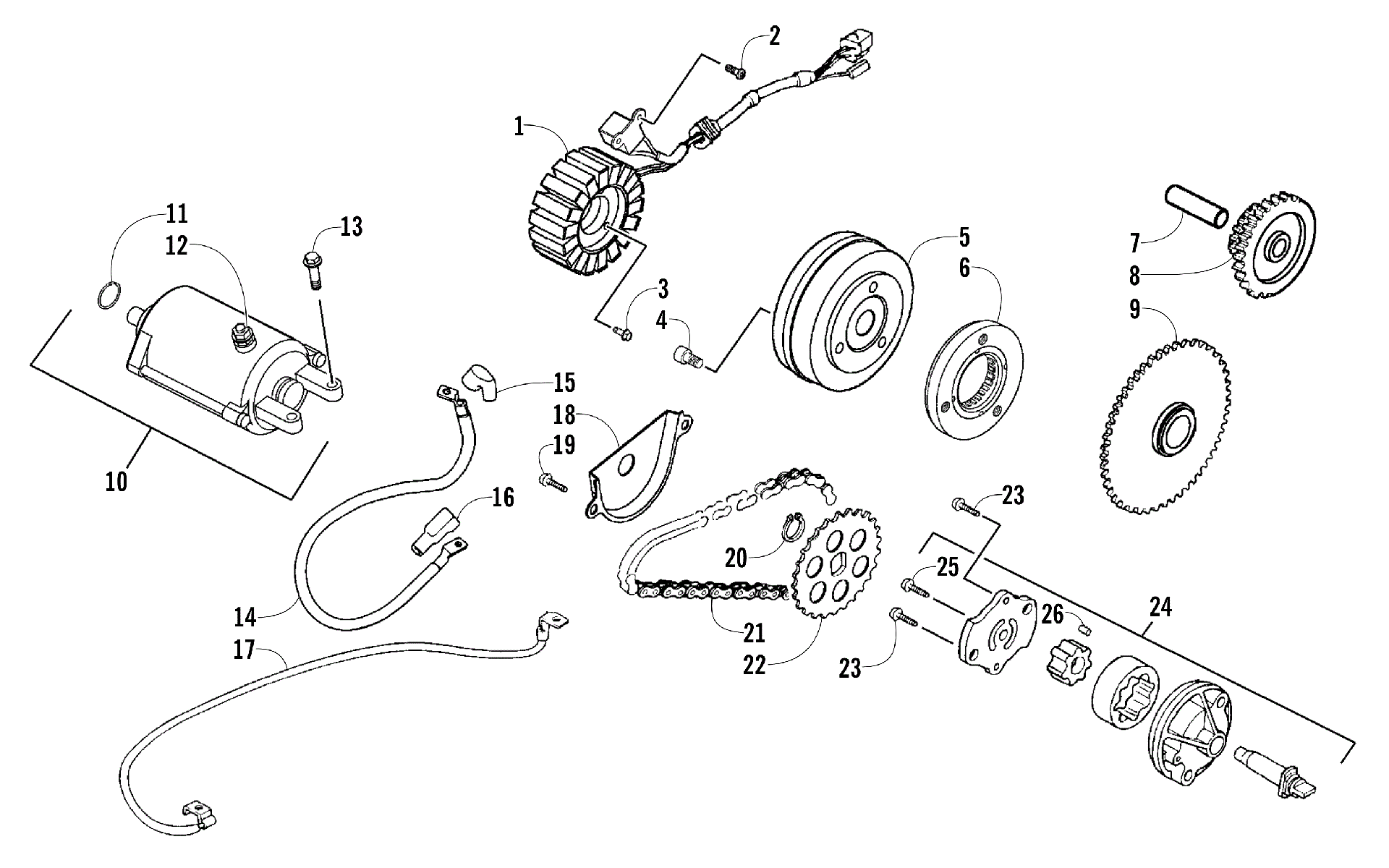

Схема стартера MOTOR, MAGNETO, AND OIL PUMP ASSEMBLY [96097] для Оранжевый EU [A2012KSF2BEUK]
Схема
Детали
![Стартер MOTOR, MAGNETO, AND OIL PUMP ASSEMBLY [96097]](/upload/schemas/633eb24ccfafe7.53297810.gif)
Номер
Наименование детали
Цена
1
STATOR COMP art. 3305-627
По запросу
2
SCREW PAN 5*16 art. 3304-118
По запросу
3
BOLT HEX 5*32 (RB 3307-225)(replaces 3304-111) art. 3307-225
По запросу
4
BOLT SOCKET 8*15 art. 3304-208
По запросу
5
FLYWHEEL COMP art. 3305-628
По запросу
6
ONE WAY CLUTCH art. 3305-412
По запросу
7
SHAFT STARTER REDUCTION GEAR art. 3305-629
По запросу
8
GEAR STARTER REDUCTION art. 3303-824
По запросу
9
GEAR COMP STARTING CLUTCH art. 3305-411
По запросу
10
MOTOR UNIT STARTER (inc. 11-12) art. 3304-274
По запросу
11
O-RING 24.4*3.1 art. 3304-104
По запросу
12
Nut, Washer art. 3304-011
По запросу
13
BOLT FLANGE SHF 6*22 art. 3304-002
По запросу
14
CABLE STARTER MOTOR (inc. 15-16) art. 3305-630
По запросу
15
BOOT,STARTING MOTOR TERMINAL art. 3305-251
По запросу
16
BOOT,STARTER SOLENOID art. 3305-252
По запросу
17
CABLE EARTH art. 3304-279
По запросу
18
SEPARATER OIL art. 3303-697
По запросу
19
BOLT FLANGE SH 6*12 art. 3303-381
По запросу
20
CIR EXTERNAL 10MM art. 3304-146
По запросу
21
CHAIN OIL PUMP art. 3305-631
По запросу
22
SPRKT OIL PUMP DRIVE art. 3303-688
По запросу
23
BOLT FLANGE SH 6*28 art. 3303-385
По запросу
24
PUMP ASSY OIL (inc. 25-26) art. 3303-687
По запросу
25
SCREW PAN 3*10 art. 3304-426
По запросу
26
PIN DOWEL 4*6.5 art. 3304-144
По запросу
