модель 2012 года
- Модель DVX 300
- Код модели Оранжевый EU [A2012KSF2BEUK]

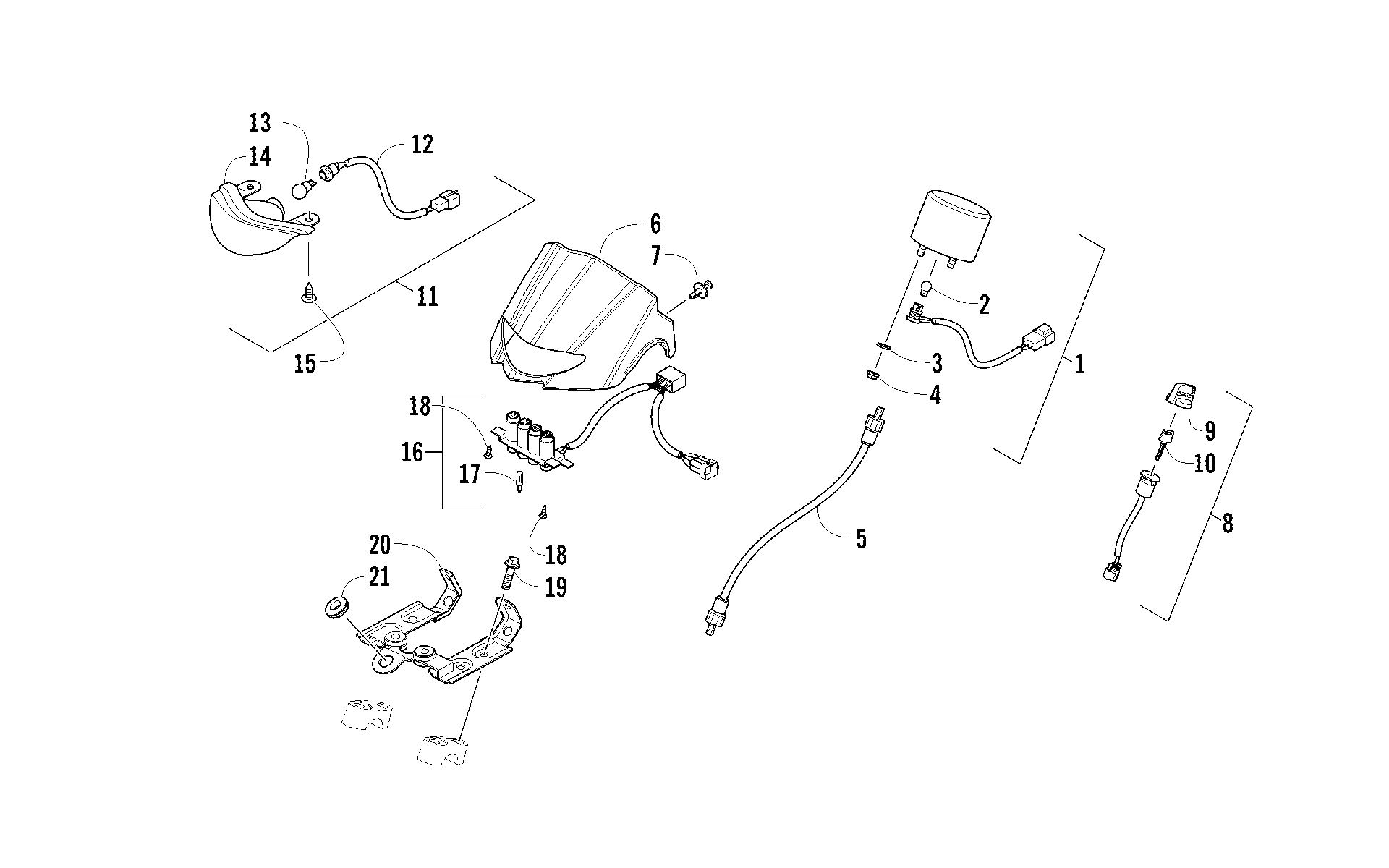

Схема iNSTRUMENT POD узел [96084] для Оранжевый EU [A2012KSF2BEUK]
Схема
Детали
![INSTRUMENT POD узел [96084]](/upload/schemas/633ea70761c623.18394108.gif)
Номер
Наименование детали
Цена
1
METER ASS’Y SPEED (ACE) (inc. 2) art. 3304-733
По запросу
2
BULB WEDGE BASE T65 art. 3305-370
По запросу
3
Washer art. 3304-734
По запросу
4
Nut, Flange art. 3304-654
По запросу
5
CABLE COMP SPDMT art. 3303-906
По запросу
6
COVER,HANDLE (ACE) art. 3304-712
По запросу
7
CLIP MUDGUARD art. 3303-592
По запросу
8
KEY SET (ACE) (inc. 9-10) art. 3304-771
По запросу
9
KEY COVER-ARCTIC CAT(replaces 3304-522) art. 3308-061
По запросу
10
KEY COMP(CUT LEFT SIDE) (RB 3307-105)(replaces 3304-521) art. 3307-105
По запросу
10
KEY COMP / TJ / R CUT art. 3307-104
По запросу
11
LIGHT ASS’Y FR POSITION (ACE) (inc. 12-14) art. 3304-740
По запросу
12
SOCKET COMP POSITION LIGHT(ACE) art. 3305-362
По запросу
13
BULB POSITION LIGHT 12V5W art. 3303-847
По запросу
14
LENS POSITION LIGHT art. 3305-361
По запросу
15
SCREW TAPPING 4*12 art. 3304-651
По запросу
16
PILOT LAMP COMP (inc. 17) art. 3304-285
По запросу
17
BULB WEDGE BASE T5 art. 3304-284
По запросу
18
SCREW TAPPING 5*16 (CIRCLE HEAD) art. 3304-650
По запросу
19
BOLT WASHER 8*35 art. 3305-400
По запросу
20
STAY,HANDLE COVER (ACE) art. 3304-727
По запросу
21
RUBBER TAIL LIGHT art. 3303-239
По запросу
