модель 2009 года
- Модель TRX700XX
- Код модели TRX700XX 3A

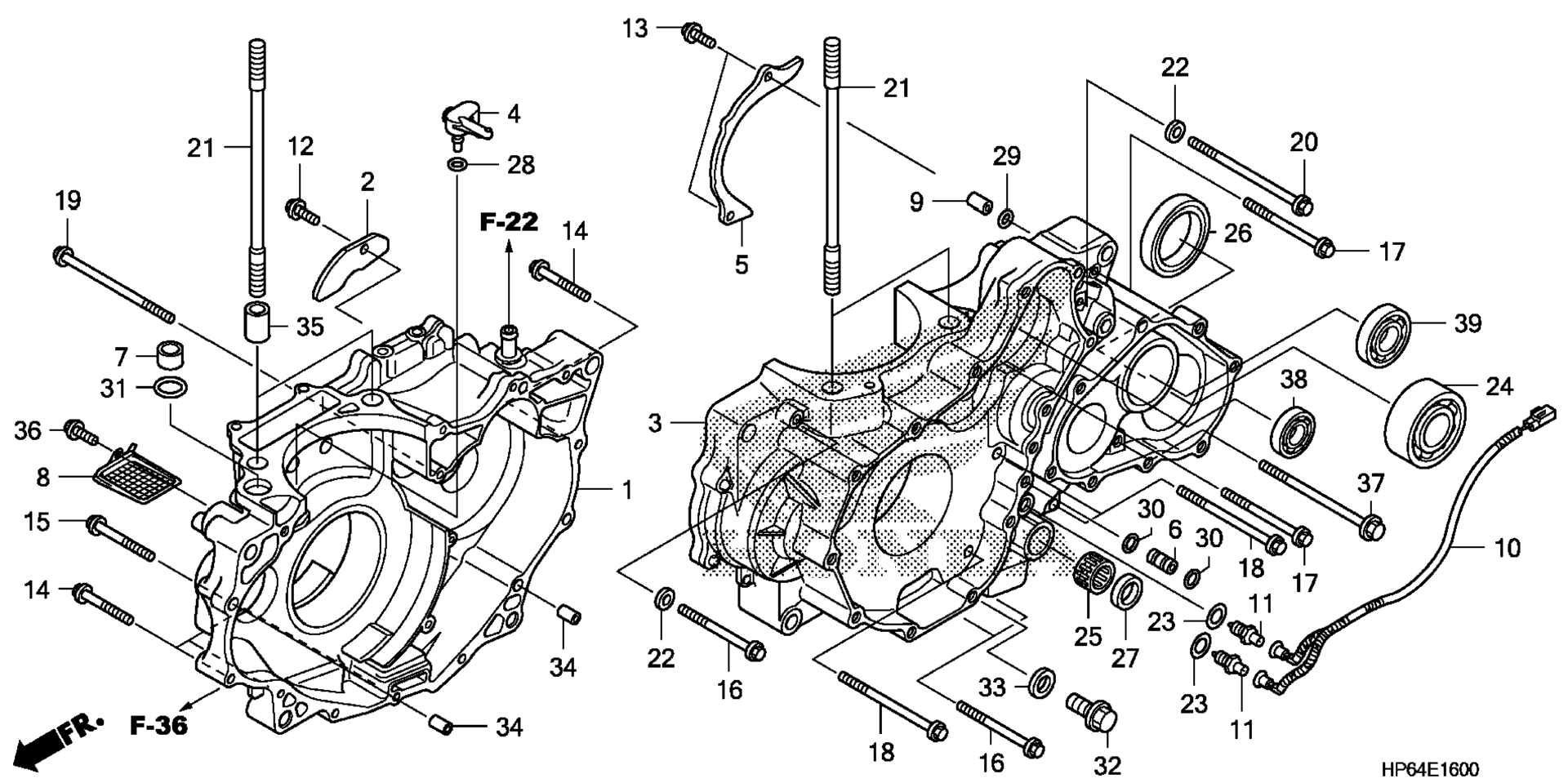

Схема картера для TRX700XX 3A
Схема
Детали
Номер
Наименование детали
Цена
1
Правая половина картера Honda TRX 700 art. 11100-HP6-A00
По запросу
2
PLATE, BREATHER art. 11160-HP6-A00
По запросу
3
Левая половина картера Honda TRX 700 art. 11200-HP6-A00
По запросу
4
JET, PISTON art. 11210-HP6-A00
По запросу
5
PLATE, DRIVE CHAIN GUIDE art. 11365-HP6-A00
По запросу
6
COLLAR, ALTERNATOR COVER art. 11642-MBT-F20
По запросу
7
COLLAR, OIL PASSAGE (18MM) art. 15326-KT7-000
По запросу
8
SCREEN, OIL FILTER art. 15421-HP6-A01
По запросу
9
ORIFICE (2.0MM) art. 15515-KT7-000
По запросу
10
SUB-HARNESS, ENGINE art. 32103-HP6-A00
По запросу
11
SWITCH ASSY., NEUTRAL (TOYO) art. 35600-HA0-003
По запросу
12
BOLT, FLANGE (6X14) (NSHF) art. 90004-GHB-620
По запросу
13
BOLT, FLANGE (6X16) (NSHF) art. 90004-GHB-630
По запросу
14
Болт Honda art. 90004-GHB-710
По запросу
15
BOLT, FLANGE (6X50) (NSHF) art. 90004-GHB-730
По запросу
16
Болт Honda art. 90004-GHB-740
По запросу
17
BOLT, FLANGE (6X65) (NSHF) art. 90004-GHB-760
По запросу
18
Болт Honda art. 90004-GHB-800
По запросу
19
BOLT, FLANGE (6X95) (NSHF) art. 90004-GHB-820
По запросу
20
BOLT, FLANGE (6X100) (NSHF) art. 90004-GHB-830
По запросу
21
BOLT, STUD (12X181) art. 90031-HP6-A00
По запросу
22
WASHER, SEALING (6MM) art. 90441-706-000
По запросу
23
Шайба-прокладка Honda art. 90545-300-000
от 368 ₽
24
BEARING, BALL (5206) (TOYO) art. 91012-MG7-003
По запросу
25
BEARING, NEEDLE (14X20X12) art. 91101-KG8-003
По запросу
26
OIL SEAL (31X42X7) (NOK) art. 91201-HP6-A01
По запросу
27
OIL SEAL (14X22X5) art. 91203-KK3-830
По запросу
28
O-RING (4.8X1.3) art. 91301-HP6-A00
По запросу
29
O-RING (8X1.7) (ARAI) art. 91306-HB3-003
По запросу
30
O-RING (6X2) (NOK) art. 91307-ML7-004
По запросу
31
O-RING (17X3) (ARAI) art. 91312-KE8-003
По запросу
32
BOLT, DRAIN PLUG (12MM) art. 92800-12000
По запросу
33
Кольцо 12MM Honda art. 94109-12000
По запросу
34
Палец 8X14 Honda art. 94301-08140
от 221 ₽
35
PIN, DOWEL (14X20) art. 94301-14200
По запросу
36
BOLT, FLANGE (6X14) art. 95701-06014-00
По запросу
37
BOLT, FLANGE (8X95) art. 95701-08095-00
По запросу
38
BEARING, RADIAL BALL (6000) art. 96100-60000-00
По запросу
39
BEARING, RADIAL BALL (6005) art. 96100-60050-00
По запросу
