модель 2009 года
- Модель TRX700XX
- Код модели TRX700XX 3A

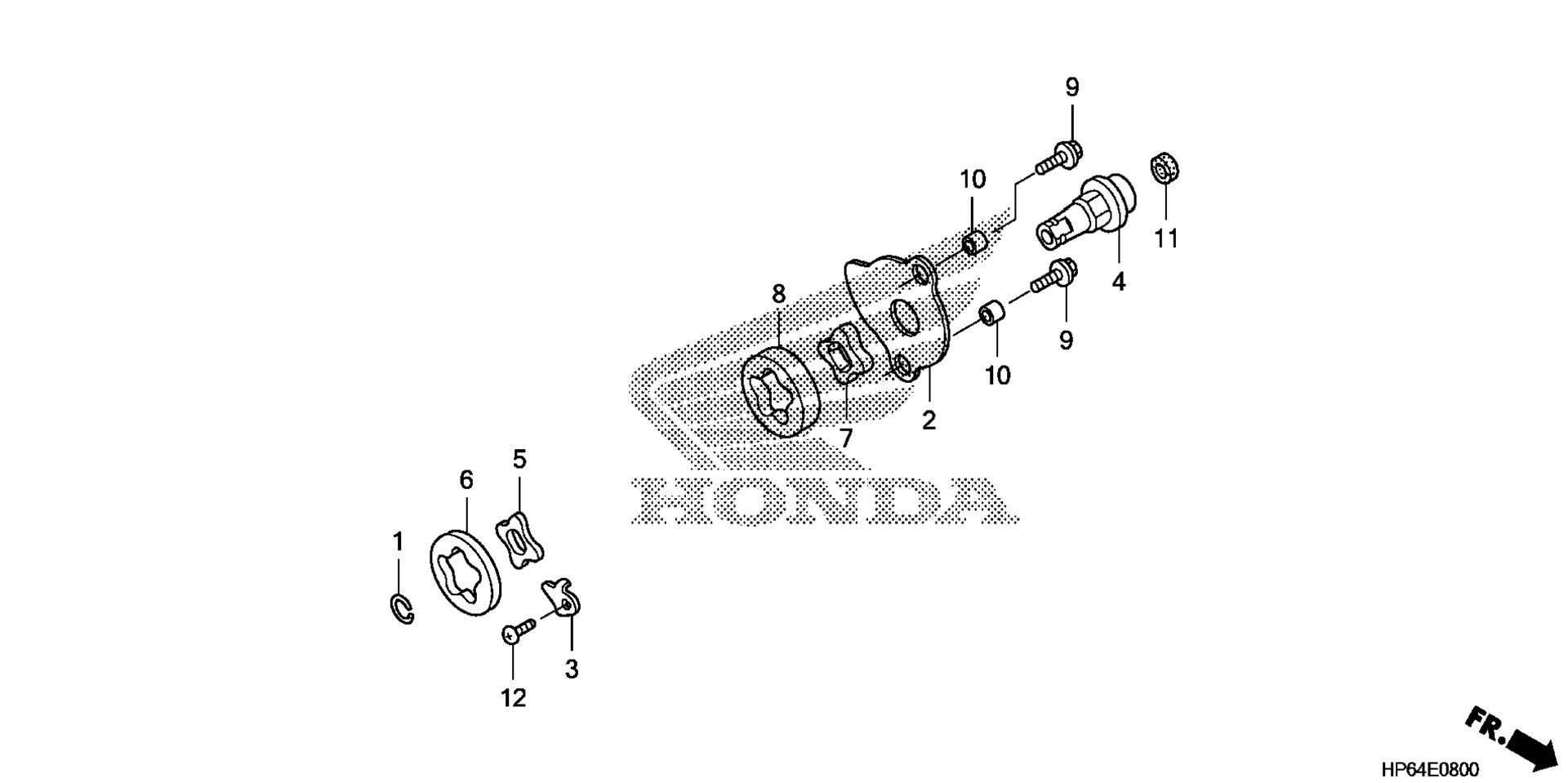

Схема масляного насоса для TRX700XX 3A
Схема
Детали
Номер
Наименование детали
Цена
1
CLIP, VALVE GUIDE art. 12211-250-310
По запросу
2
PLATE, OIL PUMP art. 15102-HP6-A00
По запросу
3
PLATE A, OIL PUMP art. 15103-MBN-670
По запросу
4
SHAFT, OIL PUMP art. 15111-HP6-A00
По запросу
5
ROTOR A, OIL PUMP (INNER) art. 15115-HP6-A01
По запросу
6
ROTOR A, OIL PUMP (OUTER) art. 15116-HP6-A01
По запросу
7
ROTOR B, OIL PUMP (INNER) art. 15121-HP6-A01
По запросу
8
ROTOR, OIL PUMP (OUTER) art. 15133-HP6-A01
По запросу
9
BOLT, FLANGE (6X20) (NSHF) art. 90004-GHB-650
По запросу
10
PIN, DOWEL (8X8) art. 90702-MB0-000
По запросу
11
OIL SEAL (6X11X4) (ARAI) art. 91231-891-003
По запросу
12
SCREW, PAN (4X8) art. 93500-04008-0A
По запросу
