модель 2009 года
- Модель TRX700XX
- Код модели TRX700XX 3A

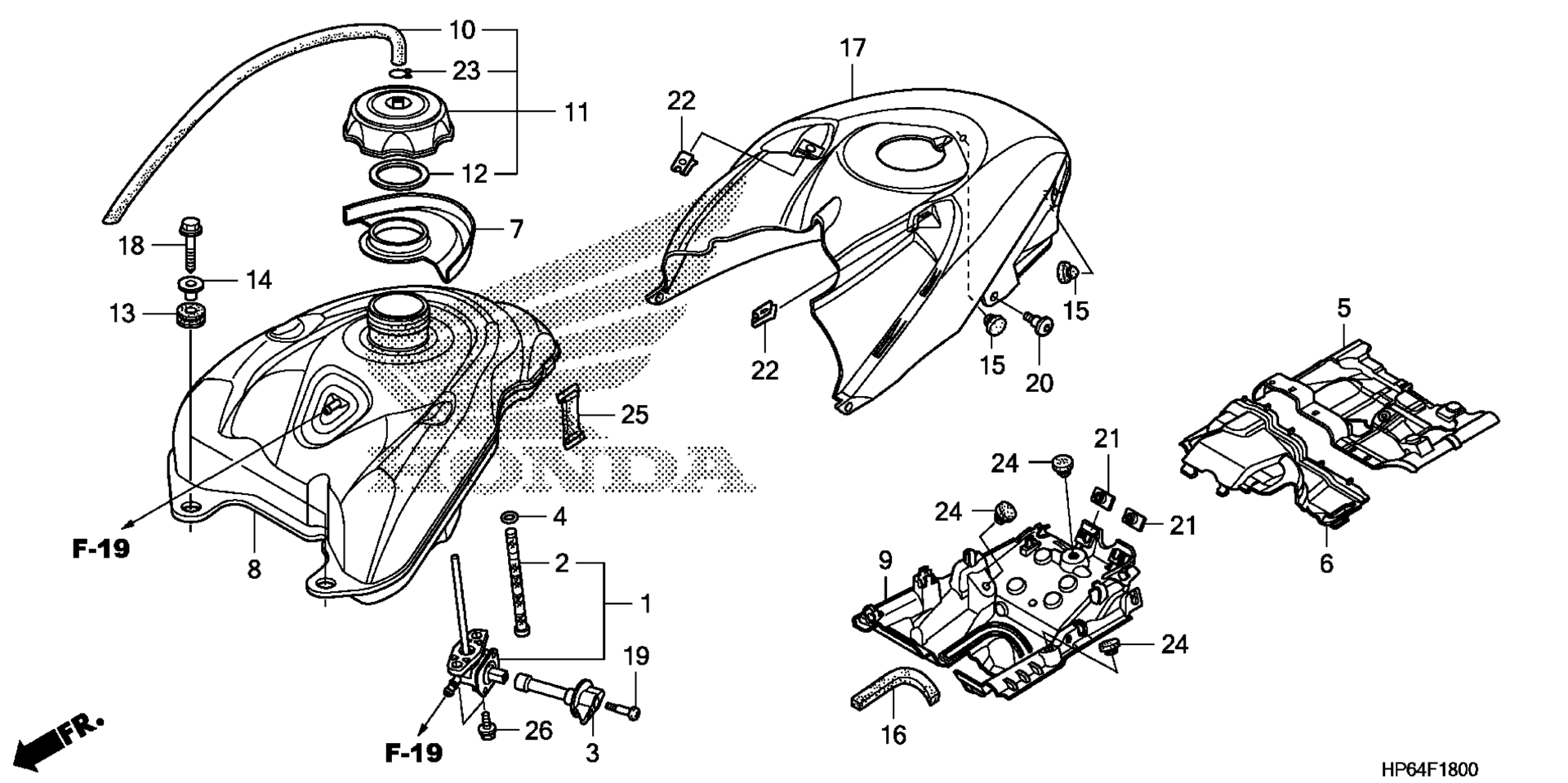

Схема топливного бака для TRX700XX 3A
Схема
Детали
Номер
Наименование детали
Цена
1
PETCOCK ASSY. art. 16950-HP6-A01
По запросу
2
SCREEN SET, FUEL STRAINER art. 16952-HP6-A01
По запросу
3
LEVER, PETCOCK art. 16963-HP6-A00
По запросу
4
O-RING (11.8X3.55) art. 16997-467-000
По запросу
5
COVER, BATTERY art. 17260-HP6-A00
По запросу
6
COVER, THROTTLE BODY art. 17261-HP6-A00
По запросу
7
TRAY, FUEL TANK art. 17507-HP6-A00
По запросу
8
TANK, FUEL art. 17510-HP6-A00
По запросу
9
PROTECTOR, TANK HEAT (LOWER) art. 17515-HP6-A00
По запросу
10
TUBE, FUEL CAP BREATHER art. 17521-HN1-000
По запросу
11
CAP ASSY., FUEL TANK art. 17620-HN1-000
По запросу
12
Прокладка крышки топливного бака Honda art. 17624-KT1-781
от 987 ₽
13
RUBBER, MUFFLER art. 18334-KA3-830
По запросу
14
COLLAR, RADIATOR MOUNTING art. 19052-MGH-640
По запросу
15
RUBBER B, SEAT STOPPER art. 77215-GC2-000
По запросу
16
SEAL, FUEL TANK art. 83155-HP6-A00
По запросу
17
COVER, FUEL TANK *NHA79MR* (CHAOS BLACK METALLIC-R) art. 83700-HP6-A00ZA
По запросу
18
BOLT, SPECIAL (6X32) art. 90101-HM8-000
По запросу
19
SCREW, L. HANDLEBAR LEVER PIVOT art. 90116-GF8-000
По запросу
20
SCREW, PAN (6X14) art. 90138-MCA-000
По запросу
21
NUT, SPECIAL (6X7) art. 90303-HA0-680
По запросу
22
NUT, SPRING (6MM) art. 90320-747-000
По запросу
23
CLIP, TUBE (C9) art. 95002-50000
По запросу
24
RUBBER C, STAND STOPPER art. 95011-63000
По запросу
25
BAND A, BATTERY art. 95012-11001
По запросу
26
BOLT, FLANGE (6X14) art. 96001-06014-00
По запросу
