модель 2009 года
- Модель TRX700XX
- Код модели TRX700XX 3A

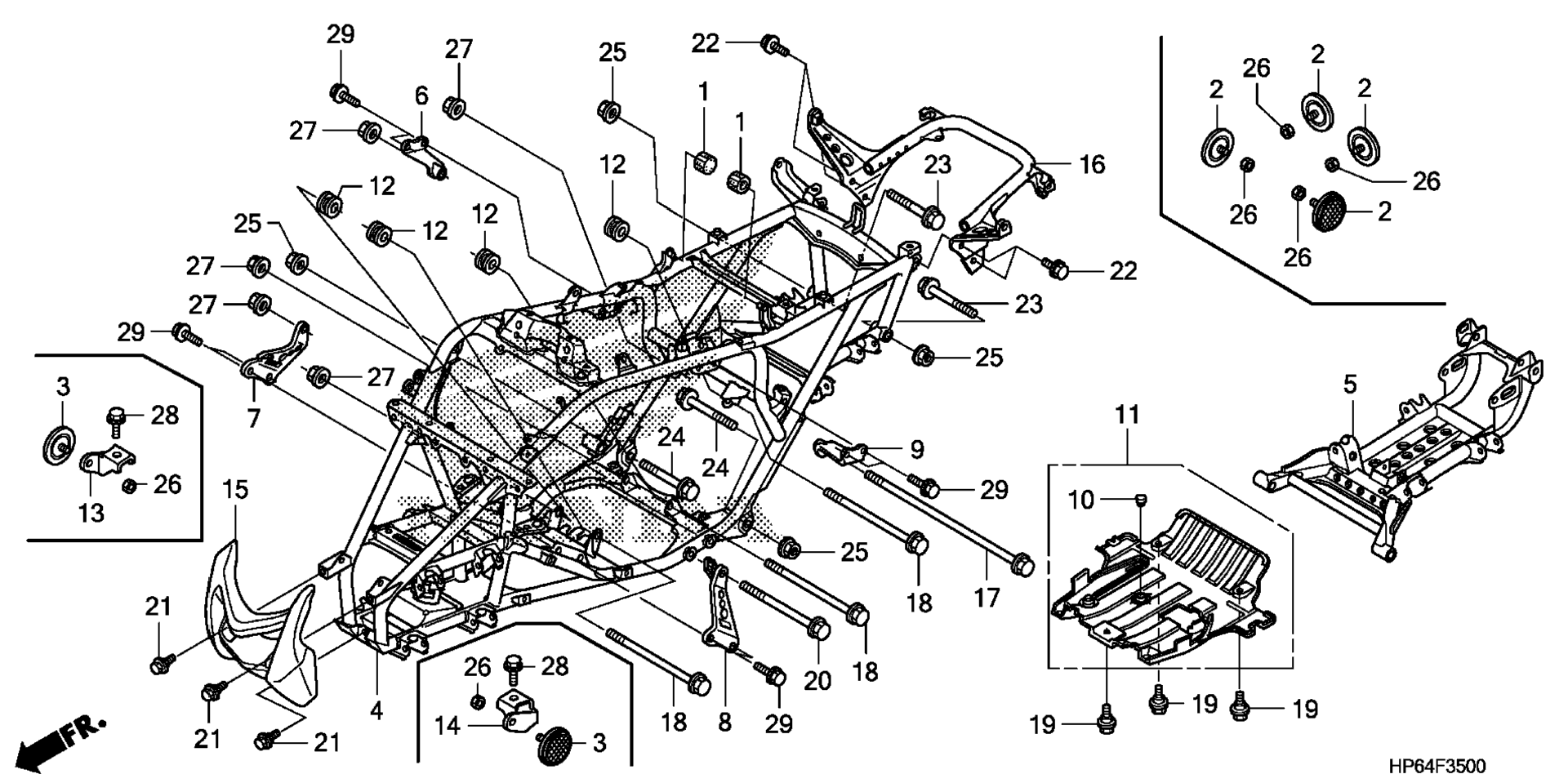

Схема рамы для TRX700XX 3A
Схема
Детали
Номер
Наименование детали
Цена
1
CUSHION, FR. FUEL TANK art. 17611-HA5-000
По запросу
4
FRAME *NHA86M* (MAT BALLISTIC BLACK) art. 50100-HP6-A01ZA
По запросу
4
FRAME *NHA86M* (MAT BALLISTIC BLACK) art. 50100-HP6-A00ZA
По запросу
5
FRAME, RR. *NHA86M* (MAT BALLISTIC BLACK) art. 50200-HP6-A00ZA
По запросу
6
PLATE, R. HEAD HANGER art. 50351-HP6-A20
По запросу
7
PLATE, R. FR. ENGINE HANGER art. 50352-HP6-A10
По запросу
8
PLATE, L. FR. ENGINE HANGER art. 50353-HP6-A10
По запросу
9
PLATE, L. HEAD HANGER art. 50354-HP6-A20
По запросу
10
RUBBER B, STOPPER art. 50354-428-000
По запросу
11
GUARD, ENGINE art. 50360-HP6-A00
По запросу
12
COLLAR, FR. ENGINE HANGER art. 50532-HP6-A00
По запросу
15
PIPE, FR. CARRY *NH1* (BLACK) art. 81150-HP6-A00ZA
По запросу
16
PIPE, RR. CARRIER *NHA86M* (MAT BALLISTIC BLACK) art. 81200-HP6-A01ZA
По запросу
17
BOLT, FLANGE (10X213) art. 90102-HP6-A00
По запросу
18
BOLT, FLANGE (10X116) art. 90109-HP6-A00
По запросу
19
BOLT, FLANGE (6MM) art. 90111-162-000
По запросу
20
BOLT, FLANGE (10X93) art. 90112-HP6-A00
По запросу
21
BOLT, FLANGE (8X19) art. 90119-HP6-A00
По запросу
22
BOLT, FLANGE (8X18) art. 90123-KZ4-J40
По запросу
23
BOLT, FLANGE (12X58) art. 90155-HP6-A00
По запросу
24
BOLT, FLANGE (12X66) art. 90156-HC0-000
По запросу
25
NUT, SELF-LOCK (12MM) art. 90305-HP6-A00
По запросу
27
Гайка 10мм Honda art. 94050-10000
По запросу
29
BOLT, FLANGE (8X18) art. 96300-08018-00
По запросу
