модель 2009 года
- Модель TRX700XX
- Код модели TRX700XX 3A

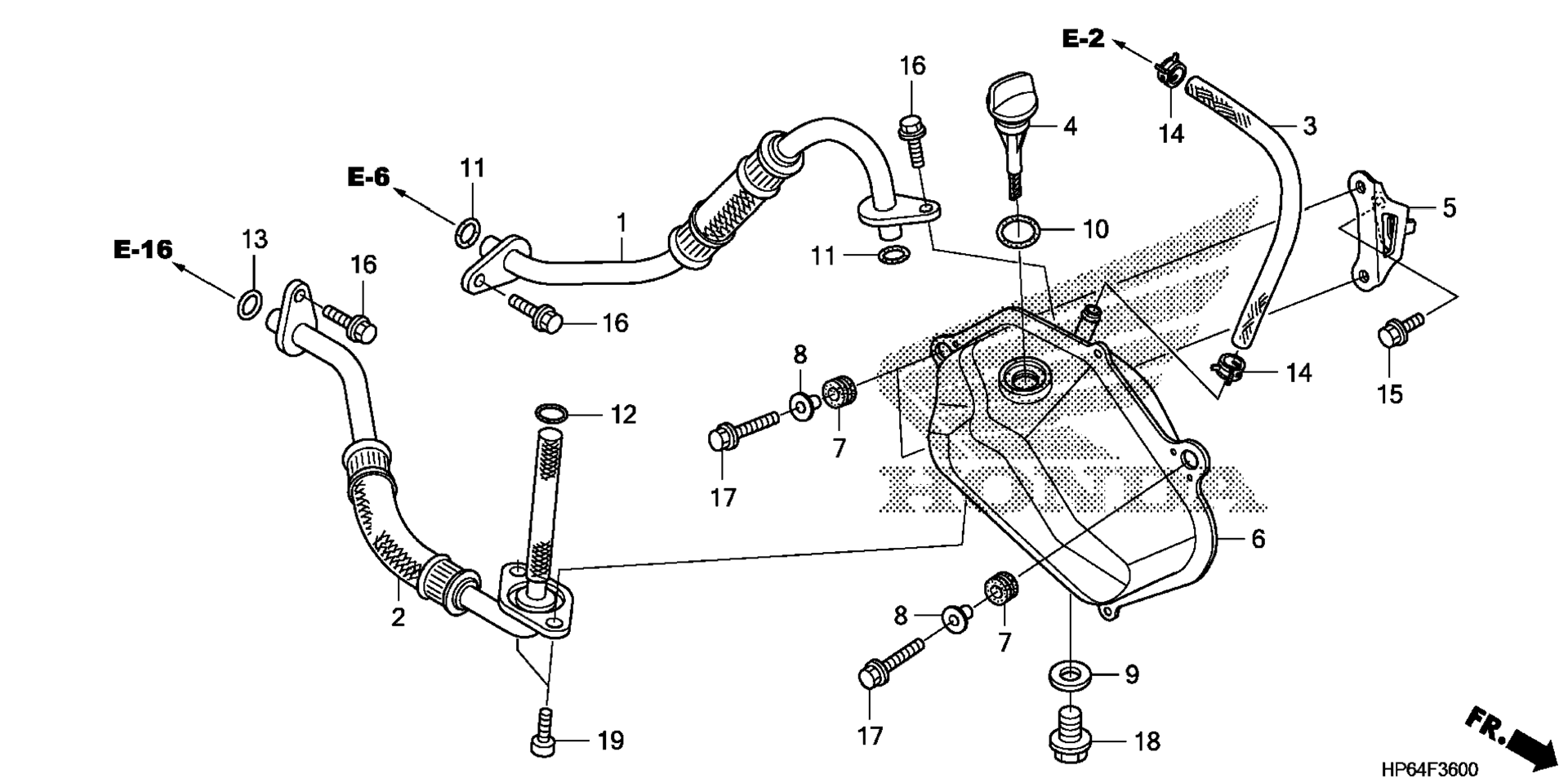

Схема масляного бака для TRX700XX 3A
Схема
Детали
Номер
Наименование детали
Цена
1
HOSE A, OIL art. 15510-HP6-A00
По запросу
2
HOSE B, OIL art. 15520-HP6-A00
По запросу
3
TUBE, OIL TANK BREATHER art. 15572-HP6-A00
По запросу
4
DIPSTICK, OIL art. 15651-HP6-A00
По запросу
5
STAY, OIL TANK art. 15805-HP6-A00
По запросу
6
TANK, OIL art. 15810-HP6-A01
По запросу
7
Втулка резиновая Honda art. 19051-KA3-830
По запросу
8
COLLAR, RADIATOR MOUNTING art. 19052-MGH-640
По запросу
9
WASHER, SEALING (10MM) art. 90441-425-000
По запросу
10
O-RING (18X3) (ARAI) art. 91302-KE8-003
По запросу
11
O-RING (13X3.0) art. 91302-MB6-830
По запросу
12
Кольцо Honda 15X2.5 art. 91302-377-000
По запросу
13
O-RING (9.6X2.6) (ARAI) art. 91309-ML7-003
По запросу
13
O-RING (9.5X3) art. 91305-639-000
По запросу
14
CLAMP, TUBE (D12.5) art. 95002-41250-00
По запросу
15
BOLT, FLANGE (6X14) art. 95701-06014-00
По запросу
16
BOLT, FLANGE (6X18) art. 95701-06018-00
По запросу
17
BOLT, FLANGE (6X25) art. 95701-06025-00
По запросу
18
BOLT, FLANGE (10X16) art. 95701-10016-00
По запросу
19
BOLT, SOCKET (6X18) art. 96600-06018-00
По запросу
