модель 2009 года
- Модель TRX700XX
- Код модели TRX700XX 3A

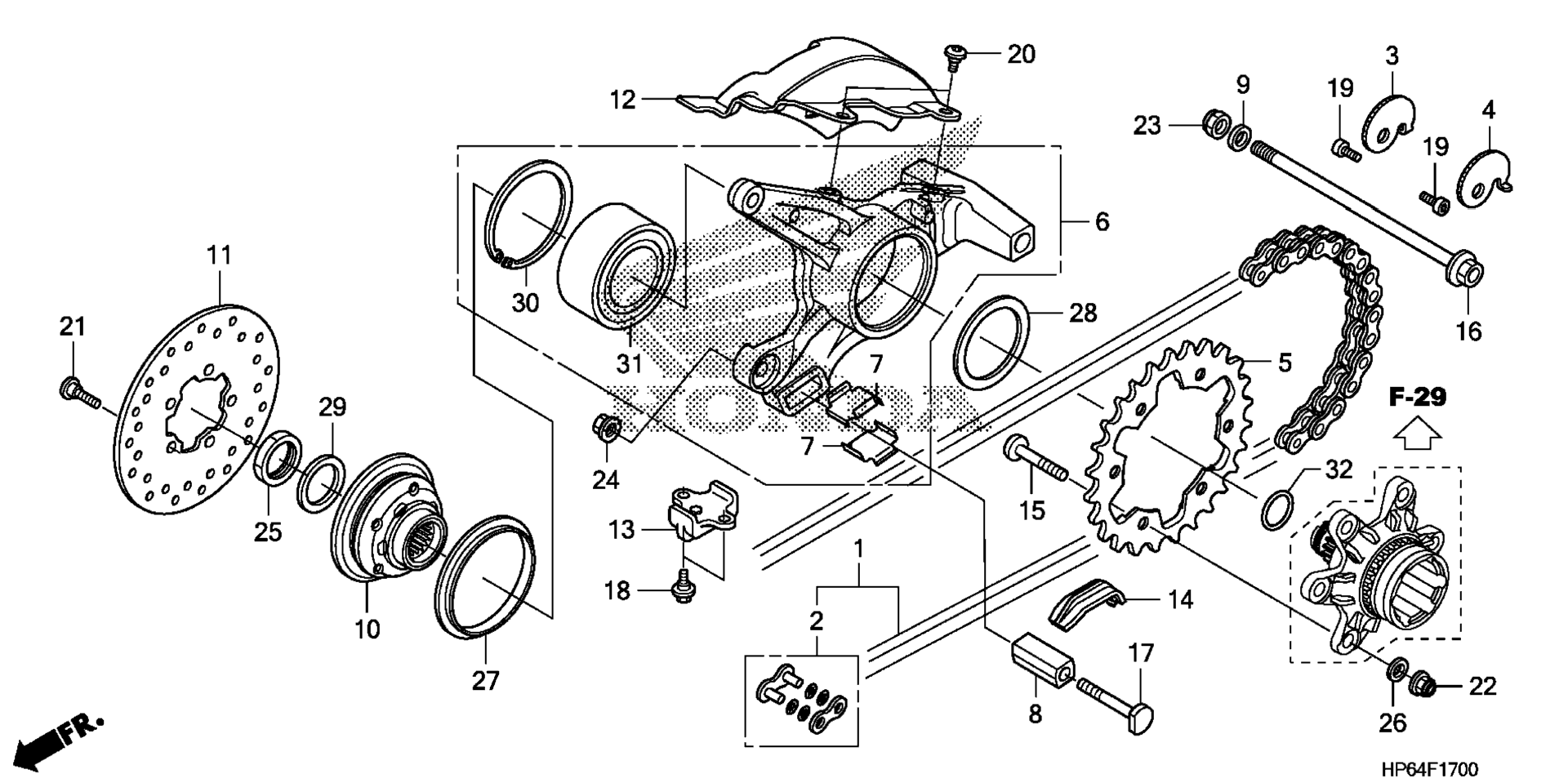

Схема привода CHAIN для TRX700XX 3A
Схема
Детали
Номер
Наименование детали
Цена
1
CHAIN, DRIVE (RK520KZO-80L) (RK EXCEL) art. 40540-HP6-A02
По запросу
2
MASTER LINK (RK EXCEL) art. 40535-HP6-A02
По запросу
2
MASTER LINK (DAIDO) art. 40531-HP6-A01
По запросу
3
ADJUSTER, R. CHAIN art. 40544-HP6-A00
По запросу
4
ADJUSTER, L. CHAIN art. 40545-HP6-A00
По запросу
5
SPROCKET, FINAL DRIVEN (37T) art. 41201-HP6-A01
По запросу
6
CASE ASSY., RR. FINAL art. 41300-HP6-A00
По запросу
7
PLATE, FINAL COLLAR art. 41303-HP6-A00
По запросу
8
COLLAR, RR. FINAL art. 41363-HP6-A00
По запросу
9
COLLAR, RR. FINAL SIDE art. 41364-HP6-A00
По запросу
10
FLANGE, BRAKE DISK art. 43120-HP6-A00
По запросу
11
DISK, RR. BRAKE art. 43251-HP6-A01
По запросу
12
COVER, RR. DISK (UPPER) art. 43331-HP6-A00
По запросу
13
SLIDER, CHAIN art. 50380-HP6-A00
По запросу
14
RUBBER, RR. FRAME art. 50381-HP6-A00
По запросу
15
BOLT, SPROCKET FIXING (10X34) art. 90101-HP6-A00
По запросу
16
BOLT, FLANGE (16X194) art. 90105-HP6-A00
По запросу
17
BOLT (10X61) art. 90106-HP6-A00
По запросу
18
BOLT, FLANGE (6MM) art. 90111-162-000
По запросу
19
BOLT, SOCKET (8X14) art. 90113-HP6-A00
По запросу
20
BOLT, SOCKET (6X15) art. 90114-HP0-A00
По запросу
21
BOLT, DISK (8X24) art. 90116-HP6-A00
По запросу
22
NUT, AXLE (10MM) art. 90304-GA6-003
По запросу
23
NUT, U (16MM) art. 90305-GW2-711
По запросу
24
Гайка Honda art. 90305-HC0-770
от 578 ₽
25
NUT, LOCK (34MM) art. 90311-HE0-000
По запросу
26
WASHER (10MM) art. 90465-MM9-000
По запросу
27
WASHER, RR. FINAL (INNER) art. 90501-HP6-A00
По запросу
28
WASHER, DRIVESHAFT art. 90502-HP6-A00
По запросу
29
WASHER, RR. FINAL (OUTER) art. 90503-HP6-A00
По запросу
30
CIRCLIP (INNER) (97) art. 90652-HP6-A00
По запросу
31
BEARING, ANGULAR BALL (70X95X40) (NTN) art. 91052-HP6-A01
По запросу
32
O-RING (33.5X2.2) (ARAI) art. 91351-HP6-A01
По запросу
