модель 2009 года
- Модель TRX700XX
- Код модели TRX700XX 3A

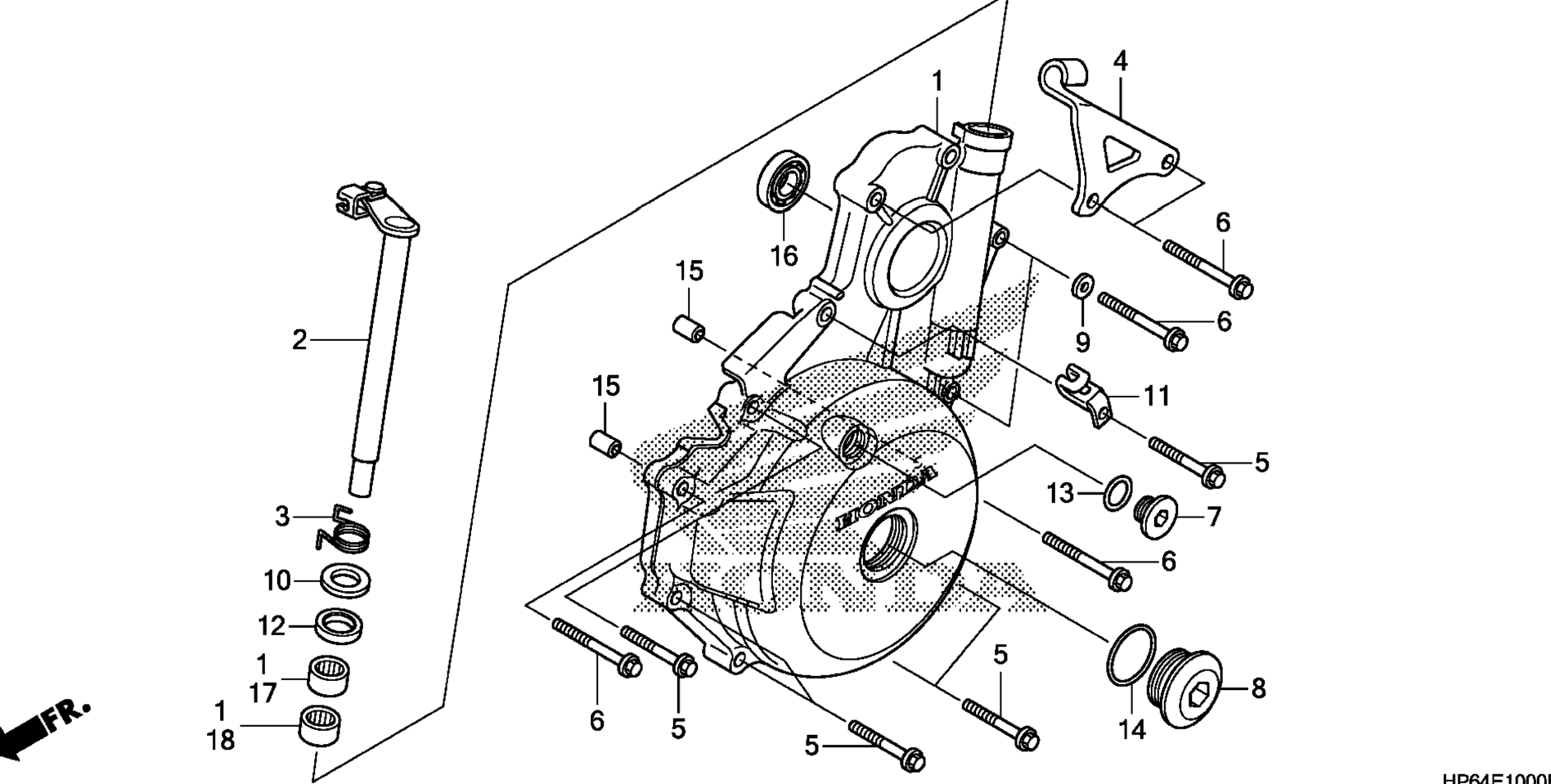

Схема Left Crankcase крышки для TRX700XX 3A
Схема
Детали
Номер
Наименование детали
Цена
1
COVER, L. CRANKCASE art. 11340-HP6-A20
По запросу
2
LIFTER, CLUTCH art. 22810-HP6-A00
По запросу
3
SPRING, CLUTCH LEVER art. 22815-HP6-A00
По запросу
4
RECEIVER, CLUTCH CABLE art. 22821-HP6-A20
По запросу
5
BOLT, FLANGE (6X32) (NSHF) art. 90004-GHB-690
По запросу
6
Болт Honda art. 90004-GHB-710
По запросу
7
CAP (14MM) art. 90084-MN8-010
По запросу
8
CAP art. 90087-KT7-000
По запросу
9
WASHER, SEALING (6MM) art. 90441-706-000
По запросу
10
WASHER, BRAKE ARM art. 90525-GC4-700
По запросу
11
CLIP (4X50) art. 90601-KJ9-000
По запросу
12
OIL SEAL (12X20X5) (ARAI) art. 91205-KF0-003
По запросу
13
Кольцо 913.8X2.5 Honda 1303-377-000 art. 91303-377-000
По запросу
14
O-RING (29.7X2.4) (NOK) art. 91356-425-005
По запросу
15
Палец 8X14 Honda art. 94301-08140
от 221 ₽
16
BEARING, RADIAL BALL (6000) art. 96100-60000-00
По запросу
17
BEARING, NEEDLE (12X18X12) art. 91001-GG2-003
По запросу
18
BEARING, NEEDLE (12X16X10) art. 91101-PZ9-000
По запросу
