модель 2012 года
- Модель Quadsport Z400/ LTZ400
- Код модели LT-Z400L2

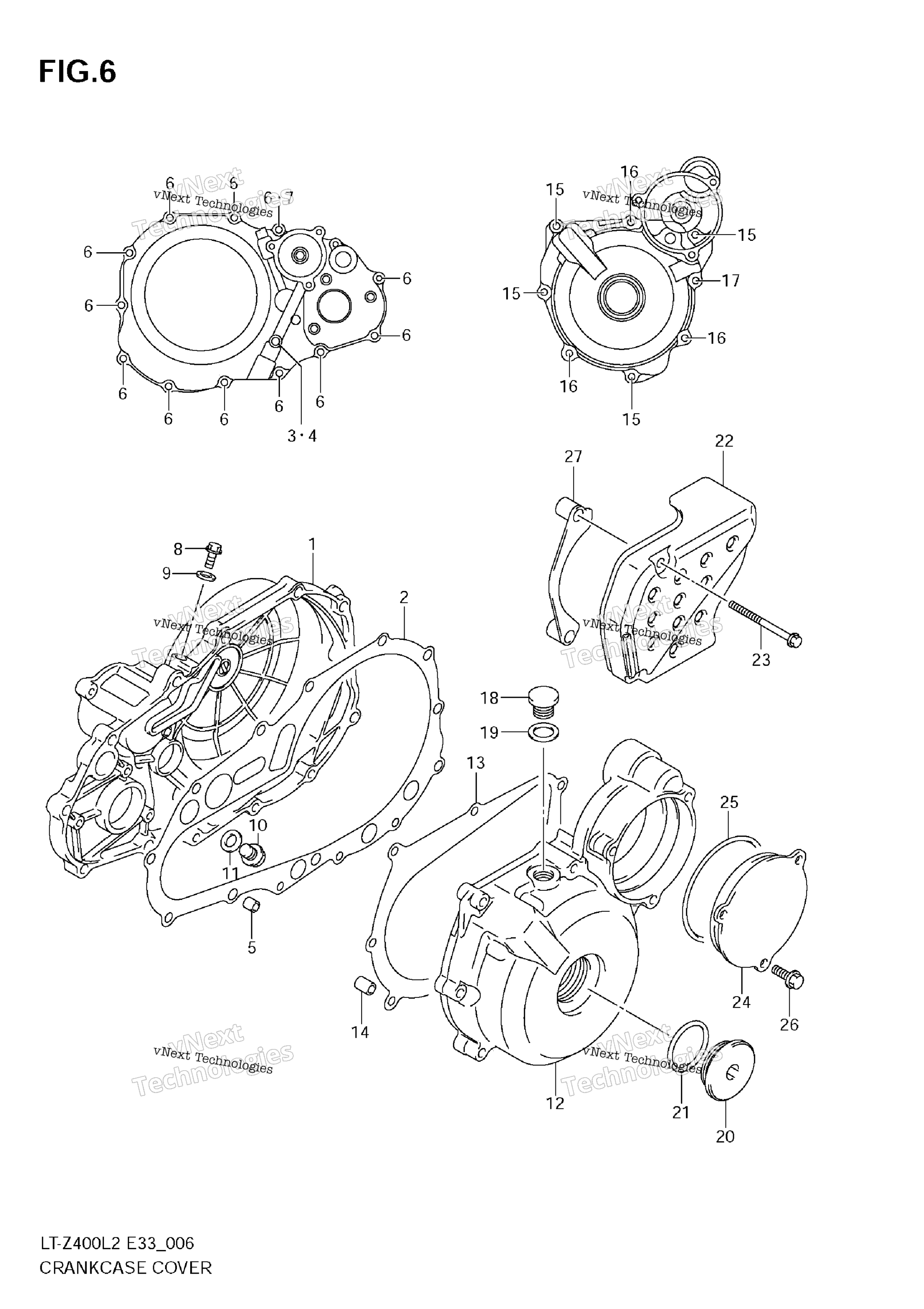

Схема крышки картера для LT-Z400L2
Схема
Детали
Номер
Наименование детали
Цена
1
COVER, CLUTCH art. 11341-07G30-000
По запросу
2
GASKET, CLUTCH COVER art. 11482-07G10-000
По запросу
3
BOLT (8X16) art. 09106-08140-000
По запросу
4
GASKET (8.2X14X1) art. 09168-08016-000
По запросу
5
Штифт Suzuki art. 04211-09149-000
По запросу
6
BOLT art. 01547-0630A-000
По запросу
7
GASKET (5.8X13X1.2) art. 09168-06023-000
По запросу
8
Болт Suzuki art. 01547-0612A-000
По запросу
9
GASKET (5.8X13X1.2) art. 09168-06023-000
По запросу
10
Болт масляной магистрали Suzuki art. 09247-12006-000
от 368 ₽
11
Прокладка Suzuki art. 09168-12002-000
от 269 ₽
12
COVER, MAGNETO art. 11351-07G20-000
По запросу
13
GASKET, MAGNETO COVER art. 11483-07G10-000
По запросу
14
Штифт Suzuki art. 04211-09149-000
По запросу
15
BOLT art. 01547-0630A-000
По запросу
16
BOLT art. 01547-0640A-000
По запросу
17
BOLT art. 01547-0650A-000
По запросу
18
PLUG art. 09247-14026-000
По запросу
19
GASKET (13.8X18.8X4.8) art. 09168-14002-000
По запросу
20
PLUG (SILVER) art. 09259-36016-20H
По запросу
21
Кольцо резиновое Suzuki 09280-33004 art. 09280-33004-000
от 473 ₽
22
COVER, ENGINE SPROCKET art. 11360-07G10-000
По запросу
23
BOLT art. 01547-0660A-000
По запросу
24
COVER, STARTER IDLE GEAR art. 11352-29F50-000
По запросу
25
O RING (D:2.6,ID:67.1) art. 09280-71008-000
По запросу
26
BOLT art. 01547-0616A-000
По запросу
27
PLATE, CHAIN GUIDE art. 27640-07G00-000
По запросу
