модель 2012 года
- Модель Quadsport Z400/ LTZ400
- Код модели LT-Z400L2

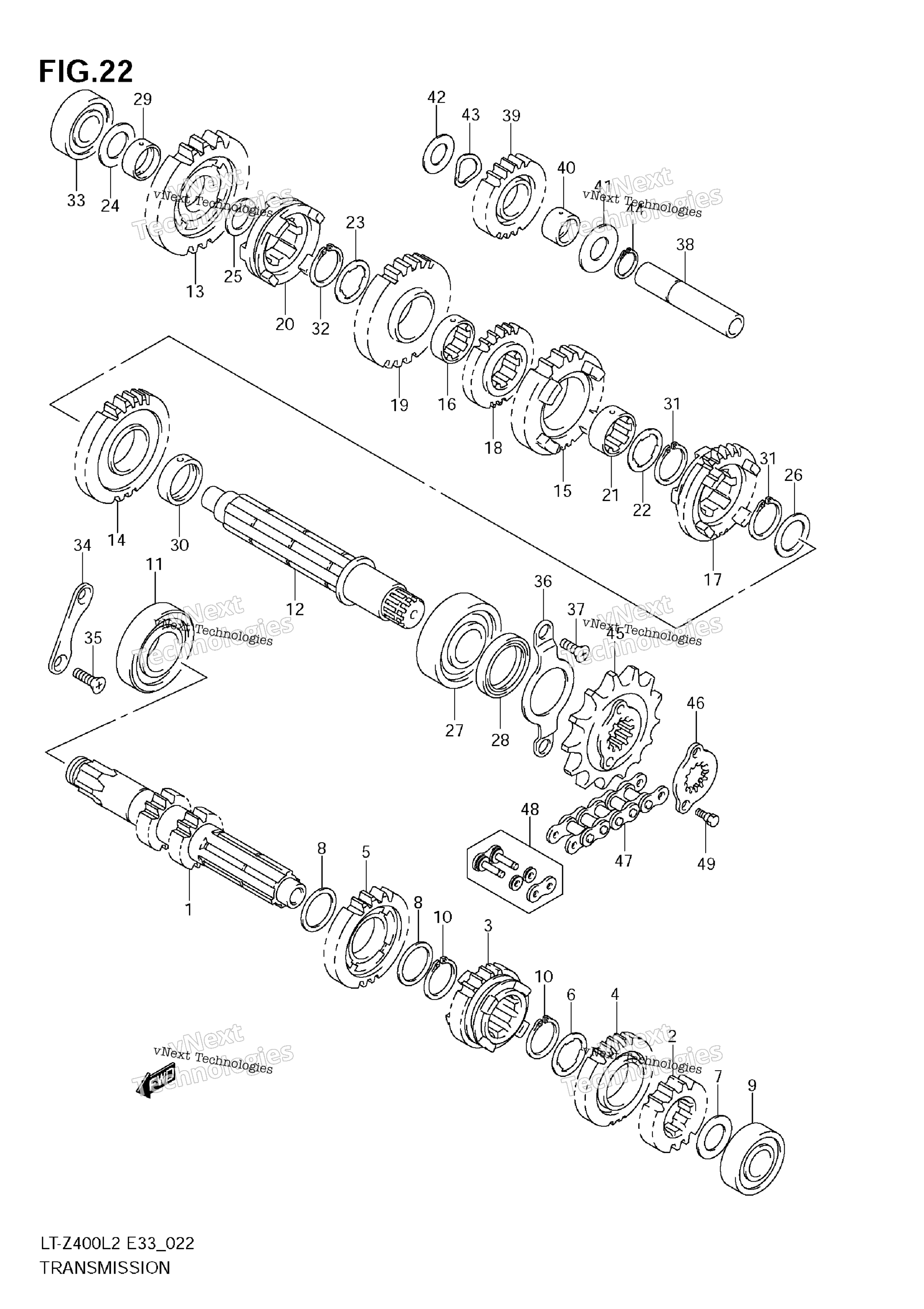

Схема трансмиссии для LT-Z400L2
Схема
Детали
Номер
Наименование детали
Цена
1
SHAFT, COUNTER NT:13 art. 24120-07G00-000
По запросу
2
GEAR, 2ND DRIVE NT:18 art. 24221-33H00-000
По запросу
3
GEAR, 3RD DRIVE NT:21 art. 24231-33H10-000
По запросу
4
GEAR, 4TH DRIVE NT:23 art. 24241-33H00-000
По запросу
5
GEAR, 5TH DRIVE NT:26 art. 24251-33H00-000
По запросу
6
LOCK WASHER art. 09167-25012-000
По запросу
7
Шайба 17х30х1,0 Suzuki 09181-17223 art. 09181-17223-000
По запросу
8
SHIM (25X32X1) art. 09181-25139-000
По запросу
9
BEARING (17X40X12) LH art. 09262-17027-000
По запросу
10
CIRCLIP art. 09380-25003-000
По запросу
11
BEARING (25X52X15) RH art. 09262-25122-000
По запросу
12
DRIVE SHAFT art. 24130-07G00-000
По запросу
13
GEAR, 1ST DRIVEN NT:33 art. 24311-07G00-000
По запросу
14
GEAR, 2ND DRIVEN NT:30 art. 24321-33H00-000
По запросу
15
GEAR, 3RD DRIVEN NT:28 art. 24331-33H00-000
По запросу
16
BUSH, REVERSE DRIVEN art. 24332-24510-000
По запросу
17
GEAR, 4TH DRIVEN NT:23 art. 24341-33H00-000
По запросу
18
GEAR, 5TH DRIVEN NT:22 art. 24351-33H00-000
По запросу
19
GEAR, REVERSE DRIVEN NT:28 art. 24571-07G01-000
По запросу
20
DOG, REVERSE art. 24581-07G00-000
По запросу
21
BUSH, 3RD DRIVEN art. 29215-07G00-000
По запросу
22
LOCK WASHER art. 09167-25016-000
По запросу
23
LOCK WASHER art. 09167-25016-000
По запросу
24
Шайба 17х30х1,0 Suzuki 09181-17223 art. 09181-17223-000
По запросу
25
SHIM (20X30X1) LH art. 09181-20195-000
По запросу
26
Шайба Suzuki art. 09181-25167-000
от 420 ₽
27
BEARING (25X62X17) LH art. 09262-25125-000
По запросу
28
OIL SEAL (25X38X6) art. 09283-25086-000
По запросу
29
BUSH art. 09300-20033-000
По запросу
30
BUSH art. 09300-25020-000
По запросу
31
CIRCLIP art. 09380-25003-000
По запросу
32
CIRCLIP art. 09380-25003-000
По запросу
33
BEARING (17X40X12) RH art. 09262-17023-000
По запросу
34
RETAINER, COUNTER SHAFT RH art. 24741-05G00-000
По запросу
35
SCREW (6X12) art. 09126-06011-000
По запросу
36
RETAINER, DRIVE SHAFT OIL SEAL art. 24751-07G00-000
По запросу
37
SCREW (6X14) art. 09126-06007-000
По запросу
38
SHAFT, REVERSE IDLE art. 24551-05G00-000
По запросу
39
GEAR, REVERSE IDLE NT:24 art. 24561-07G00-000
По запросу
40
BUSH, REVERSE IDLE GEAR art. 24562-05G00-000
По запросу
41
SHIM (17X28X1) art. 09181-17195-000
По запросу
42
SHIM (17X36X1) RH art. 09181-17021-000
По запросу
43
WASHER art. 09164-22011-000
По запросу
44
CIRCLIP art. 08331-31179-000
По запросу
45
SPROCKET, ENGINE NT:14 art. 27511-07G00-000
По запросу
46
Пластина прижимная Suzuki art. 27512-07G00-000
По запросу
47
CHAIN ASSY (RK520SM0Z10S,96L) art. 27600-43B20-096
По запросу
48
JOINT SET OPT art. 27620-43B20-000
По запросу
49
BOLT (6X13) art. 09111-06039-000
По запросу
