модель 2012 года
- Модель Quadsport Z400/ LTZ400
- Код модели LT-Z400L2

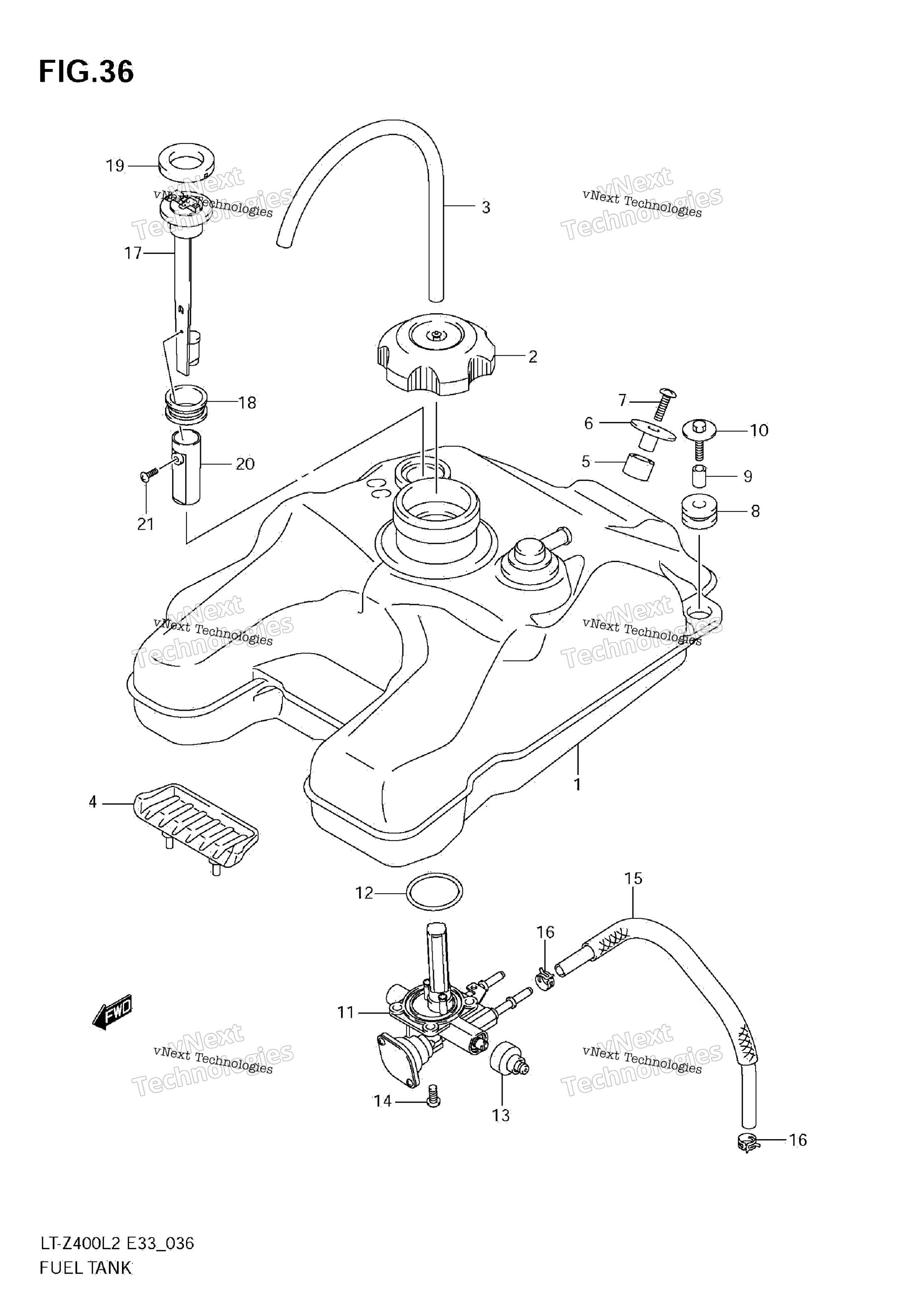

Схема топливного бака для LT-Z400L2
Схема
Детали
Номер
Наименование детали
Цена
1
TANK ASSY, FUEL art. 44100-33HA0-000
По запросу
2
Крышка бензобака Suzuki art. 44200-29F01-000
По запросу
3
HOSE (5X8.2X600) L600->290 art. 44420-44AR0-000
По запросу
4
CUSHION, FRONT art. 44541-33H00-000
По запросу
5
SPACER, SEAT HOOK NO.2 art. 44133-33H00-000
По запросу
6
SPACER, SEAT HOOK art. 44132-33H00-000
По запросу
7
SCREW art. 02142-0625B-000
По запросу
8
CUSHION, REAR art. 44281-03G01-000
По запросу
9
SPACER (6.5X10X14) art. 09180-06293-000
По запросу
10
BOLT (6X25) art. 09116-06190-000
По запросу
11
COCK ASSY, FUEL art. 44300-33H01-000
По запросу
12
O RING art. 44348-33H00-000
По запросу
13
CAP, COCK VALVE art. 44363-33H00-000
По запросу
14
Болт Suzuki art. 01547-0612A-000
По запросу
15
HOSE, FUEL art. 44421-33H01-000
По запросу
16
Хомут Suzuki art. 09401-12410-000
По запросу
17
GUAGE ASSY, FUEL LEVEL art. 34810-45G01-000
По запросу
18
GASKET art. 34825-45G00-000
По запросу
19
RETAINER art. 34813-45G00-000
По запросу
20
COVER art. 34827-45G00-000
По запросу
21
SCREW art. 02142-0408A-000
По запросу
