модель 2012 года
- Модель Quadsport Z400/ LTZ400
- Код модели LT-Z400L2

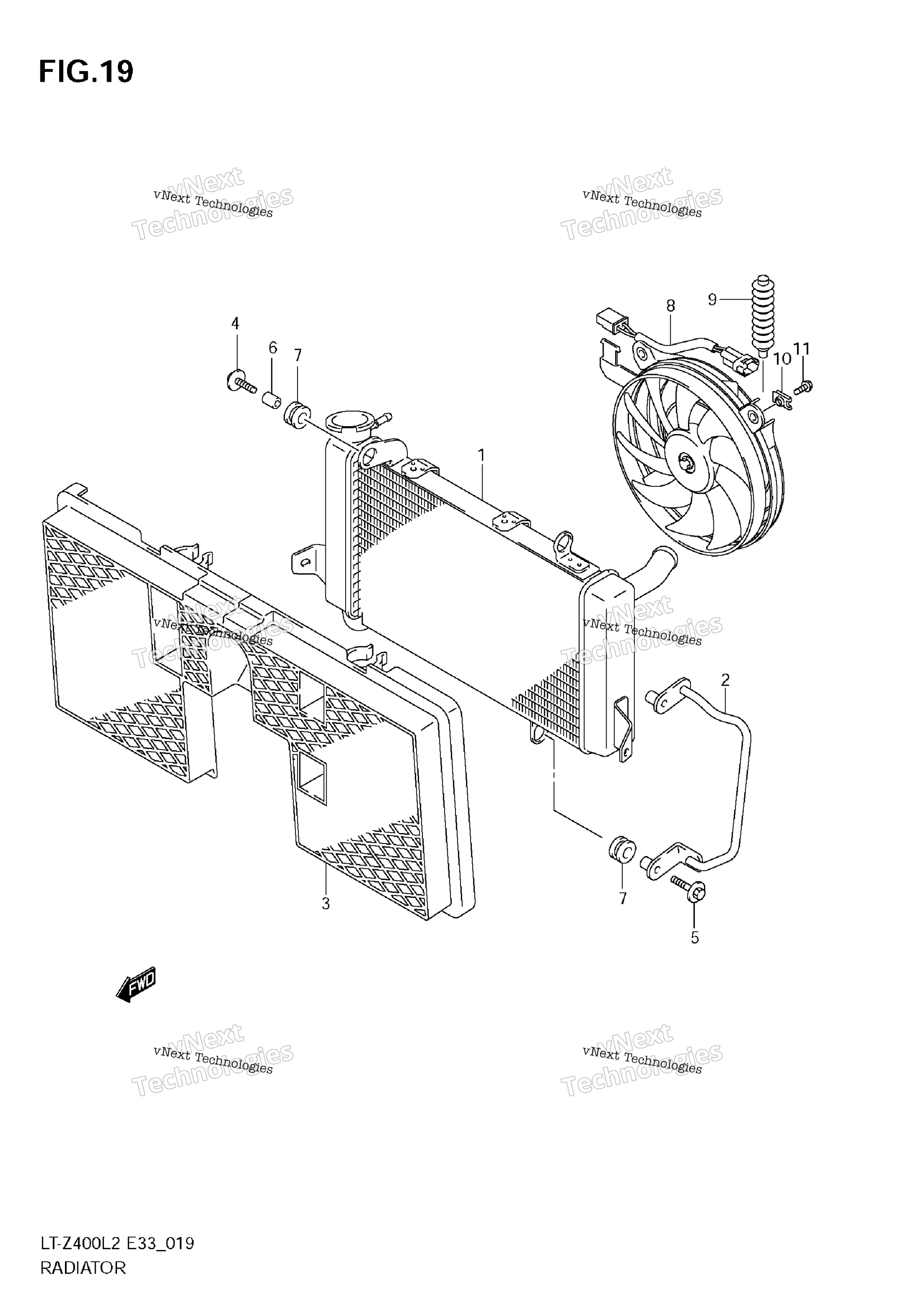

Схема радиатора для LT-Z400L2
Схема
Детали
Номер
Наименование детали
Цена
1
RADIATOR ASSY, WATER art. 17710-33H00-000
По запросу
2
GUARD, RADIATOR art. 17750-33H00-000
По запросу
3
COVER, RADIATOR art. 17760-33H00-000
По запросу
4
BOLT (6X25) art. 09118-06097-000
По запросу
5
BOLT art. 01550-0625B-000
По запросу
6
SPACER (6.5X10X12) art. 09180-06290-000
По запросу
7
CUSHION art. 09320-10042-000
По запросу
8
FAN ASSY, RADIATOR art. 17800-33H01-000
По запросу
9
BOOT art. 17820-07G10-000
По запросу
10
NUT art. 17802-14F00-000
По запросу
11
BOLT art. 01550-0610B-000
По запросу
