модель 2012 года
- Модель Quadsport Z400/ LTZ400
- Код модели LT-Z400L2

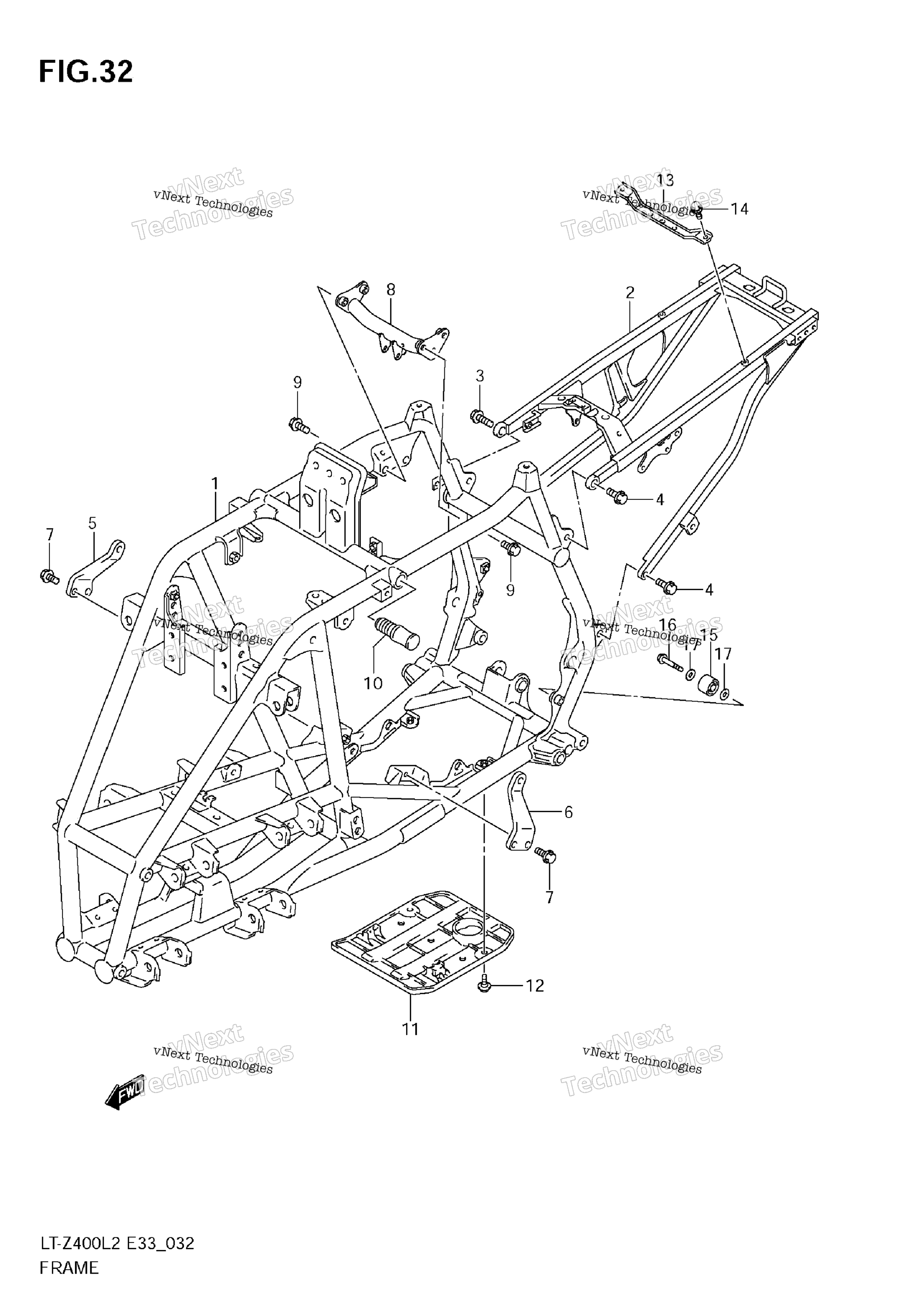

Схема рамы (Lt-Z400l2) для LT-Z400L2
Схема
Детали
Номер
Наименование детали
Цена
1
FRAME (BLUE) art. 41100-33H10-YBA
По запросу
2
RAIL, SEAT (SILVER) art. 41200-33H01-YD8
По запросу
3
BOLT (10X30) RH art. 09103-10421-000
По запросу
4
BOLT (10X20) LH art. 09103-10424-000
По запросу
5
PLATE, MOUNT FRONT RH art. 41911-07G00-000
По запросу
6
PLATE, MOUNT FRONT LH art. 41912-07G00-000
По запросу
7
BOLT art. 01550-0820A-000
По запросу
8
PLATE, MOUNT UPPER art. 41990-07G40-000
По запросу
9
BOLT art. 01560-0816B-000
По запросу
10
GUARD, RADIATOR art. 43978-33H00-000
По запросу
11
PROTECTOR, ENGINE art. 42511-07G00-000
По запросу
12
BOLT (6X12) art. 09111-06085-000
По запросу
13
PLATE, BATTERY art. 41560-33H01-000
По запросу
14
BOLT (6X20) art. 09103-06286-000
По запросу
15
ROLLER, CHAIN CONTROL art. 43910-37F00-000
По запросу
16
BOLT (8X41) art. 09103-08083-000
По запросу
17
SHIM (8X12X1) art. 09181-08111-000
По запросу
