модель 2012 года
- Модель Quadsport Z400/ LTZ400
- Код модели LT-Z400L2

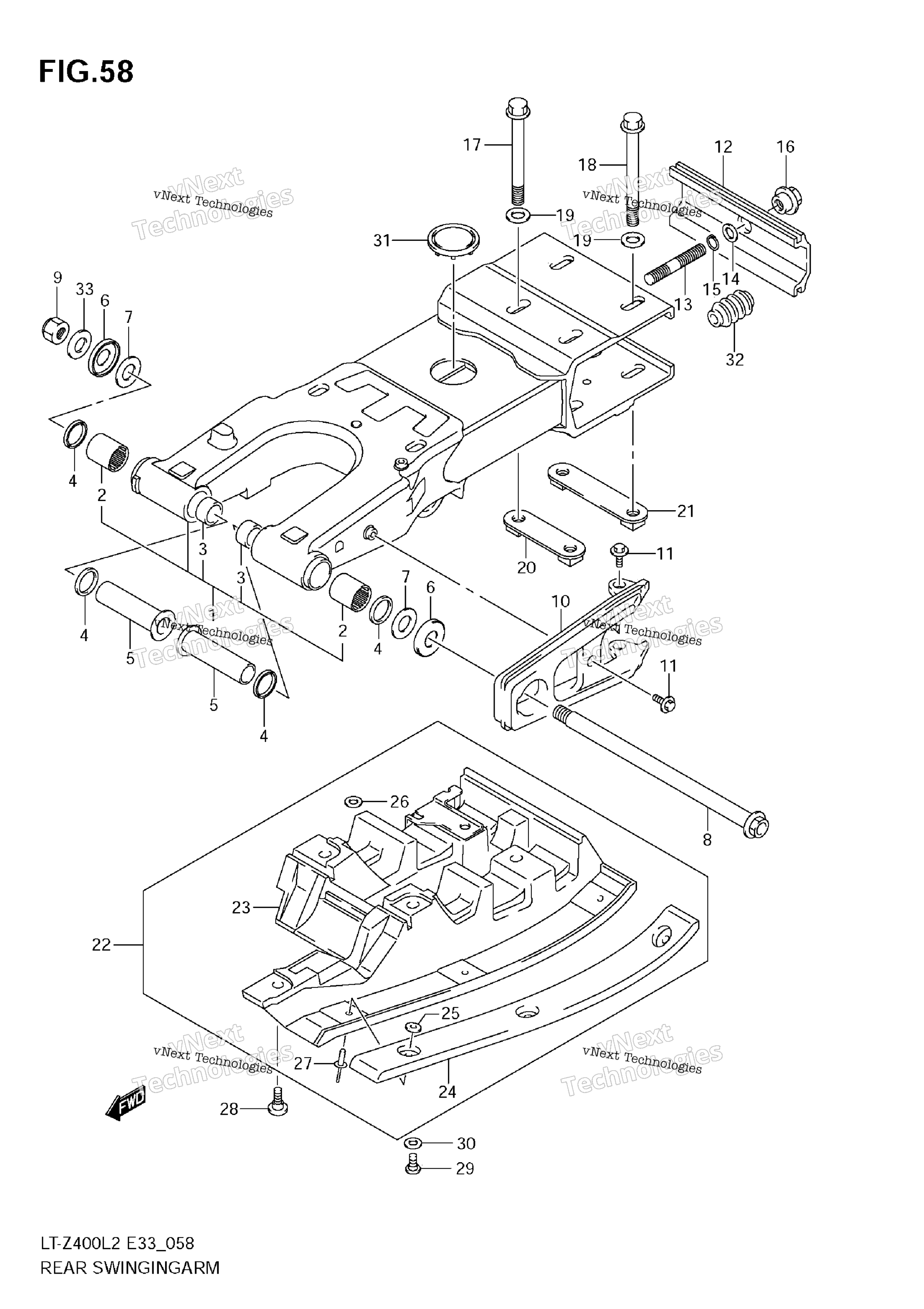

Схема заднего маятника для LT-Z400L2
Схема
Детали
Номер
Наименование детали
Цена
1
SWINGINGARM SET, REAR art. 61101-07840-000
По запросу
2
BEARING (22X29X30) art. 09263-22017-000
По запросу
3
BUSH, RR SWINGING ARM PIVOT art. 61261-07G00-000
По запросу
4
OIL SEAL (22X29X4) art. 09285-22006-000
По запросу
5
SPACER art. 61252-07G00-000
По запросу
6
COVER, PIVOT DUST art. 61262-28C11-000
По запросу
7
WASHER art. 08211-17341-000
По запросу
8
SHAFT, PIVOT art. 61211-33H00-000
По запросу
9
NUT art. 09159-16007-000
По запросу
10
BUFFER, CHAIN TOUCH DEFENSE art. 61273-07G01-000
По запросу
11
BOLT (6X20) art. 09116-06192-000
По запросу
12
PLATE, CHAIN ADJUSTER art. 61421-07G00-000
По запросу
13
STUD BOLT art. 09108-12014-000
По запросу
14
WASHER (20X26X1) art. 09160-20081-000
По запросу
15
CIRCLIP art. 08331-3120A-000
По запросу
16
NUT, CHAIN ADJUSTER art. 61422-07G00-000
По запросу
17
BOLT (12X121) FR art. 09103-12074-000
По запросу
18
BOLT (12X112) RR art. 09103-12075-000
По запросу
19
WASHER (12.5X30X3) art. 09160-12103-000
По запросу
20
WASHER, AXLE HOUSING SET FR art. 61470-07G10-000
По запросу
21
WASHER, AXLE HOUSING SET RR art. 61480-07G10-000
По запросу
22
GUARD SET, SWINGINGARM UNDER art. 61305-07G10-000
По запросу
23
GUARD, SWINGINGARM UNDER art. 61391-07G10-000
По запросу
24
BUFFER, SWGARM GUARD art. 61396-07G20-000
По запросу
25
WASHER (4.9X15X1.2) art. 09160-04027-000
По запросу
26
WASHER (5X10X1.0) art. 09160-05049-000
По запросу
27
RIVET art. 09229-04048-000
По запросу
28
BOLT, GUARD art. 61393-09F10-000
По запросу
29
BOLT (8X15) art. 09106-08076-000
По запросу
30
WASHER art. 08322-0110B-000
По запросу
31
CAP, RR SWINGINGARM art. 61222-05A01-000
По запросу
32
BOOT, CHAIN ADJUSTER BOLT art. 61425-07G00-000
По запросу
33
WASHER (16.2X30X2.6) art. 09160-16031-000
По запросу
