модель 2012 года
- Модель Quadsport Z400/ LTZ400
- Код модели LT-Z400L2

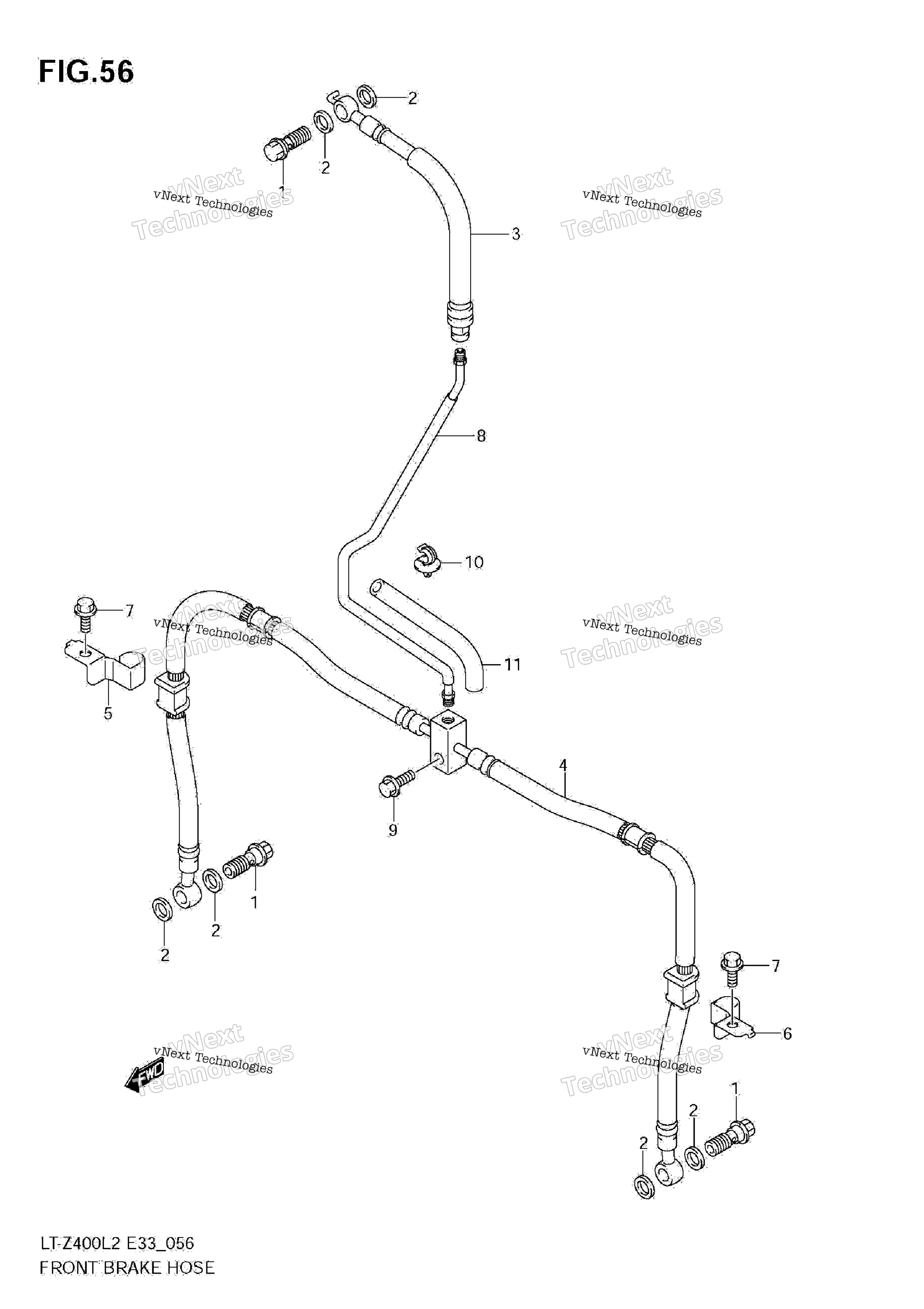

Схема шланга переднего тормоза для LT-Z400L2
Схема
Детали
Номер
Наименование детали
Цена
1
UNION art. 09360-10062-000
По запросу
2
WASHER (10X15X1.5) art. 09161-10009-000
По запросу
3
HOSE, FRONT BRAKE NO.1 art. 59480-33H01-000
По запросу
4
HOSE, FRONT BRAKE NO.2 art. 59240-33H00-000
По запросу
5
CLAMP, HOSE NO.2 RH art. 59261-07G00-000
По запросу
6
CLAMP, HOSE NO.2 LH art. 59271-07G00-000
По запросу
7
BOLT art. 01547-0610A-000
По запросу
8
PIPE, FRONT BRAKE art. 59250-33H00-000
По запросу
9
BOLT art. 01547-0616A-000
По запросу
10
CLAMP art. 09403-07331-000
По запросу
11
COVER, FR BRAKE PIPE art. 59281-07G00-000
По запросу
