модель 2023 года
- Модель Raptor 700
- Код модели RAPTOR 700 (YFM70RSBPL)

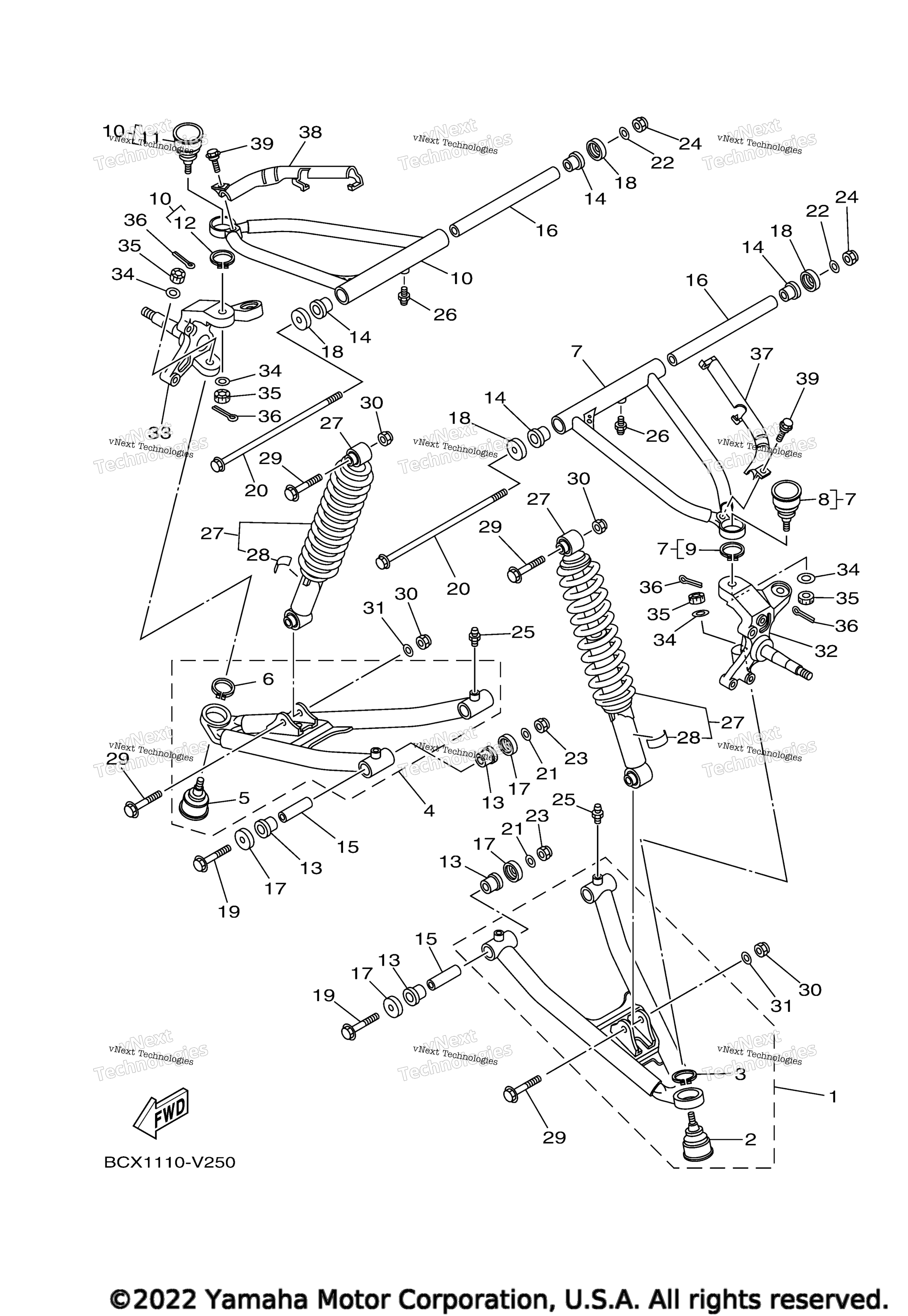

Схема передней подвески и колеса для RAPTOR 700 (YFM70RSBPL)
Схема
Детали
Номер
Наименование детали
Цена
1
Front Lower Arm Comp. (Left) art. 1PE-F3570-60-00
По запросу
2
Шаровая опора Yamaha art. 5LP-23579-00-00
от 1 190 ₽
Аналог
3 900 ₽
Требуется 1 шт.
Аналог
3 310 ₽
Требуется 1 шт.
3
Стопорное кольцо Yamaha art. 99009-30400-00
от 525 ₽
4
Передний правый нижний рычаг Yamaha art. 1PE-F3580-60-00
По запросу
5
Шаровая опора Yamaha art. 5LP-23579-00-00
от 1 190 ₽
Аналог
3 900 ₽
Требуется 1 шт.
Аналог
3 310 ₽
Требуется 1 шт.
6
Стопорное кольцо Yamaha art. 99009-30400-00
от 525 ₽
7
Front Upper Arm Comp. (Left) art. 2LS-F3540-00-00
По запросу
8
Шаровая опора Yamaha art. 5LP-23579-00-00
от 1 190 ₽
Аналог
3 900 ₽
Требуется 1 шт.
Аналог
3 310 ₽
Требуется 1 шт.
9
Стопорное кольцо Yamaha art. 99009-30400-00
от 525 ₽
10
Front Upper Arm Comp. (Right) art. 2LS-F3550-00-00
По запросу
11
Шаровая опора Yamaha art. 5LP-23579-00-00
от 1 190 ₽
Аналог
3 900 ₽
Требуется 1 шт.
Аналог
3 310 ₽
Требуется 1 шт.
12
Стопорное кольцо Yamaha art. 99009-30400-00
от 525 ₽
13
Втулка рычага Yamaha art. 90381-15088-00
от 2 405 ₽
Аналог
2 657 ₽
Требуется 8 шт.
Аналог
3 161 ₽
Требуется 8 шт.
Аналог
Ремкомплект переднего верхнего рычага Yamaha
art. WE341005
3 329 ₽
Требуется 8 шт.
Подписаться
14
Втулка рычага Yamaha art. 90381-15088-00
от 2 405 ₽
Аналог
2 657 ₽
Требуется 4 шт.
Аналог
3 161 ₽
Требуется 4 шт.
Аналог
Ремкомплект переднего верхнего рычага Yamaha
art. WE341005
3 329 ₽
Требуется 4 шт.
Подписаться
15
Втулка подвески Yamaha art. 90387-101R3-00
от 2 120 ₽
Аналог
2 657 ₽
Требуется 4 шт.
16
Втулка металлическая рычага подвески Yamaha art. 90387-100Y6-00
По запросу
17
Крышка-cальник задней цапфы Yamaha art. 1UY-23517-01-00
от 725 ₽
18
Крышка-cальник задней цапфы Yamaha art. 1UY-23517-01-00
от 725 ₽
19
Bolt, Flange art. 90105-10135-00
По запросу
20
Болт верхнего рычага Yamaha art. 90105-10651-00
По запросу
21
Washer, Plate art. 90201-10037-00
По запросу
22
Washer, Plate art. 90201-10037-00
По запросу
23
Nut, Self-Locking art. 90185-10817-00
По запросу
24
Nut, Self-Locking art. 90185-10817-00
По запросу
25
Штуцер Yamaha art. 93700-06M03-00
от 140 ₽
26
Штуцер Yamaha art. 93700-06M03-00
от 140 ₽
27
Shock Absorber Assy 2 art. 1PE-F3390-50-00
По запросу
28
. .Label, Warning art. BB5-F2259-00-00
По запросу
29
Болт крепления амортизатора Yamaha art. 90105-10131-00
По запросу
30
Nut, Self-Locking art. 90185-10817-00
По запросу
31
Шайба Yamaha art. 90201-10035-00
от 525 ₽
32
Левый поворотный кулак art. 1S3-23501-01-00
По запросу
33
Правый поворотный кулак Yamaha art. 1S3-23502-01-00
По запросу
34
Шайба Yamaha art. 90209-10229-00
По запросу
35
Гайка Yamaha art. 90171-10001-00
от 368 ₽
36
Pin, Cotter art. 91490-20025-00
По запросу
37
Holder, Brake Hose 1 art. 2LS-F5875-00-00
По запросу
38
Holder, Brake Hose 2 art. 2LS-F5876-00-00
По запросу
39
Болт Yamaha art. 90109-06264-00
По запросу
