модель 2023 года
- Модель Raptor 700
- Код модели RAPTOR 700 (YFM70RSBPL)

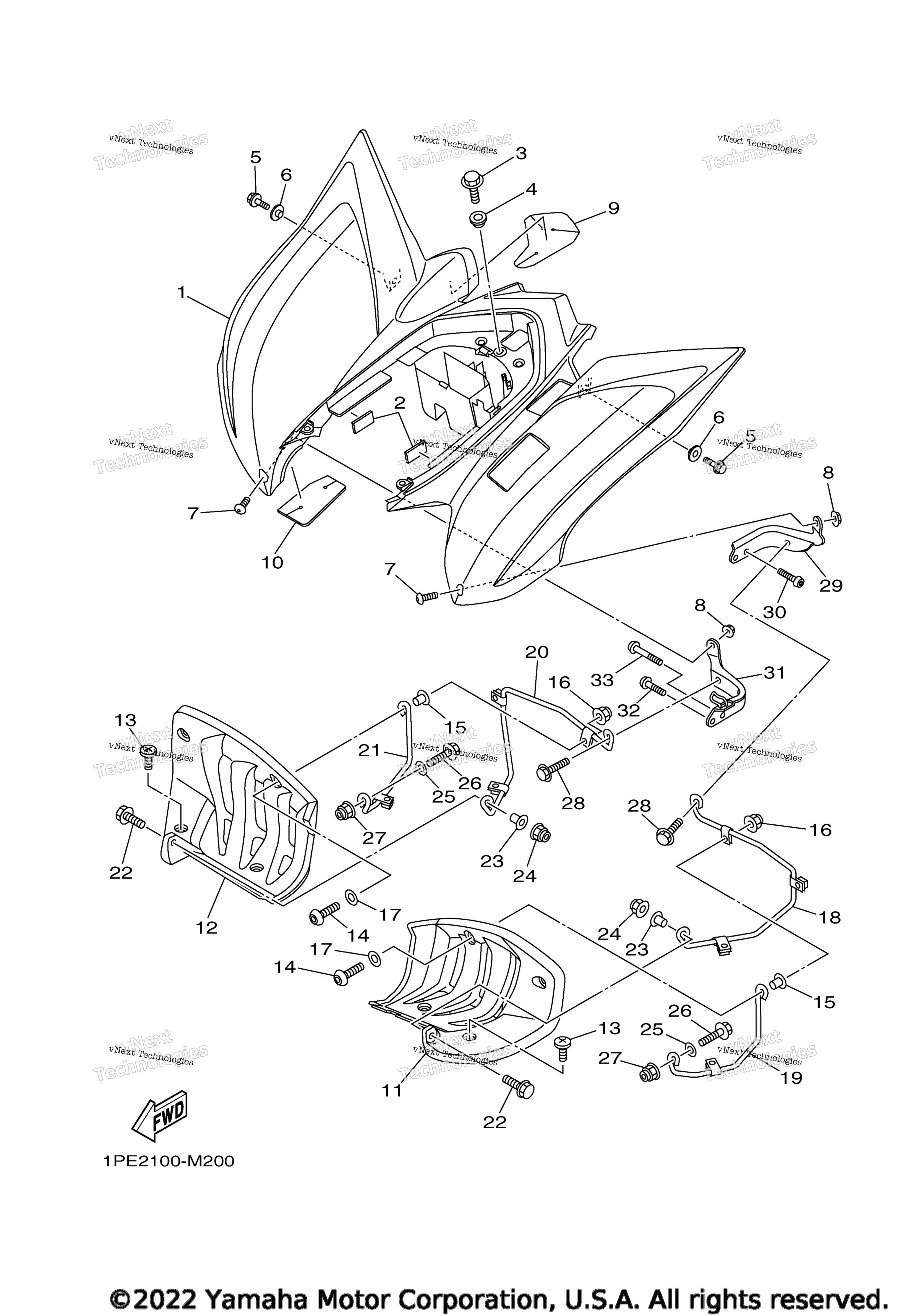

Схема заднего крыла для RAPTOR 700 (YFM70RSBPL)
Схема
Детали
Номер
Наименование детали
Цена
1
Rear Fender Assy art. 1PE-F1600-40-00
По запросу
2
Damper, Stopper art. 1S3-2140A-00-00
По запросу
3
Bolt, Flange art. 90105-06084-00
По запросу
4
Collar art. 90387-06153-00
По запросу
5
Bolt, Flange art. 95812-06014-00
По запросу
6
Collar art. 90387-06153-00
По запросу
7
Болт Yamaha art. 90111-06814-00
По запросу
8
Nut, Self-Locking art. 95604-06200-00
По запросу
9
Cover, Rear Fender 1 art. 1S3-2163A-00-00
По запросу
10
Cover, Rear Fender 2 art. 1S3-2163E-00-00
По запросу
11
Flap art. 1PE-F1621-00-00
По запросу
12
Flap art. 1PE-F1691-00-00
По запросу
13
Screw, Binding art. 90154-05043-00
По запросу
14
Bolt, Button Head art. 92012-06025-00
По запросу
15
Spacer art. 90560-06201-00
По запросу
16
Nut, Self-Locking art. 95604-06200-00
По запросу
17
Washer, Plate art. 90201-06380-00
По запросу
18
Stay 1 art. 1S3-2164F-10-00
По запросу
19
Stay 3 art. 1S3-2164H-20-00
По запросу
20
Stay 2 art. 5TG-2164G-20-00
По запросу
21
Stay 4 art. 1S3-2164J-20-00
По запросу
22
Болт с фланцем art. 95817-06025-00
По запросу
23
Collar art. 90387-06204-00
По запросу
24
Nut, Self-Locking art. 95604-06200-00
По запросу
25
Washer, Plate art. 90201-08053-00
По запросу
26
Bolt, Flange Deep Recess art. 95D32-08020-00
По запросу
27
Nut, U Flange art. 95602-08200-00
По запросу
28
Bolt, Flange Deep Recess art. 95D32-08016-00
По запросу
29
Stay, Fender 3 art. 1PE-F1643-00-00
По запросу
30
Bolt, Button Head art. 92012-08020-00
По запросу
31
Stay, Fender 4 art. 1PE-F1644-00-00
По запросу
32
Bolt, Button Head art. 92012-08016-00
По запросу
33
Bolt, Button Head art. 92012-08035-00
По запросу
