модель 2023 года
- Модель Raptor 700
- Код модели RAPTOR 700 (YFM70RSBPL)

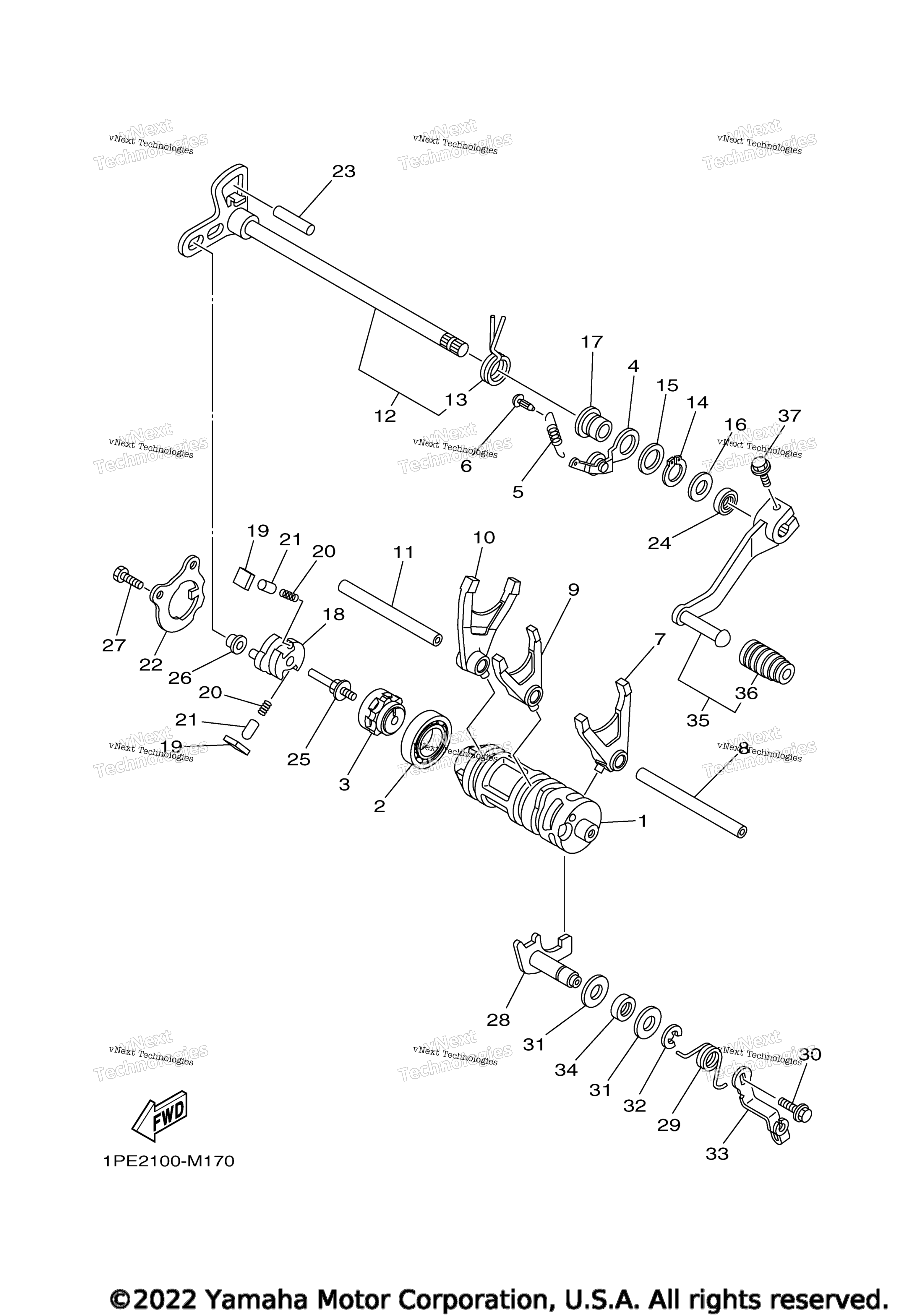

Схема вилки переключения передач для RAPTOR 700 (YFM70RSBPL)
Схема
Детали
Номер
Наименование детали
Цена
1
Cam, Shift art. 1PE-18541-00-00
По запросу
2
Подшипник Yamaha art. 93306-90509-00
По запросу
3
Segment art. 2S2-18185-00-00
По запросу
4
Stopper Lever Assy art. 1S3-18140-00-00
По запросу
5
Hanger, Spring art. 5JW-18144-00-00
По запросу
6
Hook, Spring art. 132-16346-00-00
По запросу
7
Fork, Shift 1 art. 1PE-18511-00-00
По запросу
8
Bar, Shift Fork Guide 1 art. 1PE-18531-00-00
По запросу
9
Fork, Shift 2 art. 1PE-18512-00-00
По запросу
10
Fork, Shift 3 art. 1PE-18513-00-00
По запросу
11
Bar, Shift Fork Guide art. 1PE-18534-00-00
По запросу
12
Вал переключения передач Yamaha art. 1S3-18101-10-00
По запросу
13
Пружина лапки переключения КПП Yamaha art. 90508-35007-00
По запросу
14
Circlip art. 99009-17400-00
По запросу
15
Шайба КПП Yamaha art. 90201-177G4-00
По запросу
16
Washer, Plate art. 90201-12040-00
По запросу
17
Boss 1 art. 5VK-18699-00-00
По запросу
18
Lever, Shift 2 art. 1S3-18122-01-00
По запросу
19
Pawl, Shifter art. 3XJ-18182-00-00
По запросу
20
Spring, Compression art. 90501-052G5-00
По запросу
21
Pin, Pawl art. 3XJ-18184-00-00
По запросу
22
Guide, Shift art. 1S3-18172-00-00
По запросу
23
Pin, Dowel art. 93608-30002-00
По запросу
24
Сальник Yamaha art. 93102-12224-00
По запросу
25
Pin, Shift art. 3XJ-18173-10-00
По запросу
26
Roller, Shift Lever art. 3XJ-18178-00-00
По запросу
27
Bolt art. 97017-06012-00
По запросу
28
Shifter Brkt. Assy art. 1S3-18380-00-00
По запросу
29
Spring art. 5LP-18337-01-00
По запросу
30
Bolt, Flange art. 95812-06012-00
По запросу
31
Washer, Plate art. 90201-12575-00
По запросу
32
Стопорная шайба Yamaha art. 99002-10600-00
По запросу
33
Bracket, Shifter art. 5LP-18431-00-00
По запросу
34
Oil Seal (Sd 12-22-5 Hs) art. 93102-12106-00
от 290 ₽
35
Shift Pedal Assy art. 1PE-E8110-00-00
По запросу
36
. .Cover, Shift Pedal art. 1PE-E8113-00-00
По запросу
37
Bolt, Flange art. 90105-06142-00
По запросу
