модель 2023 года
- Модель Raptor 700
- Код модели RAPTOR 700 (YFM70RSBPL)

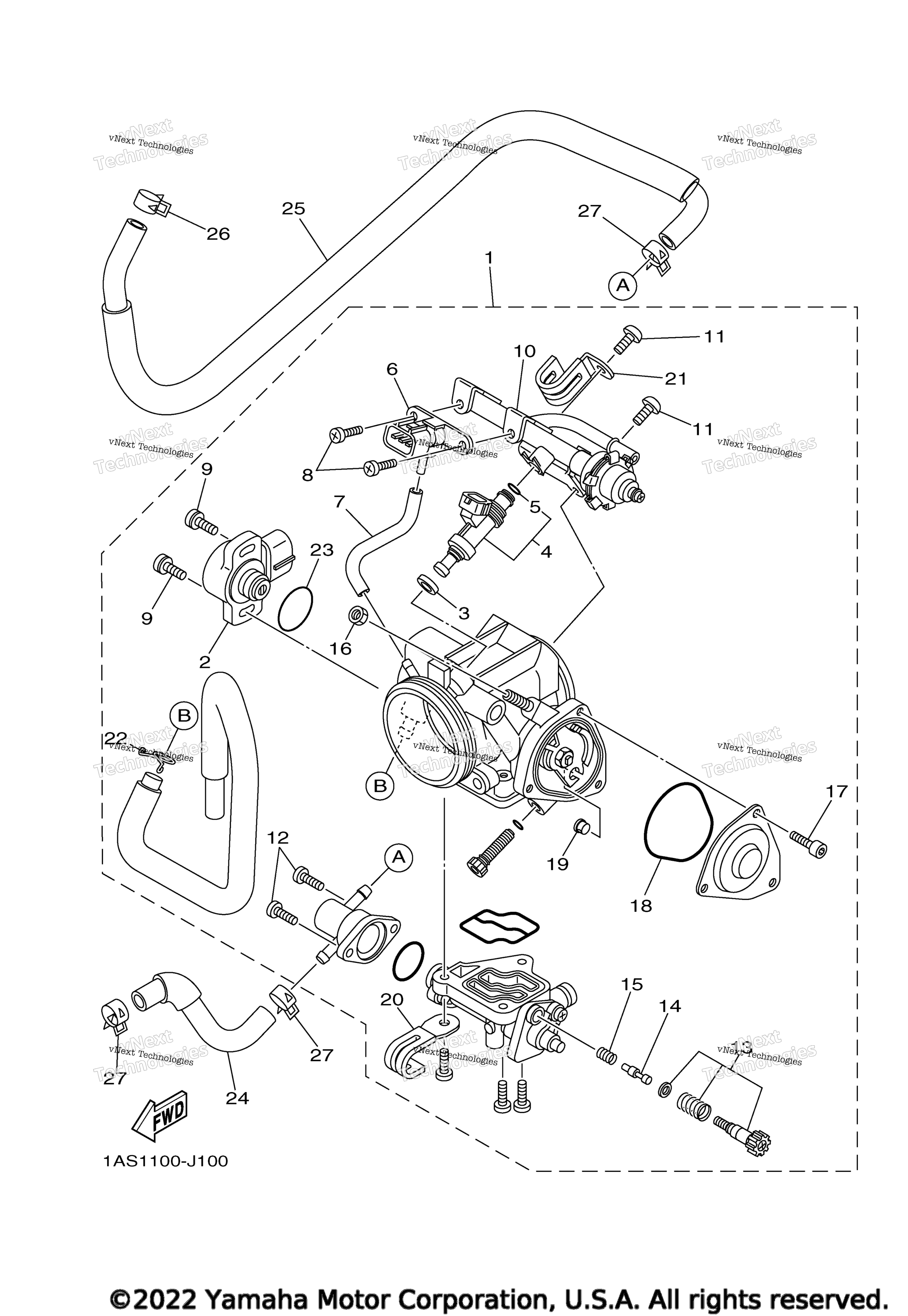

Схема дроссельного узла 1 для RAPTOR 700 (YFM70RSBPL)
Схема
Детали
Номер
Наименование детали
Цена
1
Throttle Body Assy art. 1S3-13750-11-00
По запросу
2
. .Throttle Sensor Assy art. 8GL-85885-01-00
По запросу
3
Прокладка Yamaha art. 8FP-13556-00-00
от 1 701 ₽
4
Форсунка топливная Yamaha art. 5VK-13761-00-00
По запросу
5
Кольцо резиновое Yamaha art. 5PS-14147-00-00
По запросу
6
Датчик давления Yamaha art. 1C7-82380-00-00
По запросу
7
. .Pipe 1 art. 5JW-14348-00-00
По запросу
8
Винт, головка поддона art. 98507-06010-00
По запросу
9
. .Screw art. 8CC-14216-10-00
По запросу
10
. .Delivery Pipe Assy 1 art. 1S3-13160-00-00
По запросу
11
Болт Yamaha art. 98517-06012-00
от 500 ₽
12
Болт Yamaha art. 98517-05012-00
По запросу
13
. .Adjust Screw Set art. 5VX-14503-00-00
По запросу
14
. .Plunger art. 1S3-13493-00-00
По запросу
15
. .Spring, Air Adjusting art. 4BH-14134-00-00
По запросу
16
. .Nut, Cable Adjusting art. 1S3-14161-00-00
По запросу
17
. Bolt, Hexagon Socket Head art. 91312-04006-00
По запросу
18
Кольцо уплотнительное art. 4WV-14147-10-00
По запросу
19
Направляющая кабеля art. 1UY-14155-00-00
По запросу
20
. .Plate art. 3JC-14146-00-00
По запросу
21
. .Plate art. 5JW-14945-00-00
По запросу
22
Зажим пружинный Yamaha art. 90467-090A2-00
По запросу
23
. .O-Ring art. 5YP-14562-00-00
По запросу
24
Hose 1 art. 1PE-E243A-00-00
По запросу
25
Hose 2 art. 1PE-E243E-00-00
По запросу
26
Clip art. 90467-10135-00
По запросу
27
Clip art. 90467-10135-00
По запросу
