модель 2023 года
- Модель Raptor 700
- Код модели RAPTOR 700 (YFM70RSBPL)

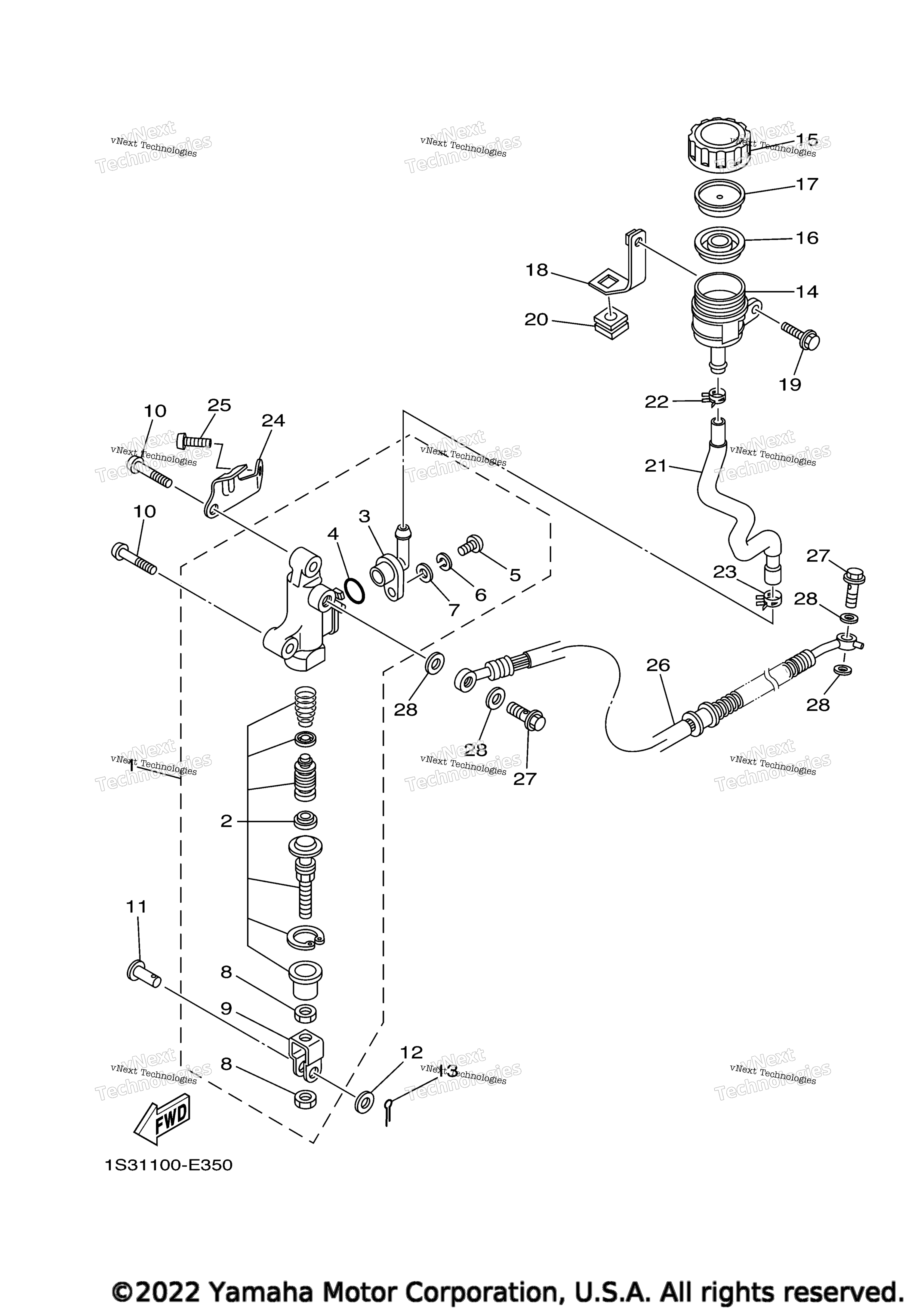

Схема заднего главного цилиндра тормоза для RAPTOR 700 (YFM70RSBPL)
Схема
Детали
Номер
Наименование детали
Цена
1
Главный тормозной цилиндр Yamaha art. 1S3-2580E-00-00
По запросу
2
. .Cylinder Kit, Master art. 31A-W0042-50-00
По запросу
3
. .Joint art. 1AE-2582A-00-00
По запросу
4
Кольцо резиновое Yamaha art. 93210-15566-00
от 882 ₽
5
Винт, головка поддона art. 98517-04012-00
от 8 900 ₽
Аналог
8 900 ₽
Требуется 1 шт.
6
. .Washer, Spring art. 92907-04100-00
По запросу
7
Шайба металлическая art. 92907-04600-00
По запросу
8
. .Nut art. 95317-08700-00
По запросу
9
. .Joint art. 2YK-27222-00-00
По запросу
10
Bolt, Button Head art. 92012-08035-00
По запросу
11
Pin, Clevis art. 90240-08005-00
По запросу
12
Washer, Plate art. 90201-08083-00
По запросу
13
Штифт-фиксатор Yamaha art. 91490-16020-00
По запросу
14
Tank, Reservoir art. 5JJ-25894-01-00
По запросу
15
Cap, Reservoir art. 3XP-25852-50-00
По запросу
16
Diaphragm, Reservoir art. 2VN-25854-00-00
По запросу
17
Bush,Diaphragm art. 2VN-25855-00-00
По запросу
18
Stay art. 1S3-26292-00-00
По запросу
19
Болт Yamaha art. 90119-06137-00
По запросу
20
Grommet art. 90480-15009-00
По запросу
21
Hose, Reservoir art. 1PE-F5895-00-00
По запросу
22
Clip art. 90467-11044-00
По запросу
23
Clip art. 90467-14057-00
По запросу
24
Cover 1 art. 1S3-27453-01-00
По запросу
25
Bolt, Button Head art. 92012-08016-00
По запросу
26
Hose, Brake 3 art. 1PE-F5874-01-00
По запросу
27
Болт Yamaha art. 90401-10015-00
от 830 ₽
28
Шайба болта тормозной системы Yamaha art. 90201-10118-00
от 473 ₽
