модель 2023 года
- Модель Raptor 700
- Код модели RAPTOR 700 (YFM70RSBPL)

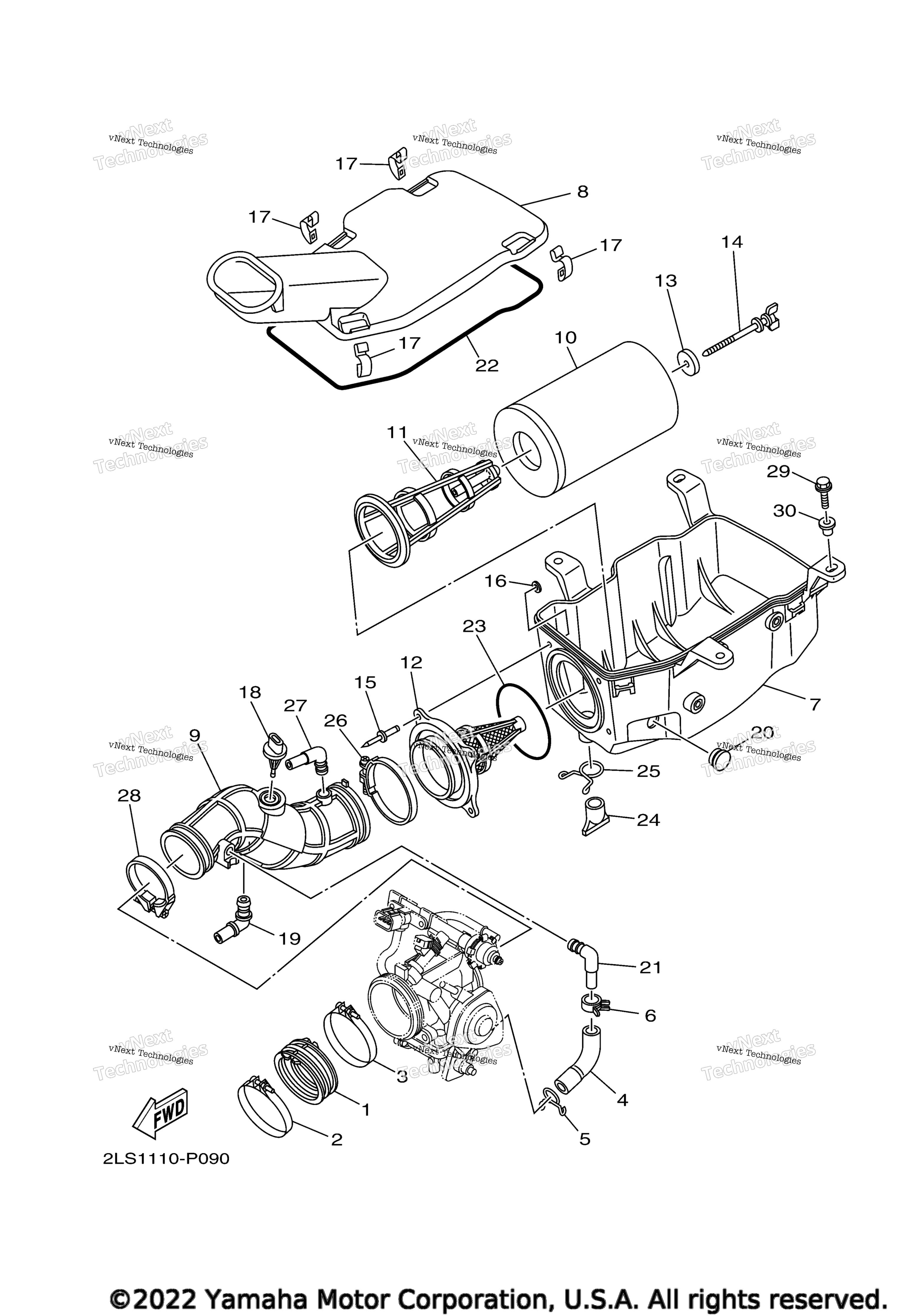

Схема впускной системы для RAPTOR 700 (YFM70RSBPL)
Схема
Детали
Номер
Наименование детали
Цена
1
Впускной адаптер Yamaha art. 5VK-13586-00-00
от 840 ₽
2
Hose Clamp Assy art. 90450-72003-00
По запросу
3
Hose Clamp Assy art. 90450-72003-00
По запросу
4
Hose 1 art. 1PE-E3545-00-00
По запросу
5
Clip art. 90467-160A4-00
По запросу
6
Clip art. 90467-15012-00
По запросу
7
Case, Air Cleaner 1 art. 1S3-14411-00-00
По запросу
8
Cap, Cleaner Case 1 art. 1S3-14412-01-00
По запросу
9
Joint, Air Cleaner 1 art. 2LS-14453-01-00
По запросу
10
Фильтр воздушный Yamaha art. 1S3-14451-01-00
от 5 980 ₽
Аналог
Впускная система NICECNC для Yamaha Raptor 700 ( 1S3-14451-01-00 + 1S3-14459-01-00 )
art. 314K500201
5 980 ₽
Требуется 1 шт.
11
Guide art. 1S3-14458-00-00
По запросу
12
Holder, Guide art. 1S3-14459-01-00
от 5 980 ₽
Аналог
Впускная система NICECNC для Yamaha Raptor 700 ( 1S3-14451-01-00 + 1S3-14459-01-00 )
art. 314K500201
5 980 ₽
Требуется 1 шт.
13
Washer art. 90209-06096-00
По запросу
14
Bolt, Wing art. 90122-06010-00
По запросу
15
Rivet, Blind art. 90267-48138-00
По запросу
16
Washer, Plate art. 90201-04028-00
По запросу
17
Зажим Yamaha art. 5TH-14436-00-00
от 900 ₽
18
Датчик температуры воздуха Yamaha art. 5VU-85886-00-00
По запросу
19
Pipe art. 5KM-14419-00-00
По запросу
20
Plug art. 90338-18266-00
По запросу
21
Pipe art. 31A-14419-00-00
По запросу
22
Прокладка крышки корпуса воздушного фильтра Yamaha art. 1VJ-14462-00-00
По запросу
23
Seal art. 1S3-14457-00-00
По запросу
24
Сливная пробка вариатора Yamaha art. 59V-14457-00-00
По запросу
25
Зажим сливной пробки корпуса воздушного фильтра Yamaha art. 90467-220A1-00
По запросу
26
Clamp, Hose art. 90450-75002-00
По запросу
27
Pipe art. 5TJ-14419-00-00
По запросу
28
Hose Clamp Assy art. 90450-59005-00
По запросу
29
Bolt, Flange art. 90105-06084-00
По запросу
30
Collar art. 90387-08073-00
По запросу
