модель 2023 года
- Модель Raptor 700
- Код модели RAPTOR 700 (YFM70RSBPL)

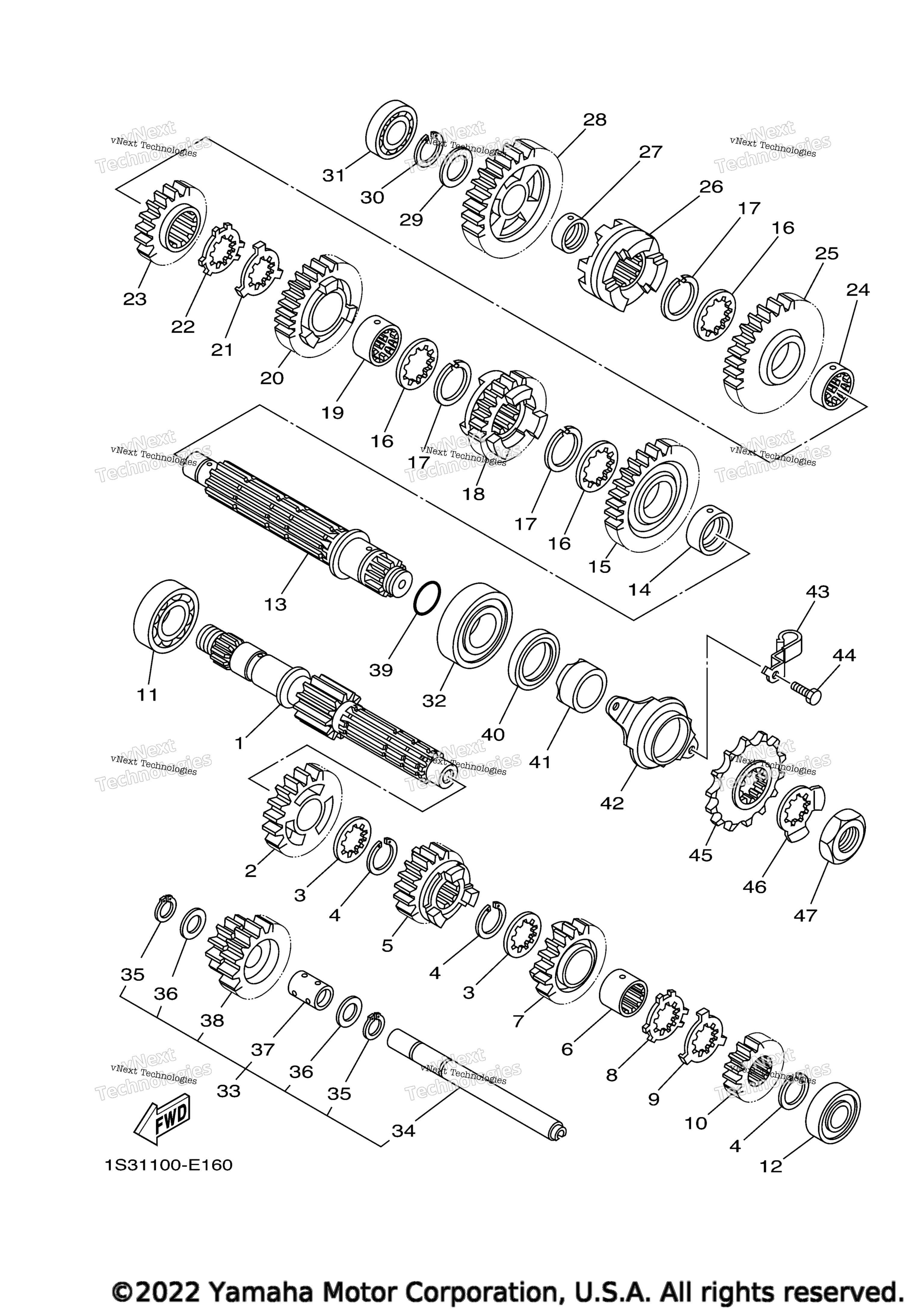

Схема трансмиссии для RAPTOR 700 (YFM70RSBPL)
Схема
Детали
Номер
Наименование детали
Цена
1
Main Axle Assy art. 1S3-17401-00-00
По запросу
2
Шестерня 5-ой передачи Yamaha Raptor 700 art. 1S3-17151-00-00
По запросу
3
Washer art. 90209-22008-00
По запросу
4
Стопорное кольцо Yamaha art. 93440-25084-00
от 525 ₽
5
Шестерня 3-ей передачи КПП Yamaha art. 1S3-17131-00-00
По запросу
6
Collar art. 90387-22006-00
По запросу
7
Gear, 4Th Pinion (22T) art. 1S3-17141-00-00
По запросу
8
Washer, Claw art. 90214-22003-00
По запросу
9
Washer, Claw art. 90214-22002-00
По запросу
10
Gear, 2Nd Pinion (14T) art. 1S3-17121-00-00
По запросу
11
Подшипник Yamaha art. 93306-20541-00
от 4 484 ₽
12
Подшипник Yamaha art. 93306-00431-00
По запросу
13
Drive Axle Assy art. 1S3-17402-00-00
По запросу
14
Collar art. 90387-28008-00
По запросу
15
Gear, 2Nd Wheel (28T) art. 1S3-17221-00-00
По запросу
16
Washer art. 90209-26008-00
По запросу
17
Circlip art. 93440-28062-00
По запросу
18
Gear, 4Th Wheel (25T) art. 1S3-17241-00-00
По запросу
19
Collar art. 90387-26005-00
По запросу
20
Gear, 3Rd Wheel (25T) art. 1PE-17231-00-00
По запросу
21
Washer, Claw art. 90214-26002-00
По запросу
22
Washer, Claw art. 90214-26003-00
По запросу
23
Шестерня 5 передачи Yamaha art. 1S3-17251-00-00
от 9 900 ₽
24
Collar art. 90387-26004-00
По запросу
25
Шестерня КПП 38 зубьев Yamaha art. 1S3-17211-00-00
от 12 432 ₽
26
Clutch, Dog art. 1S3-17285-00-00
По запросу
27
Collar art. 90387-20021-00
По запросу
28
Gear, Reverse Wheel 2 (29T) art. 1S3-17253-00-00
По запросу
29
Washer, Plate (T=1.0) art. 90201-20276-00
По запросу
30
Стопорное кольцо Yamaha art. 99009-20400-00
от 450 ₽
31
Подшипник art. 93306-00423-00
По запросу
32
Подшипник Yamaha art. 93306-27803-00
По запросу
33
Counter Axle Assy art. 1S3-17430-00-00
По запросу
34
. .Axle, Idle art. 1S3-17432-00-00
По запросу
35
Стопорное кольцо Yamaha art. 93440-15012-00
от 990 ₽
36
. .Washer, Plate art. 90201-15701-00
По запросу
37
. .Collar art. 90387-1504G-00
По запросу
38
. .Gear, Reverse Wheel1(12T/24T art. 1S3-17243-00-00
По запросу
39
O-Ring art. 93210-25001-00
По запросу
40
Сальник Yamaha art. 93102-35393-00
По запросу
41
Collar art. 90387-28009-00
По запросу
42
Plate, Cover art. 1S3-17471-00-00
По запросу
43
Clamp art. 90461-10011-00
По запросу
44
Bolt, Hexagon art. 97012-06014-00
По запросу
45
Звезда ведущая Yamaha art. 9383G-14231-00
По запросу
46
Washer, Lock art. 90215-25003-00
По запросу
47
Гайка Yamaha art. 90179-22011-00
По запросу
