модель 2003 года
- Модель TRV 500
- Код модели ATV 500 TRV AUTOMATIC TRANSMISSION [A2003TDM4BUSG-2003-185]

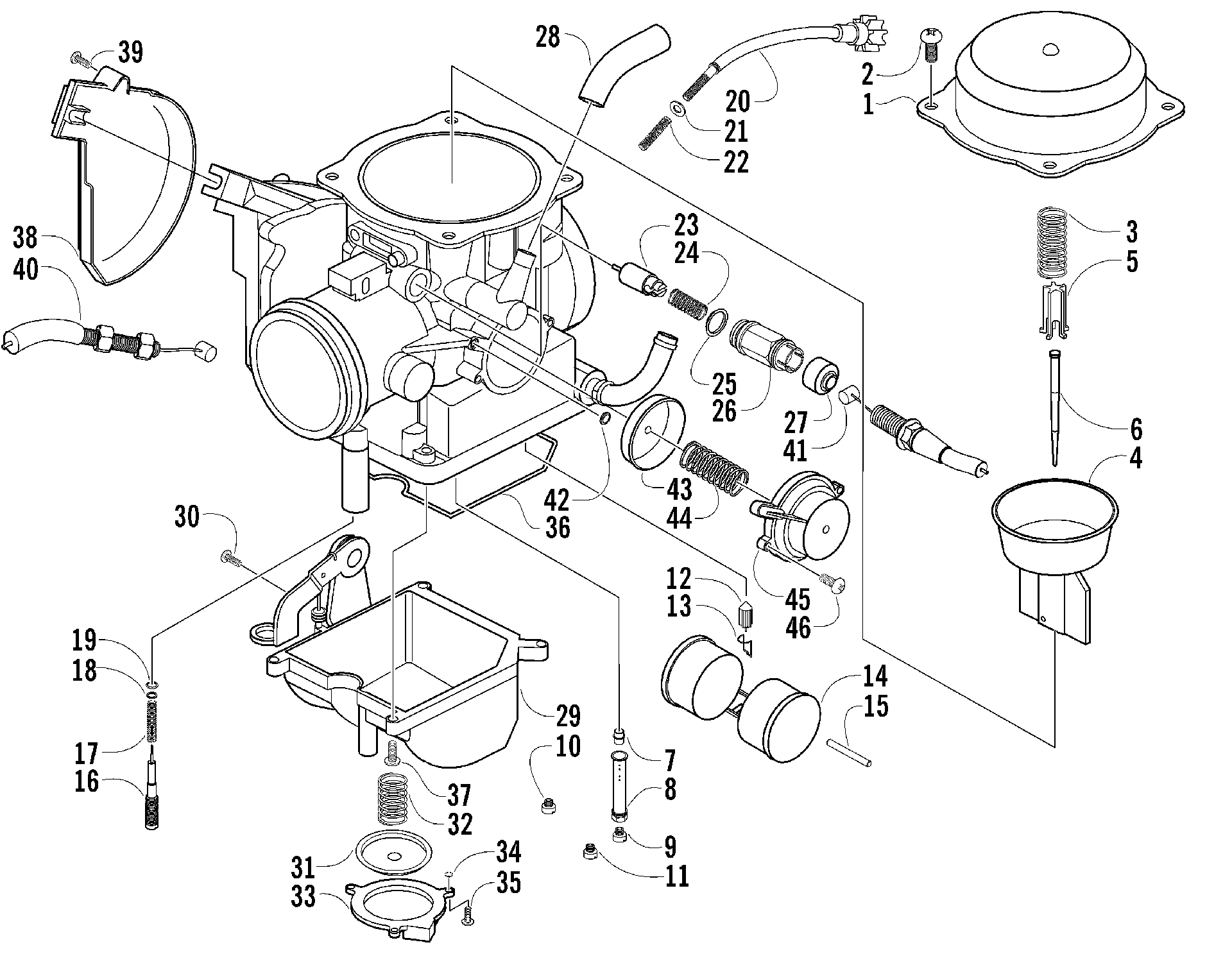

Схема карбюратора [60009] для ATV 500 TRV AUTOMATIC TRANSMISSION [A2003TDM4BUSG-2003-185]
Схема
Детали
![Карбюратор [60009]](/upload/schemas/633d31ff426ea1.30870751.gif)
Номер
Наименование детали
Цена
0
CARB,KEIHIN-CVK 36 art. 0470-458
По запросу
1
COVER, TOP art. 5507-001
По запросу
2
SCREW, TOP COVER art. 5507-002
По запросу
3
Пружина Arctic Cat art. 5507-066
от 578 ₽
4
Мембрана карбюратора Arctic Cat art. 5507-099
от 15 900 ₽
5
Пружина Arctic Cat art. 5507-005
По запросу
6
JET NEEDLE art. 5507-100
По запросу
7
NEEDLE JET art. 5507-007
По запросу
8
HOLDER, NEEDLE- JET art. 5507-047
По запросу
9
MAIN JET 148 art. 5507-041
По запросу
9
MAIN JET 142 Optional art. 5507-043
По запросу
9
MAIN JET 140 Optional art. 5507-044
По запросу
9
MAIN JET 150 Optional art. 5507-009
По запросу
10
JET, SLOW #40 art. 5507-070
По запросу
11
JET,STARTER 90 art. 5507-092
По запросу
12
FLOAT VALVE SET (inc. 13) art. 5507-107
По запросу
13
Clip Not a Service Part art. -N/A-
По запросу
14
Поплавок Arctic Cat art. 5507-039
от 3 119 ₽
15
Pin, Float Not a Service Part art. -N/A-
По запросу
16
PILOT SCREW SET (inc. 17-19) art. 5507-108
По запросу
17
Spring Not a Service Part art. -N/A-
По запросу
18
Washer Not a Service Part art. -N/A-
По запросу
19
O-Ring Not a Service Part art. -N/A-
По запросу
20
STOP SCREW COMP. art. 5507-027
По запросу
21
WASHER art. 5507-028
По запросу
22
SPRING art. 5507-029
По запросу
23
STARTER VALVE art. 5507-022
По запросу
24
SPRING art. 5507-023
По запросу
25
O-RING art. 5507-024
По запросу
26
CAP art. 5507-025
По запросу
27
RUBBER CAP art. 5507-026
По запросу
28
TUBE, VINYL art. 5507-030
По запросу
29
Chamber, Float - Assembly (inc. 30-36) art. 5507-065
По запросу
30
SCREW, DRAIN art. 5507-050
По запросу
31
Diaphragm art. 5507-197
По запросу
32
SPRING art. 5507-032
По запросу
33
Housing, Pump Not a Service Part art. -N/A-
По запросу
34
U RING art. 5507-034
По запросу
35
SCREW art. 5507-035
По запросу
36
O-RING, FLOAT CHAMBER art. 5507-067
По запросу
37
SCREW art. 5507-017
По запросу
38
COVER art. 5507-036
По запросу
39
SCREW(TOP COVER) art. 5507-037
По запросу
40
Трос газа Arctic Cat art. 0487-049
от 5 975 ₽
41
CABLE,CHOKE-500 (KEIHIN) art. 0487-016
По запросу
42
U-RING art. 5507-102
По запросу
43
DIAPHRAGM ASS’Y art. 5507-103
По запросу
44
COIL SPRING art. 5507-104
По запросу
45
Cover art. 5507-105
По запросу
46
SCREW art. 5507-106
По запросу
