модель 2003 года
- Модель TRV 500
- Код модели ATV 500 TRV AUTOMATIC TRANSMISSION [A2003TDM4BUSG-2003-185]

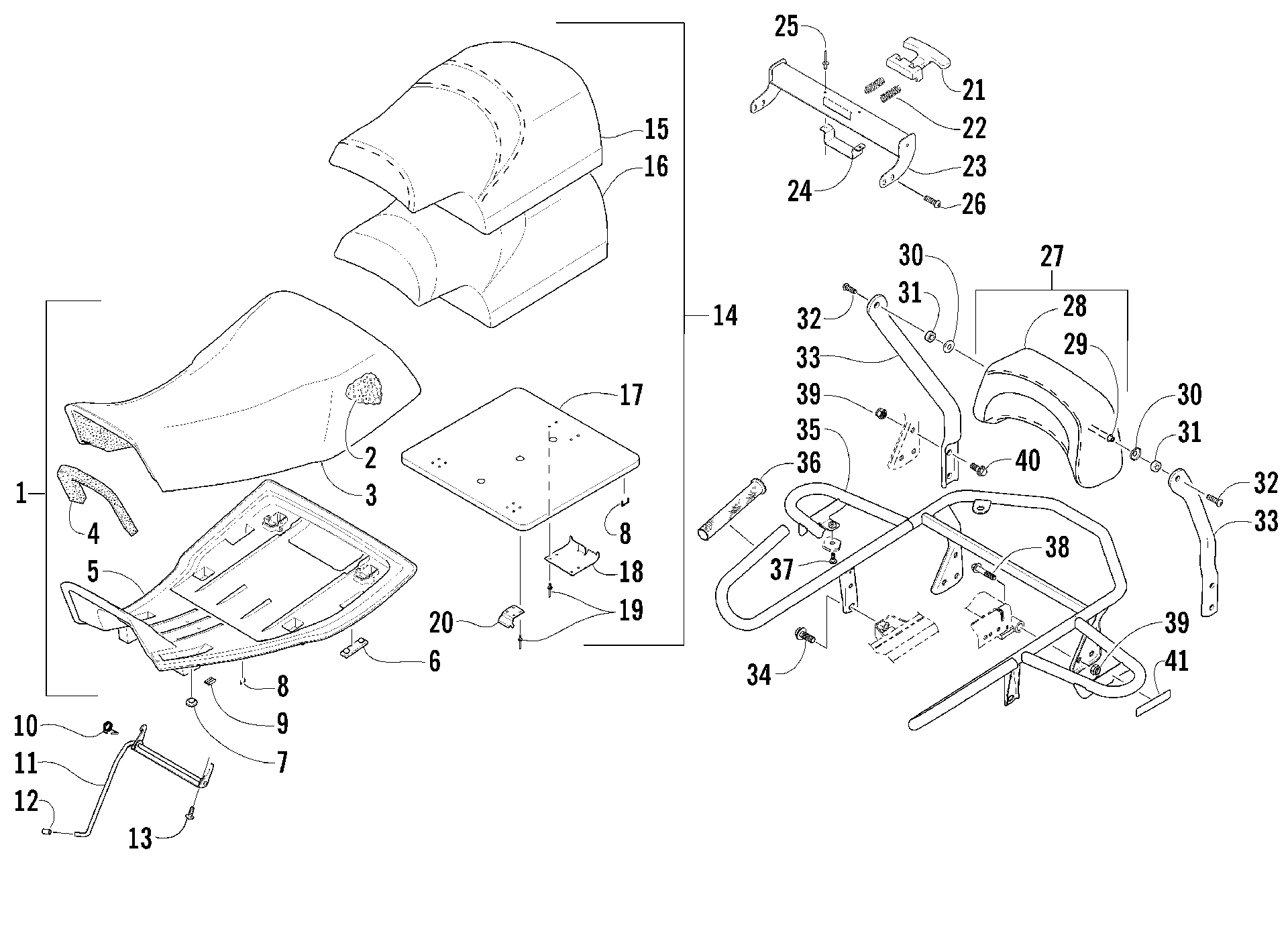

Схема сиденья ASSEMBLY [60219] для ATV 500 TRV AUTOMATIC TRANSMISSION [A2003TDM4BUSG-2003-185]
Схема
Детали
![Сиденье ASSEMBLY [60219]](/upload/schemas/633d6bcfef9a33.51879079.gif)
Номер
Наименование детали
Цена
1
SEAT, TBOX-ASSY (inc. 2-9) art. 0506-613
По запросу
2
FOAM,SEAT (68-72ILD).48@3.3 art. 0506-555
По запросу
3
COVER, SEAT art. 0506-556
По запросу
4
FOAM,SOUND-SEAT art. 1406-060
По запросу
5
Base, Seat Assembly (inc. 6-7) art. 0406–925
По запросу
6
Bumper art. 0406-879
По запросу
7
BUMPER,SEAT art. 0406-877
По запросу
8
Staple art. 0624-100
По запросу
9
SEAT LATCH art. 0406-930
По запросу
10
SPRING,SEAT LATCH art. 1406-112
По запросу
11
LATCH,SEAT art. 1406-185
По запросу
12
Cap, Protector art. 0623-404
По запросу
13
Винт Arctic Cat art. 8477-616
от 110 ₽
14
Seat Assembly - Passenger (inc. 8 and 15-20) art. 1506-137
По запросу
15
COVER,SEAT-AUX art. 1506-138
По запросу
16
FOAM,SEAT-AUX (68-72ILD) .44@4.7 art. 1506-139
По запросу
17
BASE, SEAT - AUXILIARY art. 1406-194
По запросу
18
Plate, Strike art. 2606-161
По запросу
19
RIVET,BLIND (3/16 X .157-.472 GRIP) art. 0423-425
По запросу
20
BRACKET,SEAT-AUXILLIARY art. 1406-203
По запросу
21
Handle, Backrest - Latch art. 2606-159
По запросу
22
Spring, Compression art. 2606-154
По запросу
23
CHANNEL,LATCH-BLACK art. 0506-940
По запросу
24
Bracket, Retainer - Latch art. 2706-130
По запросу
25
Заклепка Arctic Cat art. 8060-706
от 116 ₽
26
Screw, Machine art. 8476-612
По запросу
27
BACKREST, ASSY W/ LOGO (inc. 28-29) art. 0506-912
По запросу
28
COVER, BACKREST W/GRAPHIC art. 1506-284
По запросу
29
Axle, Inner Carriage art. 0114-163
По запросу
30
Washer, Cup art. 0723-003
По запросу
31
Block, Tension - Backrest art. 0616-547
По запросу
32
Screw, Machine art. 0623-566
По запросу
33
SUPPORT,BACKREST-LEFT-BLACK art. 0506-966
По запросу
33
SUPPORT,BACKREST-RIGHT-BLACK art. 0506-965
По запросу
34
Болт Arctic Cat art. 8409-020
от 110 ₽
35
HANDHOLD,AUXILIARY-BLACK art. 1506-141
По запросу
36
Грипс руля Arctic Cat art. 1606-442
от 2 405 ₽
37
Винт Arctic Cat art. 0423-101
от 263 ₽
38
SCREW,SHLDR-TSH-M10-1.25 art. 0423-420
По запросу
39
NUT, WHEEL MOUNTING-Z&C art. 0423-322
По запросу
40
Screw, Cap art. 8409-025
По запросу
41
DECAL,REFLECTOR-RED (81X25) art. 0411-652
По запросу
