модель 2003 года
- Модель TRV 500
- Код модели ATV 500 TRV AUTOMATIC TRANSMISSION [A2003TDM4BUSG-2003-185]

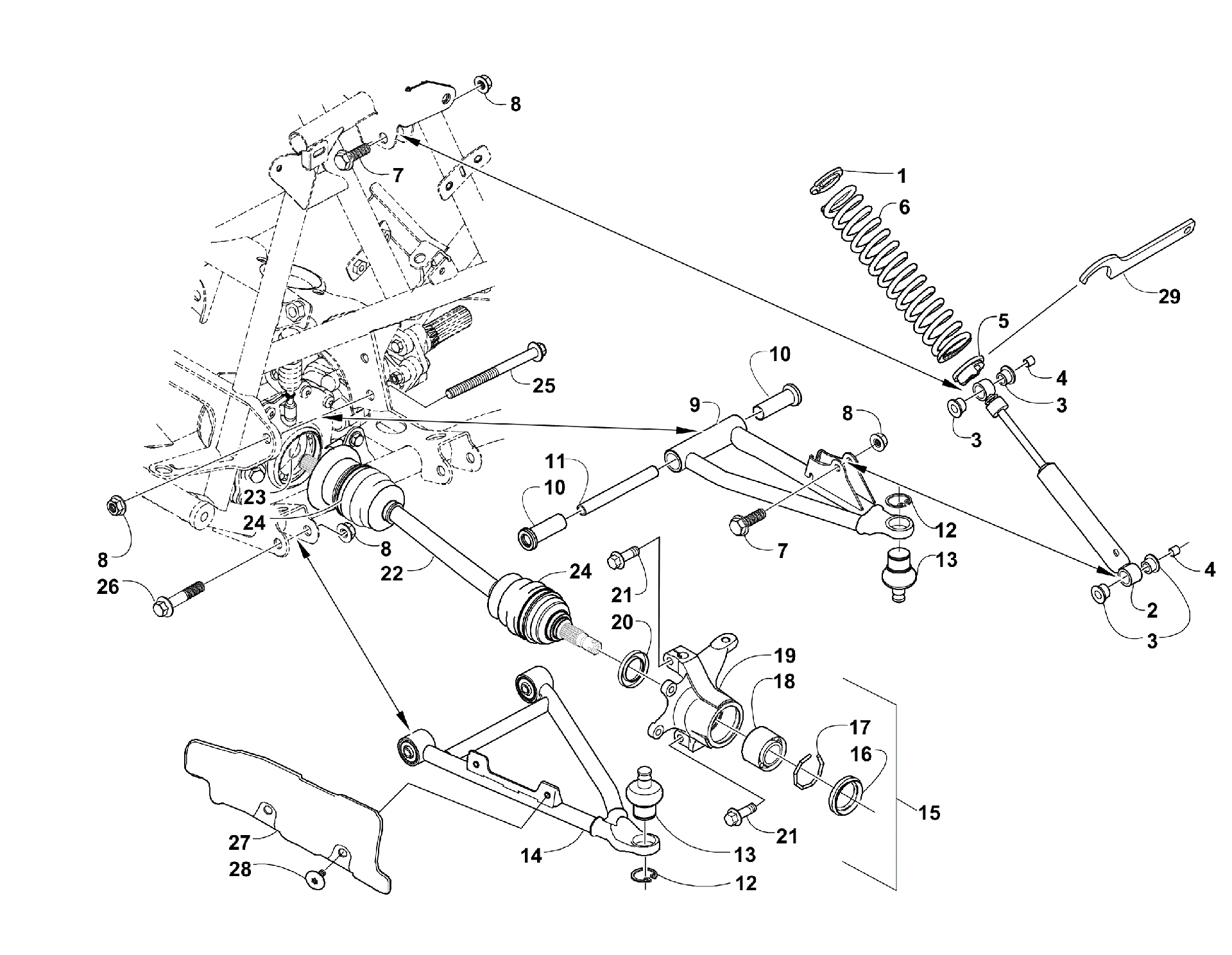

Схема узла передней подвески [60199] для ATV 500 TRV AUTOMATIC TRANSMISSION [A2003TDM4BUSG-2003-185]
Схема
Детали
![Узел передней подвески [60199]](/upload/schemas/633d4ecf69cc80.15716394.gif)
Номер
Наименование детали
Цена
1
Верхняя чашка амортизатора Arctic Cat art. 1603-889
По запросу
2
SHOCK ABSORBER-FRONT (inc. 3-4) art. 0403-116
По запросу
3
Втулка амортизатора Arctic Cat art. 0604-310
По запросу
4
Втулка Arctic Cat art. 0403-028
от 473 ₽
5
Кольцо регулировочное амортизатора art. 0403-395
от 2 205 ₽
Аналог
Кольцо регулировочное амортизатора Arctic Cat б.у
art. 0403-395_б.у
1 130 ₽
Требуется 2 шт.
Подписаться
6
SPRING, FRONT-BLACK art. 0503-232
По запросу
7
Болт M10x1,25x40 Arctic Cat art. 8409-040
от 160 ₽
8
Гайка Arctic Cat art. 8428-002
от 310 ₽
9
Передний верхний правый рычаг Arctic Cat art. 0503-416
от 12 900 ₽
9
Передний верхний левый рычаг art. 0503-417
от 12 900 ₽
10
Втулка пластиковая рычага Arctic Cat art. 0403-289
от 473 ₽
11
Втулка рычага подвески art. 0403-439
от 2 310 ₽
12
Зажим шаровой опоры Arctic Cat art. 0423-009
от 221 ₽
13
Шаровая опора Arctic Cat art. 0405-483
от 2 919 ₽
Аналог
1 810 ₽
Требуется 4 шт.
Подписаться
Аналог
2 000 ₽
Требуется 4 шт.
Подписаться
14
A-ARM, FRONT LH LOWER - ASSEMBLY (inc. 12-13) art. 0503-195
По запросу
14
Рычаг передний правый нижний Arctic Cat art. 0503-194
от 33 915 ₽
15
Knuckle - Assembly - Right (inc. 16-20) art. 0505-452
По запросу
15
Knuckle - Assembly - Left (inc. 16-20) art. 0505-453
По запросу
16
Сальник Arctic Cat art. 0402-089
от 578 ₽
17
Стопор Arctic Cat art. 0423-034
от 788 ₽
18
Подшипник Arctic Cat art. 0402-275
от 4 694 ₽
19
Knuckle - Assembly - Left art. 0505-453
По запросу
19
Knuckle - Assembly - Right art. 0505-452
По запросу
20
Сальник Arctic Cat art. 2402-610
от 683 ₽
21
Болт переднего кулака Arctic Cat art. 0423-998
от 390 ₽
22
HALFSHAFT (inc. 23-24) art. 1502-442
По запросу
23
CLIP,RETAINING-IB (22X21) art. 1441-816
По запросу
24
Пыльник шруса Arctic Cat art. 1436-207
от 1 596 ₽
Аналог
2 153 ₽
Требуется 2 шт.
25
Болт Arctic Cat art. 0423-334
По запросу
26
Болт подвески Arctic Cat art. 8409-060
от 578 ₽
27
GUARD, BOOT-LH (BLACK) art. 1406-035
По запросу
27
GUARD, BOOT-RH (BLACK) art. 1406-034
По запросу
28
Винт Arctic Cat art. 0423-101
от 263 ₽
29
66-mm Spanner Wrench Arctic Cat art. 0441-587
от 1 701 ₽
