модель 2003 года
- Модель TRV 500
- Код модели ATV 500 TRV AUTOMATIC TRANSMISSION [A2003TDM4BUSG-2003-185]

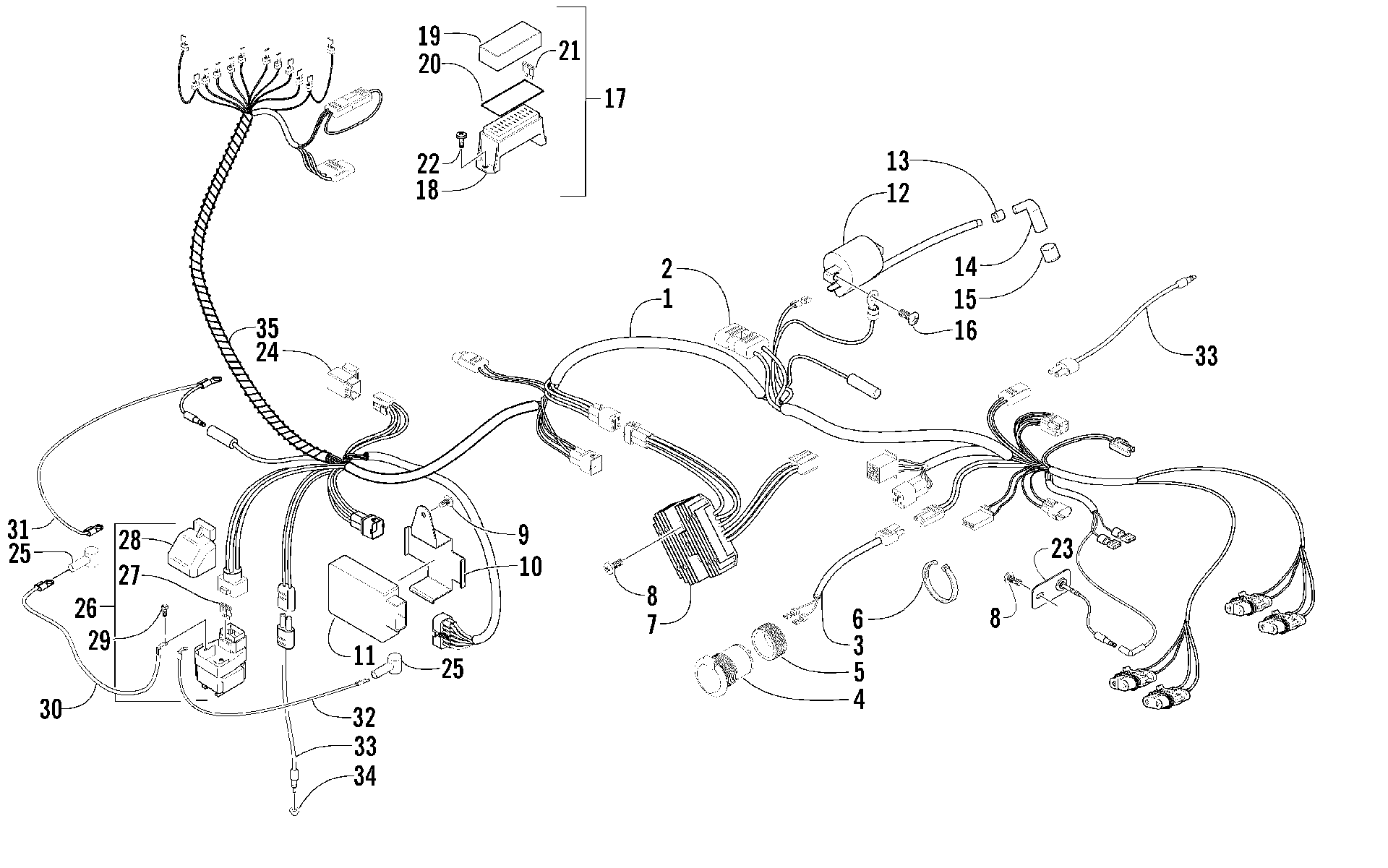

Схема жгута проводов ASSEMBLY [60225] для ATV 500 TRV AUTOMATIC TRANSMISSION [A2003TDM4BUSG-2003-185]
Схема
Детали
![Жгут проводов ASSEMBLY [60225]](/upload/schemas/633d801fedba43.46683803.gif)
Номер
Наименование детали
Цена
1
HARNESS,MAIN-500 AUTO (inc. 2) art. 0486-098
По запросу
2
DIODE ASSY (Start In Gear) art. 0486-029
По запросу
3
HARNESS,12V RECEPTICAL art. 0486-004
По запросу
4
Розетка 12V Arctic Cat art. 0641-897
По запросу
5
NUT, RETAINER-12V ACC PLUG art. 0445-034
По запросу
6
Зажим Arctic Cat art. 0123-788
По запросу
7
REGULATOR,VOLTAGE art. 3530-059
По запросу
8
Screw, Machine art. 8476-625
от 160 ₽
9
Винт Arctic Cat art. 8476-616
По запросу
10
BRACKET, CDI - BLACK art. 0506-987
По запросу
11
CDI UNIT art. 3530-039
По запросу
12
COIL, IGN art. 3530-027
По запросу
13
SEAL, HIGH TENSION CORD art. 3430-009
По запросу
14
CAP ASSY, SPARK PLUG art. 3430-007
По запросу
15
SEAL SPARK PLUG art. 3430-008
По запросу
16
Болт Arctic Cat art. 8476-620
По запросу
17
FUSE BOX-ASSY (inc. 18-19) art. 0530-001
По запросу
18
Block, Fuse Not a Service Part art. -N/A-
По запросу
19
Cover, Fuse Block Not a Service Part art. -N/A-
По запросу
20
DECAL,FUSE BLOCK art. 0411-271
По запросу
21
Fuse - 10 Amp art. 0630-057
По запросу
21
Fuse - 15 Amp art. 0630-058
По запросу
22
Screw, Self-Tapping art. 0623-361
По запросу
23
KIT,FAN DIODE art. 0530-125
По запросу
24
RELAY ASSY, NEUTRAL START art. 3530-026
По запросу
25
Boot, Terminal art. 0645-019
от 350 ₽
Аналог
Колпачок силового провода контактора лебедки Arctic Cat б.у
art. 0645-019_б.у
350 ₽
Требуется 2 шт.
26
RELAY ASSY, STARTING MOTOR (inc. 27-28) art. 3530-001
По запросу
27
Fuse - 30 Amp art. 0630-098
По запросу
28
COVER, RELAY SWITCH art. 3530-010
По запросу
29
Screw, Machine art. 8477-610
По запросу
30
CABLE,BATTERY-SOLENOID (16" RED #8) art. 0445-003
По запросу
31
CABLE,BATTERY/CHASSIS art. 0445-035
По запросу
32
CABLE,BATT/EL ST RLY (RED) art. 0445-019
По запросу
33
SWITCH,BRAKE-ASSY art. 0409-009
По запросу
34
RETAINER,BRAKE SWITCH art. 0402-991
По запросу
35
Conduit, High Temperature - 26 in. art. 0716-507
По запросу
