модель 2003 года
- Модель TRV 500
- Код модели ATV 500 TRV AUTOMATIC TRANSMISSION [A2003TDM4BUSG-2003-185]

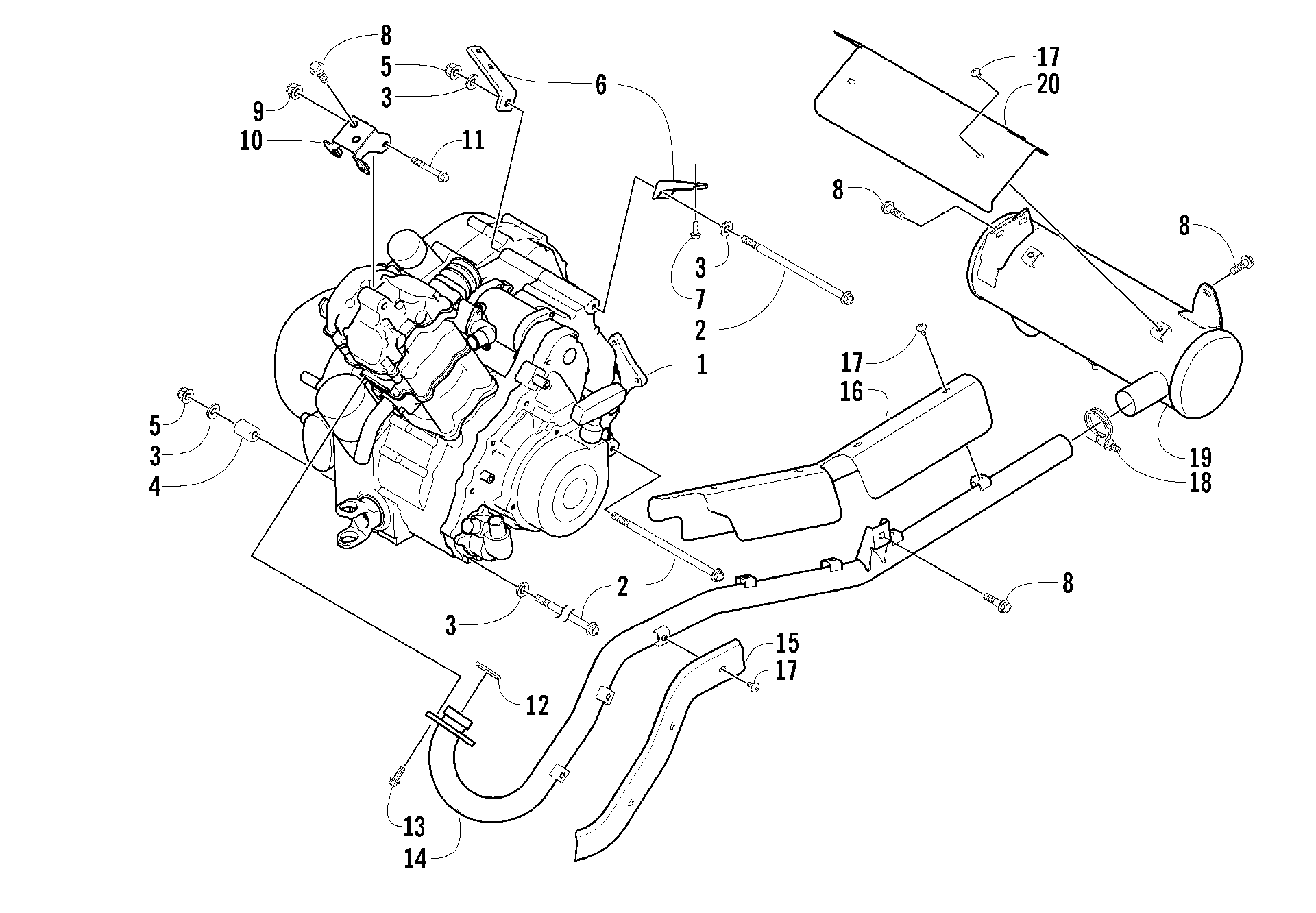

Схема двигателя AND EXHAUST [60216] для ATV 500 TRV AUTOMATIC TRANSMISSION [A2003TDM4BUSG-2003-185]
Схема
Детали
![Двигатель AND EXHAUST [60216]](/upload/schemas/633d455935a636.80577257.gif)
Номер
Наименование детали
Цена
1
ENGINE-ASSY (FROM 0463-023) art. 0462-023
По запросу
2
SCREW,CAP-HFH M10X1.25X215 CL10.9 Z&Y art. 0423-405
По запросу
3
Шайба Arctic Cat art. 0423-426
от 110 ₽
4
Втулка art. 1423-025
от 1 092 ₽
5
Гайка Arctic Cat art. 8428-002
от 310 ₽
6
BRACKET,MOTOR MTG-LH-BLACK art. 1506-025
По запросу
6
BRACKET,MOTOR MTG-RH-BLACK art. 1506-024
По запросу
7
Screw, Cap art. 8408-616
По запросу
8
Болт Arctic Cat art. 8408-816
от 110 ₽
9
NUT,HEX-FLG M8X1.25 CL8 Z&Y art. 8424-802
По запросу
10
BRKT, MOTOR MOUNT-BLACK art. 0506-546
По запросу
11
SCREW,CAP-HFH M8X1.25X60 CL8.8 Z&Y art. 8408-860
По запросу
12
SEAL,EXHAUST PIPE art. 0412-007
По запросу
13
Болт Arctic Cat art. 8408-820
от 110 ₽
14
PIPE,EXHAUST-BLACK art. 0512-055
По запросу
15
SHIELD,EXHAUST PIPE art. 0412-189
По запросу
16
COVER, EXHAUST-PIPE art. 0412-235
По запросу
17
Screw, Machine art. 8477-610
По запросу
18
CLAMP,EXHAUST (NORMA ARS-M8-39.5) art. 0423-150
По запросу
19
MUFFLER, BLACK art. 0412-172
По запросу
20
Cover, Muffler art. 0412-206
По запросу
