модель 2003 года
- Модель TRV 500
- Код модели ATV 500 TRV AUTOMATIC TRANSMISSION [A2003TDM4BUSG-2003-185]

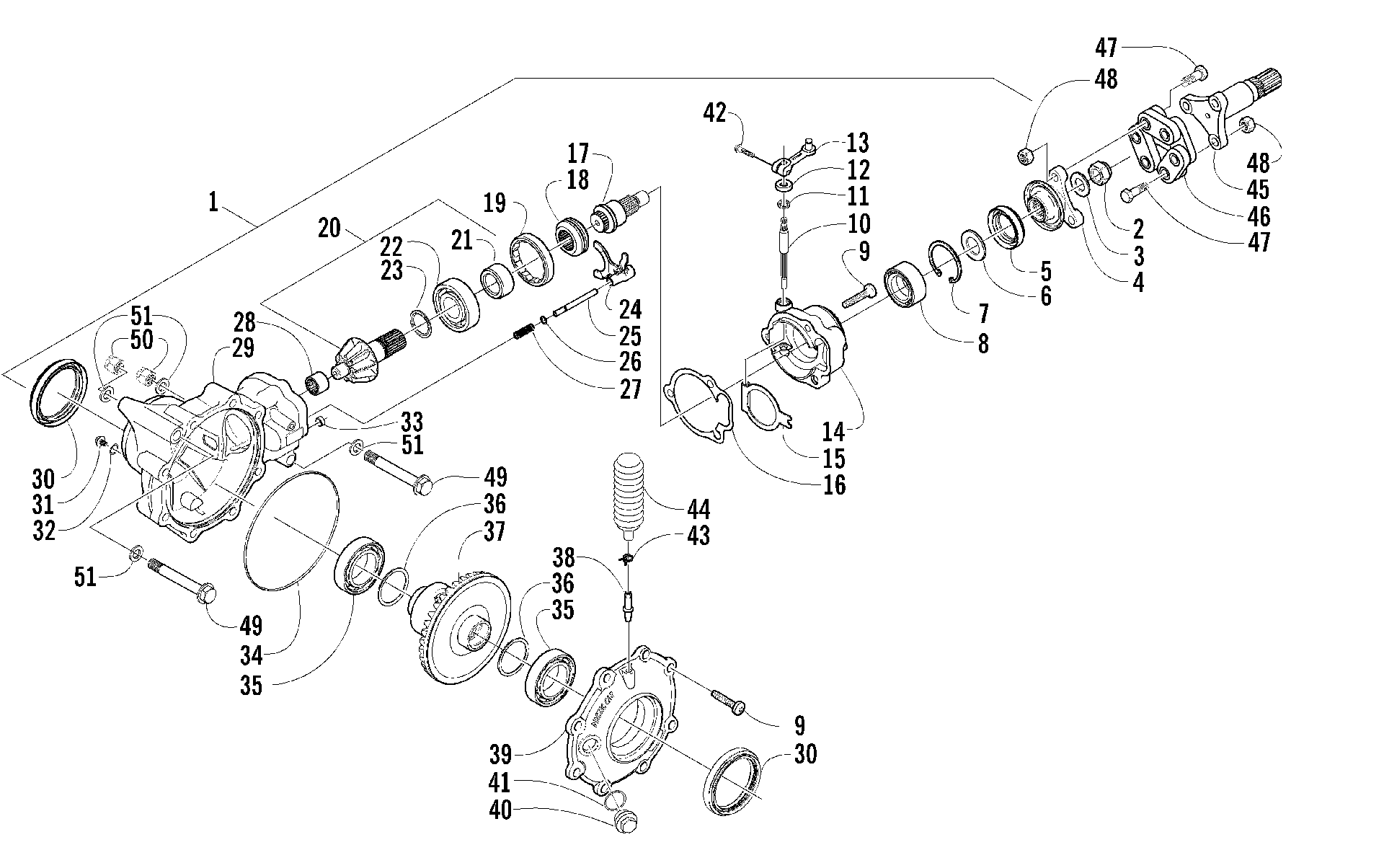

Схема передней части DRIVE GEARCASE ASSEMBLY [60194] для ATV 500 TRV AUTOMATIC TRANSMISSION [A2003TDM4BUSG-2003-185]
Схема
Детали
![Передняя часть DRIVE GEARCASE ASSEMBLY [60194]](/upload/schemas/633d4b6b064868.47102348.gif)
Номер
Наименование детали
Цена
1
GEARCASE,FR-ASSY (3.6) (inc. 2-42) art. 0502-119
По запросу
2
NUT,FRONT DRIVE art. 0423-135
По запросу
3
WASHER,FRONT DRIVE art. 0423-134
По запросу
4
FLANGE,DRIVE art. 0402-422
По запросу
5
Сальник Arctic Cat art. 0402-395
По запросу
6
SPACER,DRIVE-FRONT art. 0402-346
По запросу
7
RING,RETAINING-EXT (DSH-25) art. 0402-332
По запросу
8
BEARING,WHEEL HUB-RR (ATV-BB-1) art. 0402-003
от 1 190 ₽
9
Screw, Self-Tapping art. 0423-118
По запросу
10
SHAFT,SELECTOR art. 0402-412
По запросу
11
SEAL,9.5X14.3X3 art. 0402-416
По запросу
12
PLATE,SELECTOR SHAFT art. 0402-398
По запросу
13
ARM,SELECTOR-ASSY art. 0502-092
По запросу
14
HOUSING, SELECTOR -FR MACH art. 0502-122
По запросу
15
PLATE,SPRING SELECTOR art. 0402-414
По запросу
16
Прокладка редуктора Arctic Cat art. 0402-947
от 473 ₽
17
SHAFT,INPUT-DIFFERENTIAL art. 0402-410
По запросу
18
Гайка хвостовика редуктора Arctic Cat art. 0402-413
По запросу
19
Collar, Lock art. 0402-357
По запросу
20
GEAR,PINION (10T) SUB-ASSY (inc. 21-23) art. 0502-123
По запросу
21
Collar, Retaining art. 0402-336
По запросу
22
Подшипник Arctic Cat art. 0402-327
от 3 266 ₽
Аналог
13 870 ₽
Требуется 1 шт.
23
SHIM,25.7X34.9X1.4 art. 0402-425
По запросу
23
SHIM,25.7X34.9X1.5 art. 0402-426
По запросу
23
SHIM,25.7X34.9X1.6 art. 0402-427
По запросу
23
SHIM,25.7X34.9X1.7 art. 0402-428
По запросу
23
SHIM,25.7X34.9X1.3 art. 0402-424
По запросу
24
FORK, SELECTOR art. 0402-420
По запросу
25
Shaft, Shuttle art. 0402-417
По запросу
26
O-Ring art. 0423-147
По запросу
27
SPRING,RETURN-4WD art. 0402-418
По запросу
28
Подшипник хвостовика игольчатый Arctic Cat art. 0402-328
от 13 870 ₽
Аналог
13 870 ₽
Требуется 1 шт.
29
Корпус редуктора Arctic Cat art. 0502-514
По запросу
30
Сальник редуктора Arctic Cat art. 2402-150
от 1 292 ₽
Аналог
Ремкомплект сальников редуктора Arctic Cat
art. 0935-0471
2 530 ₽
Требуется 2 шт.
Подписаться
Аналог
Сальники заднего редуктора Arctic Cat, All Balls Racing
art. 25-2072-5
3 210 ₽
Требуется 2 шт.
Аналог
13 870 ₽
Требуется 2 шт.
31
Пробка Arctic Cat art. 1402-210
от 1 848 ₽
32
Сальник Arctic Cat art. 0423-153
от 14 850 ₽
33
Pin, Dowel art. 0402-411
По запросу
34
Кольцо резиновое Arctic Cat art. 0423-149
от 1 596 ₽
35
Подшипник Arctic Cat art. 0402-393
от 1 901 ₽
Аналог
13 870 ₽
Требуется 2 шт.
36
Shim, 41 x 49 x 1.7 mm art. 0402-409
По запросу
36
Shim, 41 x 49 x 1.6 mm art. 0402-408
По запросу
36
Shim, 41 x 49 x 1.5 mm art. 0402-407
По запросу
36
Shim, 41 x 49 x 1.4 mm art. 0402-406
По запросу
36
Shim, 41 x 49 x 1.3 mm art. 0402-405
По запросу
37
GEAR,RING (36T) - WELDMENT art. 0502-124
По запросу
38
FITTING, STRAIGHT-BARB art. 0402-871
По запросу
39
COVER,GEARCASE-FR MACH art. 0502-121
По запросу
40
Заливная пробка редуктора Arctic Cat art. 0402-333
от 1 596 ₽
41
Уплотнительное кольцо Arctic Cat art. 0423-154
от 368 ₽
42
Screw, Cap art. 8410-620
По запросу
43
Хомут сапуна Arctic Cat art. 0423-315
от 210 ₽
44
Сапун Arctic Cat art. 1402-620
от 750 ₽
45
SHAFT, PROPELLER-FRONT art. 0502-200
По запросу
46
Муфта кардана Arctic Cat art. 3435-007
По запросу
47
BOLT,PROP SHAFT 10X45 art. 3423-903
По запросу
48
Nut art. 3007-391
По запросу
49
Screw, Cap art. 0423-404
По запросу
50
Гайка Arctic Cat art. 8428-002
от 310 ₽
51
Шайба Arctic Cat art. 0423-426
от 110 ₽
