модель 2003 года
- Модель TRV 500
- Код модели ATV 500 TRV AUTOMATIC TRANSMISSION [A2003TDM4BUSG-2003-185]

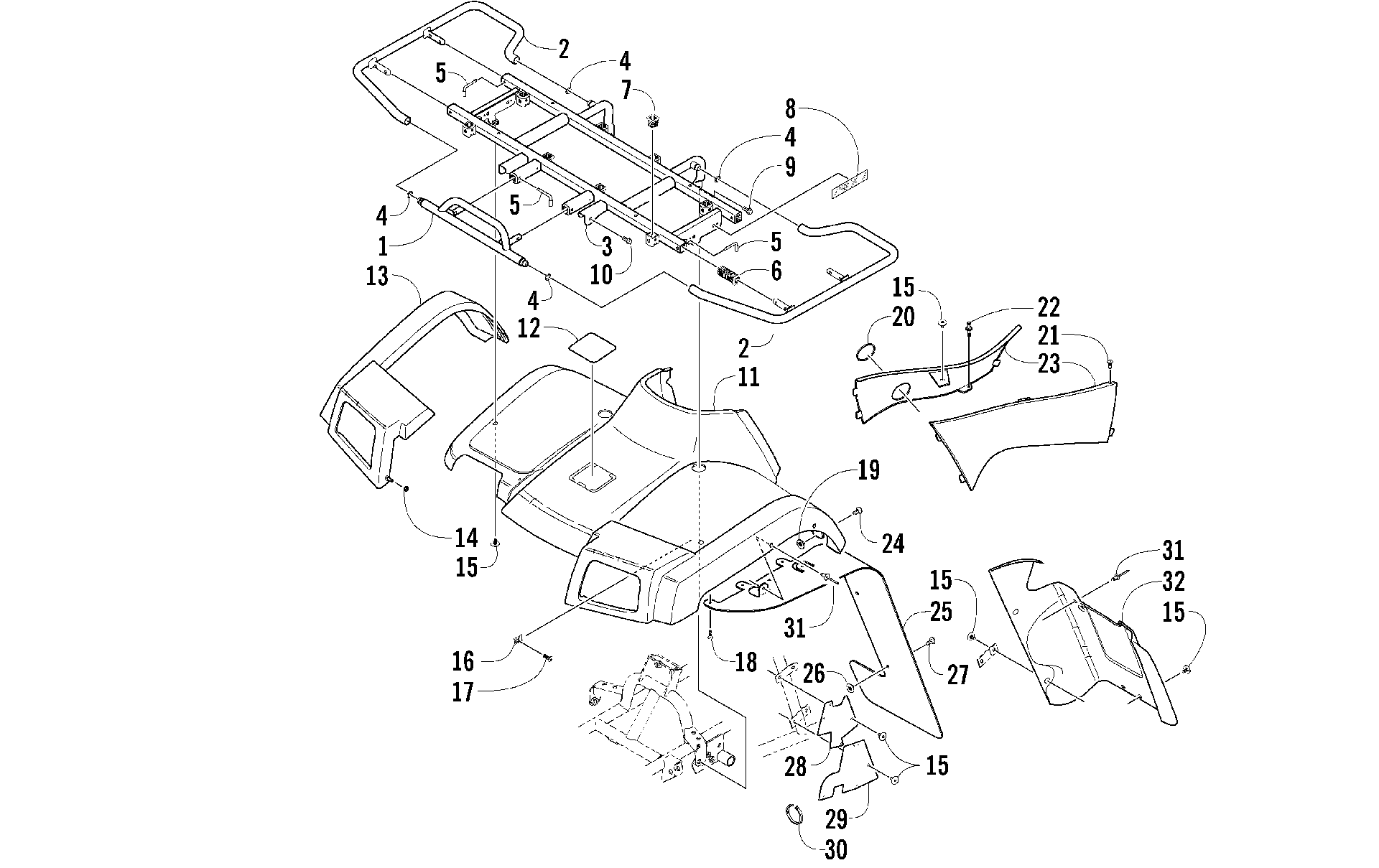

Схема передней части BODY PANEL ASSEMBLY [60220] для ATV 500 TRV AUTOMATIC TRANSMISSION [A2003TDM4BUSG-2003-185]
Схема
Детали
![Передняя часть BODY PANEL ASSEMBLY [60220]](/upload/schemas/633d499776e1e6.14746677.gif)
Номер
Наименование детали
Цена
1
RACK,FR CENTER-BLACK art. 0541-133
По запросу
2
RACK,FR SIDE-BLACK art. 0541-134
По запросу
3
RACK,FR FRAME-BLACK art. 0541-135
По запросу
4
O-Ring art. 0623-903
По запросу
5
Фиксатор art. 0541-447
По запросу
6
BUSHING,RACK FRAME art. 2406-014
По запросу
7
Втулка багажника Arctic Cat art. 0441-592
от 2 310 ₽
8
DECAL,REFLECTOR-YELLOW art. 0411-646
По запросу
9
SCREW, CAP HFH M8-1.25 X 12 EM- BLK art. 0423-360
По запросу
10
Болт Arctic Cat art. 8408-816
от 110 ₽
11
PANEL,FENDER FR-ROUTED (GRN) (inc. 12) art. 0506-584
По запросу
12
COVER,ACCESS-MARSH GREEN (W/LOGO) art. 1406-141
По запросу
13
FLARE, FRONT-LEFT-ROUTED art. 1506-075
По запросу
13
FLARE,FRONT-RIGHT-ROUTED art. 1506-074
По запросу
14
Гайка art. 0423-357
По запросу
15
Винт Arctic Cat art. 0423-101
от 263 ₽
16
Clip, U-Nut art. 0423-031
По запросу
17
Винт Arctic Cat art. 8477-616
от 110 ₽
18
SCREW,SELF TAPPING-.1875 X .75 art. 0423-342
от 110 ₽
19
NUT,T-W/TEETH (6MM) art. 0423-077
По запросу
20
GROMMET,GAS VALVE KNOB art. 0470-404
По запросу
21
Screw, Self-Tapping art. 0623-309
По запросу
22
Клипса Arctic Cat art. 0623-362
от 90 ₽
23
PANEL, SIDE-LH-ROUTED GRN art. 0506-673
По запросу
23
Panel, Side - Right art. 0506-549
По запросу
24
Болт Arctic Cat art. 0423-356
от 168 ₽
25
KIT, FENDER FLARE EXTENSIONS art. 0436-433
По запросу
26
NUT,T W/TEETH - M6 art. 0423-438
По запросу
27
Screw, Machine art. 8477-610
По запросу
28
Panel, Fender - Inner - Right art. 1406-063
По запросу
28
PANEL,FENDER-LH-INNER art. 1406-064
По запросу
29
PANEL, FENDER- INNER art. 1406-006
По запросу
30
Зажим Arctic Cat art. 0123-788
По запросу
31
Клепка 246X.157-.394 черная Arctic Cat art. 0423-046
от 168 ₽
32
PANEL, KICK-FR-RH-BLACK art. 0406-941
По запросу
32
PANEL, KICK-FR-LH-ROUTED art. 0506-630
По запросу
