модель 2004 года
- Модель 300
- Код модели ATV 300 4X4 RED MRP [A2004ATF4AUST]

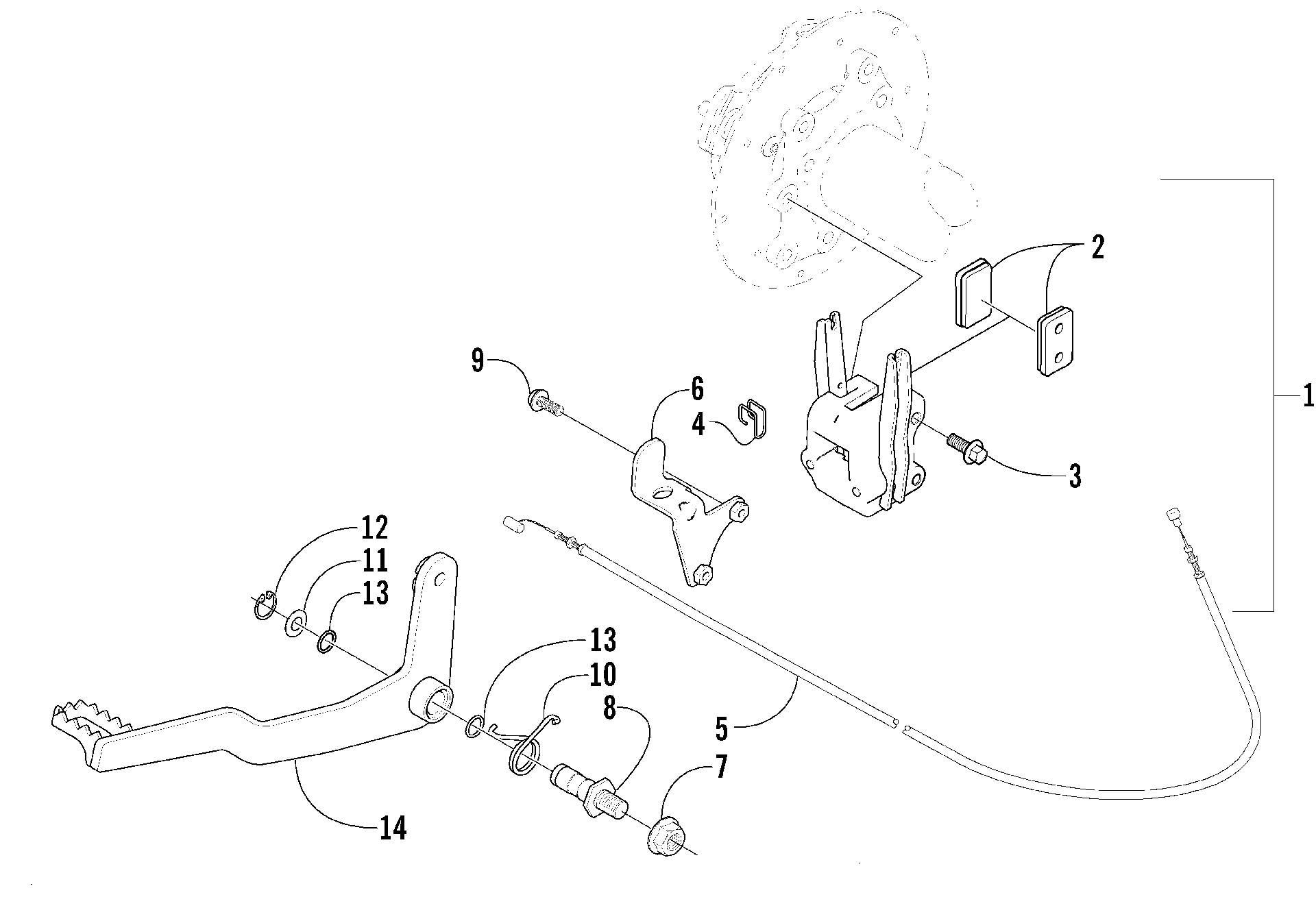

Схема вспомогательный тормоз узел [77804] для ATV 300 4X4 RED MRP [A2004ATF4AUST]
Схема
Детали
![вспомогательный тормоз узел [77804]](/upload/schemas/633c6ef14dda91.43250230.gif)
Номер
Наименование детали
Цена
1
CALIPER,BRAKE-MECHANICAL (inc. 2) art. 1502-865
По запросу
2
PAD,BRAKE-MECH PARK art. 1402-602
По запросу
3
Болт Arctic Cat art. 8408-825
По запросу
4
WIRE FORM,CABLE art. 0402-379
По запросу
5
CABLE,BRAKE RR art. 0487-010
По запросу
6
BRKT, BRAKE SWITCH-BLACK art. 0502-056
По запросу
7
NUT,M14-1.25 art. 0423-165
По запросу
8
AXLE, FOOT,BRAKE art. 0406-562
По запросу
9
Винт Arctic Cat art. 8476-616
По запросу
10
Spring, Footbrake - Black art. 0502-409
По запросу
11
WASHER,BRAKE LVR art. 0423-027
По запросу
12
Snap Ring EXTL-5/8 DIA art. 0623-237
По запросу
13
Уплотнительное кольцо Arctic Cat art. 0670-183
от 116 ₽
14
Lever, Brake art. 0502-095
По запросу
