модель 2004 года
- Модель 300
- Код модели ATV 300 4X4 RED MRP [A2004ATF4AUST]

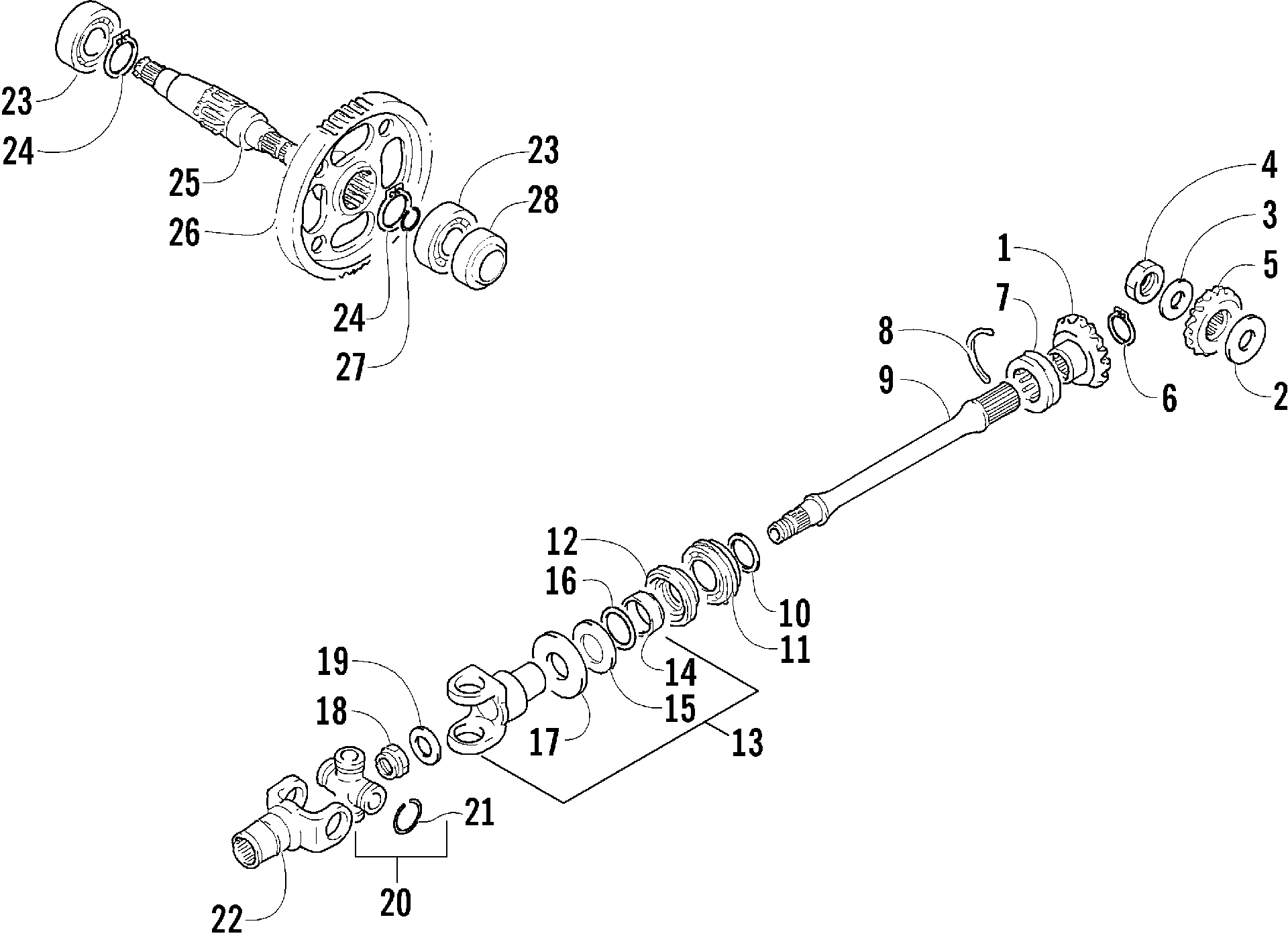

Схема sECONDARY передача / OUTPUT SHAFT узел [77946] для ATV 300 4X4 RED MRP [A2004ATF4AUST]
Схема
Детали
![SECONDARY передача / OUTPUT SHAFT узел [77946]](/upload/schemas/633c9ab25e8b15.79572667.gif)
Номер
Наименование детали
Цена
1
GEAR, BEVEL art. 3446-197
По запросу
2
SHIM SET, SEC DRIVE BEVEL art. 3423-549
По запросу
3
WASHER,20MM art. 3423-032
По запросу
4
NUT art. 3423-537
По запросу
5
GEAR BEVEL art. 3446-198
По запросу
6
CIRCLIP,FASTENER art. 3423-908
По запросу
7
BEARING, SEC DRIVEN GEAR,M (30X50X17) art. 3402-515
По запросу
8
C RING,M50 art. 3423-072
По запросу
9
SHAFT,DRIVEN art. 3446-199
По запросу
10
SHIM,25MM art. 3402-017
По запросу
10
SHIM,25MM art. 3402-031
По запросу
10
SHIM,25MM art. 3402-030
По запросу
10
SHIM,25MM art. 3402-029
По запросу
10
SHIM,25MM art. 3402-028
По запросу
10
SHIM,25MM art. 3402-024
По запросу
10
SHIM,25MM art. 3402-023
По запросу
10
SHIM,25MM art. 3402-022
По запросу
10
SHIM,25MM art. 3402-020
По запросу
10
SHIM,25MM art. 3402-019
По запросу
10
SHIM,25MM art. 3402-018
По запросу
10
SHIM,25X34X0.8 art. 3403-217
По запросу
10
SHIM,T:0.50,25MM art. 3402-308
По запросу
10
WASHER, SHIFT SHAFT (M25X34X1.0) art. 3423-421
По запросу
11
BEARING,REAR OUTPUT SHAFT RR art. 3403-210
По запросу
12
Сальник Arctic Cat art. 3402-072
от 3 161 ₽
13
Yoke, Output - Front (inc. 14-17) art. 3435-090
По запросу
14
Collar, Yoke art. 3435-029
По запросу
15
PLATE, OUTPUT YOKE OIL SEAL art. 3435-030
По запросу
16
O RING D:1 ID:28 art. 3423-060
По запросу
17
WASHER,30MM art. 3423-035
По запросу
18
NUT,16MM art. 3423-025
По запросу
19
WASHER,16MM art. 3423-028
По запросу
20
Крестовина art. 3435-011
По запросу
21
CIRCLIP,M25 art. 3423-067
По запросу
22
YOKE COMP, PROP SFT JOINT art. 3435-002
По запросу
23
BEARING,M25X62X17 art. 3402-219
По запросу
24
CIRCLIP,FASTENER art. 3423-321
По запросу
25
SHAFT,R FINAL DRIVEN art. 3446-176
По запросу
26
GEAR,R FINAL DRIVEN art. 3446-175
По запросу
27
RING,SNAP,M24 art. 3423-281
По запросу
28
Сальник Arctic Cat art. 3402-072
от 3 161 ₽
Другие схемы модели
SECONDARY передача / OUTPUT SHAFT узел [77946]
