модель 2004 года
- Модель 300
- Код модели ATV 300 4X4 RED MRP [A2004ATF4AUST]

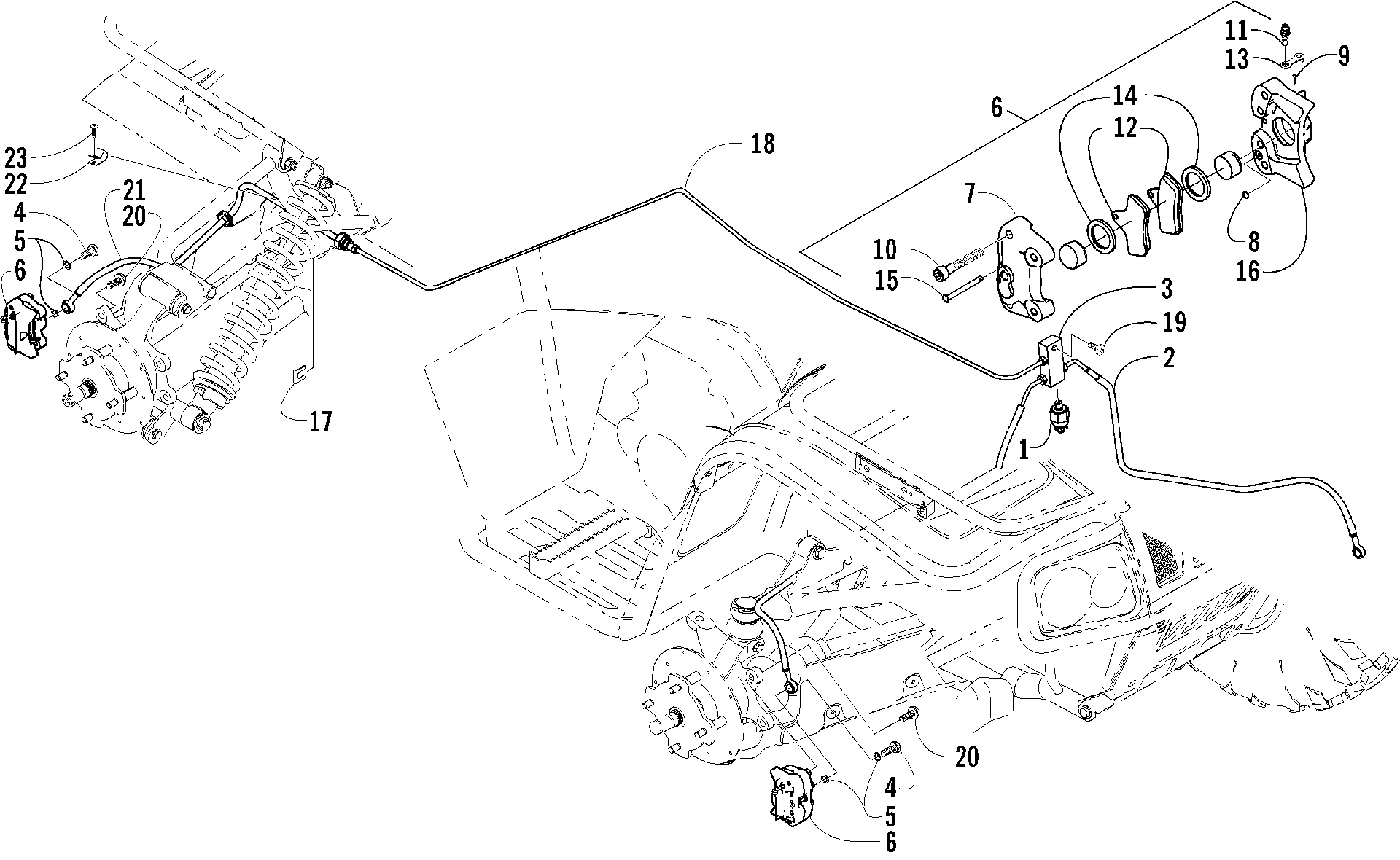

Схема Hydraulic тормоза ASSEMBLY [77951] для ATV 300 4X4 RED MRP [A2004ATF4AUST]
Схема
Детали
![Hydraulic тормоз ASSEMBLY [77951]](/upload/schemas/633c8d7d8bd426.16609061.gif)
Номер
Наименование детали
Цена
1
SWITCH,BRAKE PRESSURE art. 0402-306
По запросу
2
HOSE ASSY,BRAKE-FWD art. 0402-986
По запросу
3
Hose, Brake - Assembly - Rectangular art. 1402-086
По запросу
4
Болт тормозного шланга Arctic Cat art. 0423-413
от 310 ₽
5
Шайба медная Arctic Cat art. 0423-178
от 210 ₽
6
Тормозной суппорт Arctic Cat art. 2502-575
от 19 047 ₽
Аналог
7 000 ₽
Требуется 2 шт.
Подписаться
6
Тормозной суппорт Arctic Cat art. 2502-574
По запросу
7
Housing, Caliper Not a Service Part art. -N/A-
По запросу
8
O-RING, HYD BRAKE CALIPER art. 0402-490
По запросу
9
PIN, COTTER -1/16" X 1/2" art. 0423-495
По запросу
10
SCREW, CAP-HSH-HYD BRAKE(OL) art. 0402-492
По запросу
11
CAP,BLEEDER FITTING - HYD BRAKE art. 0402-493
По запросу
12
Колодка тормозная (1шт.) Arctic Cat art. 0402-882
от 2 200 ₽
13
Штуцер Arctic Cat art. 0502-609
от 2 006 ₽
14
O RING-SQUARE art. 0402-980
По запросу
15
PIN,HYD BRAKE CALIPER-(OL) art. 0402-495
По запросу
16
Housing, Caliper Not a Service Part art. -N/A-
По запросу
17
CLIP, BRAKE LINE-PLATED art. 0402-597
По запросу
18
TUBE,BRAKE LINE-REAR art. 1402-018
По запросу
19
Screw, Machine art. 8476-625
от 160 ₽
20
Болт Arctic Cat art. 8408-825
По запросу
21
HOSE,BRAKE-REAR art. 1402-020
По запросу
22
Clamp art. 0423-415
По запросу
23
SCREW, SELF TAP 5/16-18 X 3/4 art. 0423-324
По запросу
